製品概要

製品概要

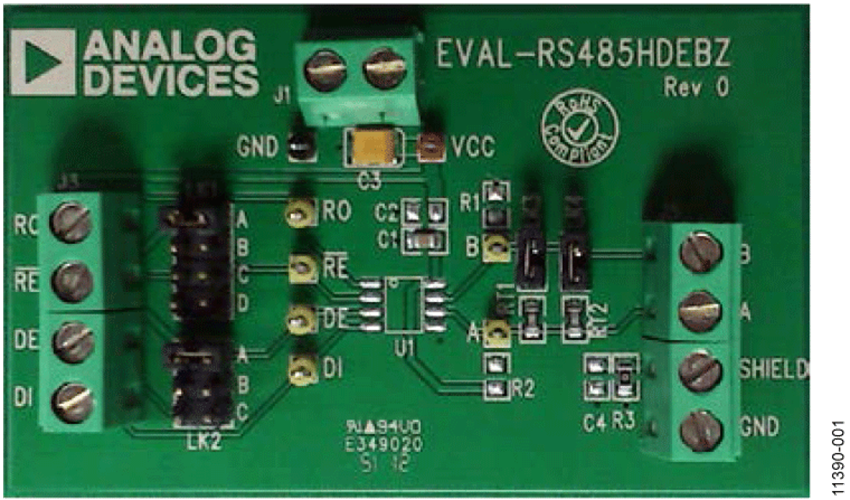

EVAL-RS485HDEBZは、半二重RS-485標準8ピンSOICフットプリントのトランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力（DI）、レシーバー出力（RO）、ドライバ・イネーブル（DE）、レシーバの出力（RO）のデジタルI/Oに接続できます。バス信号AおよびB（半二重バス）をバスのスクリュー端子ブロックに接続できます。1つまたは2つの終端抵抗をジャンパ設定を使用してAおよびBに接続して、半二重RS-485ドライバおよびレシーバーを評価します。バスのプルアップとプルダウン（バイアス抵抗）にはフットプリントが提供されます。

ボードでの評価用のデバイスは別売りです。
