LT3046EVK

製品概要

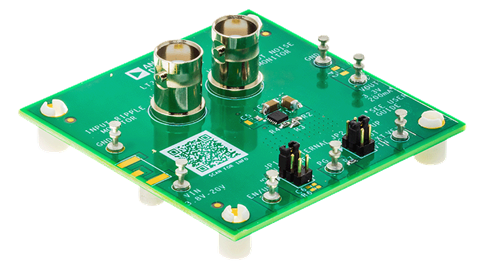

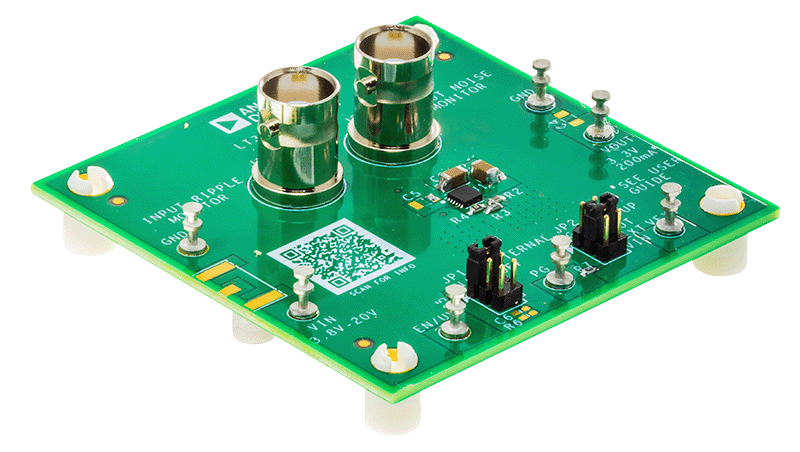

LT3046評価用キット（EVキット）には、LT3046（20V、200mA、超低ノイズ、超高電源電圧変動除去比（PSRR）、低ドロップアウト（LDO）のリニア・レギュレータ）が搭載されています。

LT3046評価用ボードは、3.8V～20Vの入力電圧範囲で動作します。LT3046の最大出力電流は200mAです。このレギュレータは、超低ノイズと超高PSRRを特長とし、プログラマブルなパワー・グッド機能とプログラマブルな電流制限機能を備えています。ILIMピン電圧を検出することにより、電流のモニタリングもできます。

内蔵保護機能には、バッテリ逆接続保護、逆電流保護、フォールドバックによる内部電流制限、ヒステリシスによる熱制限が含まれています。

LT3046の詳細については、LT3046のデータシートを参照してください。LT3046 EVキットを使用する際は、このユーザ・ガイドと併せてLT3046のデータシートも参照してください。

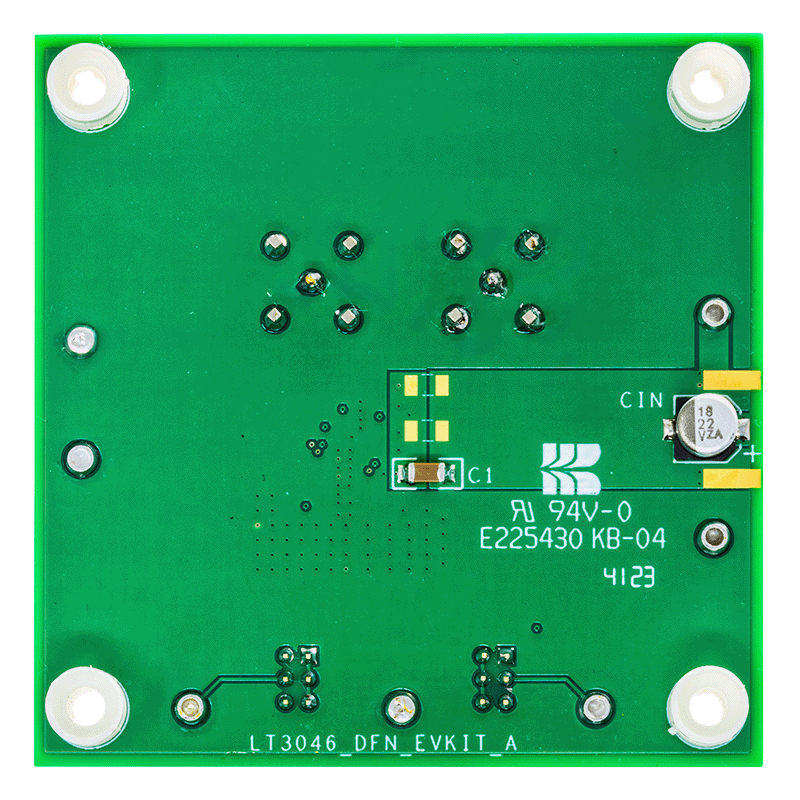

LT3046 EVキットのLT3046では、ICの下側にパッドが露出した12ピン、3mm x 3mm、プラスチック製デュアルフラット・リードなし（DFN）パッケージを使用しています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。

設計ファイルは、LT3046 EVキットのページで入手できます。
