EVAL-ADuM4146EBZ
フォルト検出とミラー・クランプを内蔵したADuM4146 11A高電圧、絶縁型バイポーラ・ゲート・ドライバの性能評価
トップへ
製品概要
機能と利点
- 11Aのピーク短絡電流
- 非飽和保護回路
- ミラー・クランプ内蔵
- CMOS入力ロジック・レベル
- 12V～30V出力駆動
- TO-220およびTO-247のスイッチ・フットプリントをサポート
製品概要

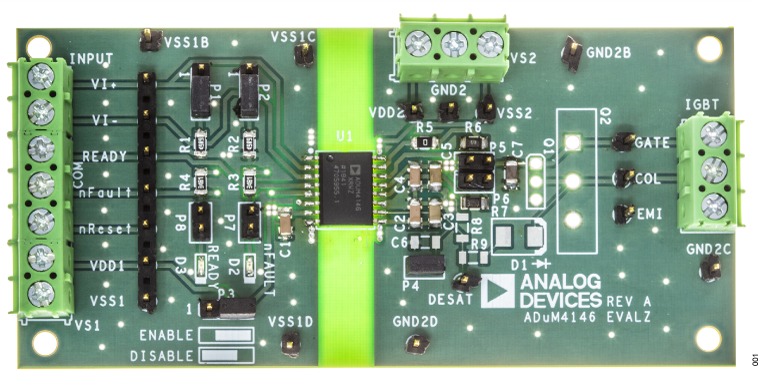

EVAL-ADuM4146EBZは、ADuM4146高度絶縁型ゲート・ドライバをサポートします。EVAL-ADuM4146EBZに搭載されているのはADuM4146BRWZグレードのモデルですが、3つのグレードすべてと互換性があります。この評価用ボードは、絶縁型ゲート・バイポーラ・トランジスタ（IGBT）および金属酸化膜半導体電界効果トランジスタ（MOSFET）用のフットプリントを、TO-247、TO-220、および0.100インチ間隔のピン・パッケージ内に備えているため、様々な電源デバイスでADuM4146を評価できます。EVAL-ADuM4146EBZのフットプリントにより、非飽和検出やミラー・クランプ動作の評価を容易に行うことができます。
ADuM4146のその他の詳細については、ADuM4146のデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
サポートされるiCouplerモデル
- ADuM4146ARWZ
- ADuM4146BRWZ
- ADuM4146CRWZ
