EVAL-ADRF6821

製品概要

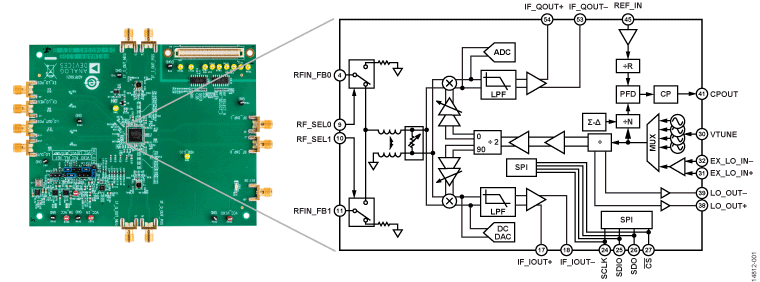

ADRF6821-EVALZ は、ADRF6821 の性能を評価する評価用ボードです。この評価用ボードには、ADRF6821、SDP-S コントローラ・ボード用コネクタ、電源コネクタ、レギュレータ、サブミニチュア・バージョン A（SMA）コネクタが内蔵されています。ADRF6821-EVALZ には、ADRF6821 をプログラミングするために SDP-S コントローラ・ボードが必要です。ADRF6821-EVALZ は、 ロジャース社の 4 層プリント基板（PCB）を使用しています。

ADRF6821 は、450 MHz ～ 2800 MHz の無線周波数（RF）入力に対応する高性能の広帯域復調器ソリューションです。この高集積度のデバイスは、2:1 入力 RF スイッチ、統合型 RF バラン、直交復調器、統合型フェーズロック・ループ（PLL）／電圧制御発振器（VCO）、統合型中間周波数（IF）アンプ、A/D コンバータ（ADC）ドライバで構成されています。最大 500 MHz の入出力帯域幅に対応し、15 dB のプログラム減衰器を内蔵しています。ADRF6821 に内蔵されている PLL/VCO は、900 MHz ～ 5600 MHz の 2× 局部発振器（LO）信号を生成します。

ADRF6821 データシートに詳細が掲載されています。評価用ボードを使用する際は、このデータシートを併用してください。
