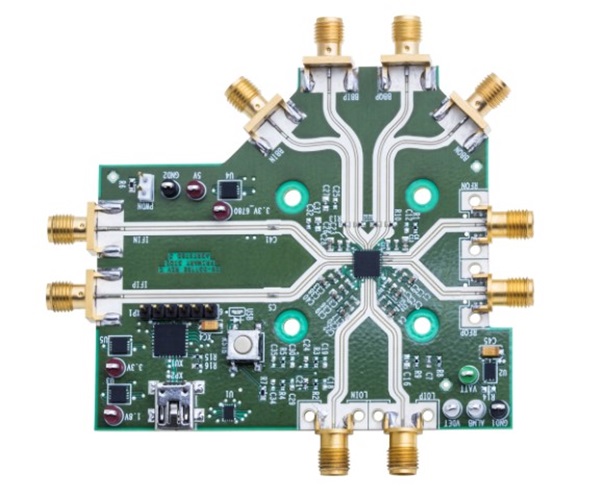

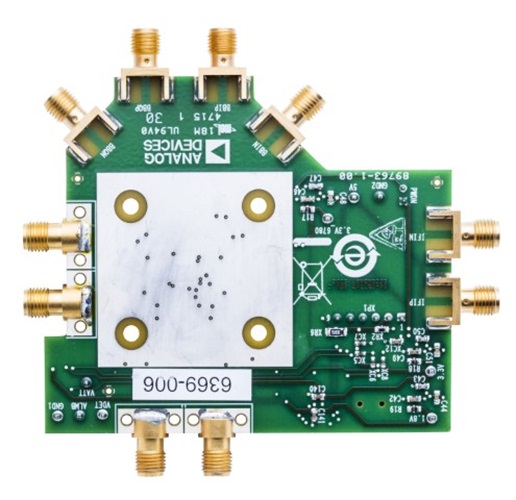

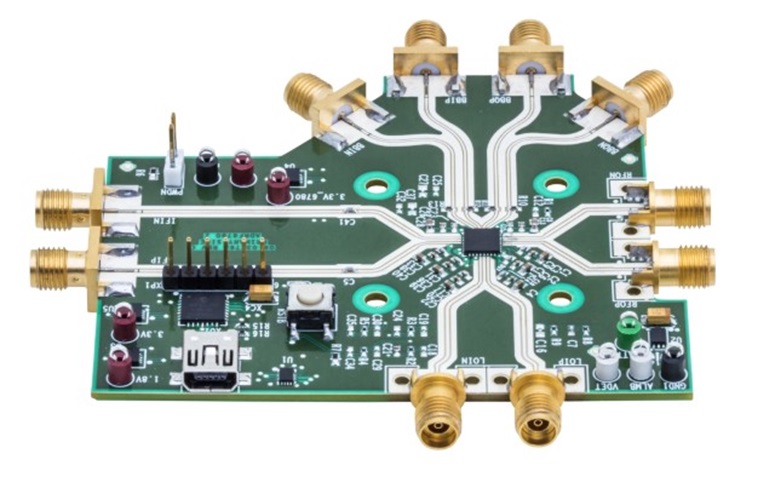

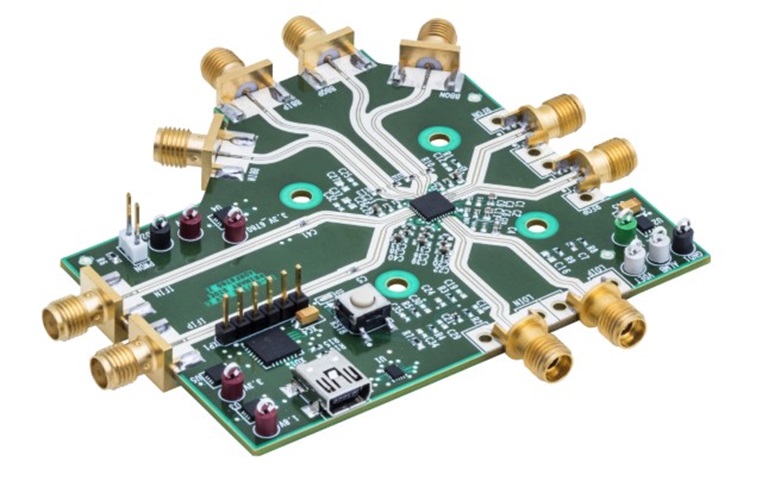

EVAL-ADRF6780
ADRF6780 評価用ボード
トップへ
製品概要
機能と利点
- ADRF6780 用のフル機能評価用ボード
- シリアル・ポート・インターフェース（SPI）制御用オンボード USB
- 5 V 動作
- SPI 制御用 ACE ソフトウェア・インターフェース
製品概要
ADRF6780 は、シリコン・ゲルマニウム（SiGe）設計、広帯域のマイクロ波アップコンバータです。ポイント to ポイント・マイクロ波無線設計に最適化され、5.9 GHz ～ 23.6 GHz の周波数範囲で動作します。このアップコンバータには 2 つの周波数変換モードがあります。このデバイスは、ベースバンド IQ 入力信号から無線周波数（RF）への直接変換だけでなく、実中間周波数（IF）入力キャリア周波数からの単側波帯（SSB）アップコンバージョンも可能です。ベースバンド入力は高インピーダンスで、通常、100 Ω 差動バック終端オフチップで終端処理されます。ベースバンド IQ 入力パスはディスエーブルにすることが可能で、800 MHz ～ 3500 MHz の任意の変調実 IF 信号を IF 入力パスに供給して、不要な側波帯を通常 25 dBc 以上抑えながら 5.9 GHz ～ 23.6 GHz にアップコンバートすることができます。シリアル・ポート・インターフェース（SPI）によって直交位相の微調整が可能となり、最適な側波帯抑制が実現します。さらに、SPI インターフェースを使用することで、電力モニタリングが不要な場合に出力パワー・ディテクタをパワーダウンして消費電力を削減することができます。
ADRF6780 アップコンバータは、コンパクトな熱強化型 5 mm × 5 mm LFCSP パッケージに収められています。ADRF6780 は −40°C ～ +85°C の温度範囲で動作します。
ADRF6780 の詳細については、ADRF6780 のデータシートを参照してください。この評価用ボードを使用する際は、この ADRF6780-EVALZ 評価用ボードのユーザー・ガイド UG-920 と併せてこのデータシートを参照してください。
関連資料
-
ADRF6780 Gerber Files2016/03/24ZIP473 K
