製品概要

機能と利点
製品概要

機能と利点

標準シングルエンド・インターフェース
差動インターフェース対応
テスト・ループに電源電圧を容易に印加
テスト・ループにアナログ・ゲイン制御を適用
SMA または 2 ピン・ヘッダーを介した VRMS 出力
P3 ヘッダーを介して SPI 信号を利用可能

製品概要

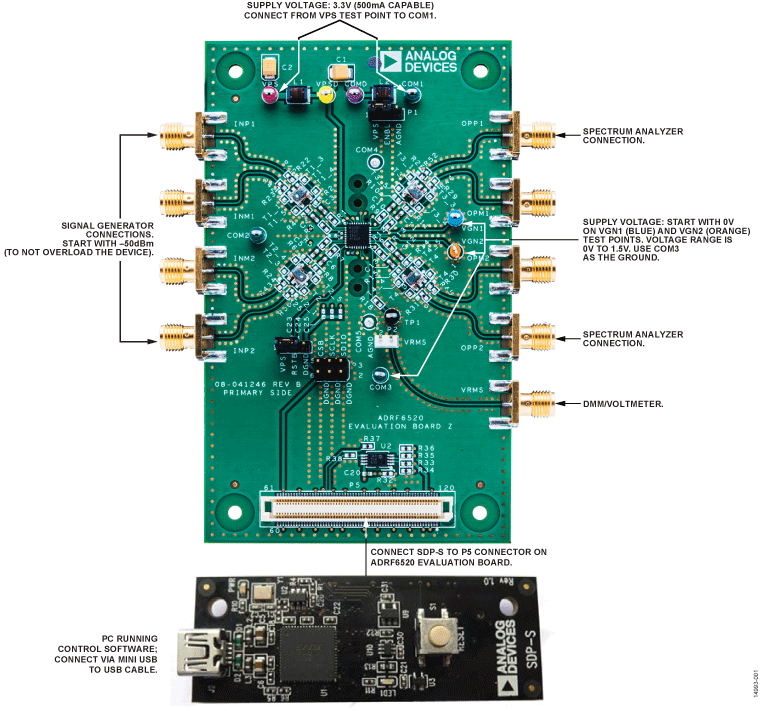

このユーザー・ガイドでは、デュアル・チャンネルのプログラマブル・ローパス・フィルタおよび可変ゲイン・アンプ（VGA）である ADRF6520 用の ADRF6520-EVALZ 評価用ボード・キット、およびシングルエンドまたは差動構成の ADRF6520 を評価する評価用ボードの構成方法について説明します。

ADRF6520 は、1 GHz を超える帯域幅を拡張するフィルタ・バイパス・モードを特徴としています。ADRF6520-EVALZ 評価用ボードを使用すると、ローパス・フィルタリング、アナログ・ゲイン制御、オンチップ RMS ディテクタなど、ADRF6520 の提供するすべての機能をテストできます。信号パス・パターンは整合して評価用ボードの左側と右側に直観的に配置されるため、他の評価用ボードと容易に接続できます。

ADRF6520-EVALZ では、ADRF6520 評価用ソフトウェアを使用して信号ペリフェラル・インターフェース（SPI）ポートをプログラムするために、SDP-S コントローラ・ボードを使用します。

ADRF6520 の詳細とすべての仕様は、ADRF6520 のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
