製品概要

機能と利点

  • ADMV1013 用のフル機能評価用ボード
  • SPI 制御用のオンボード USB を内蔵
  • 5 V 動作
  • SPI 制御用 ACE ソフトウェア・インターフェース

製品概要

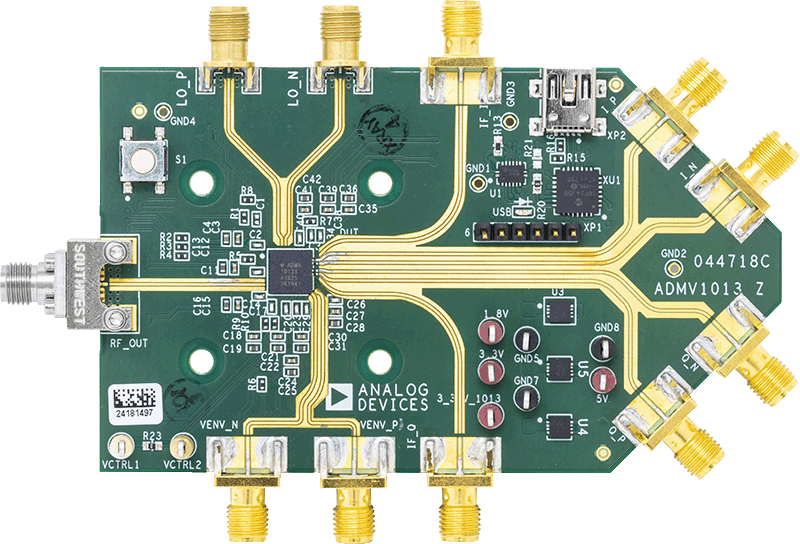

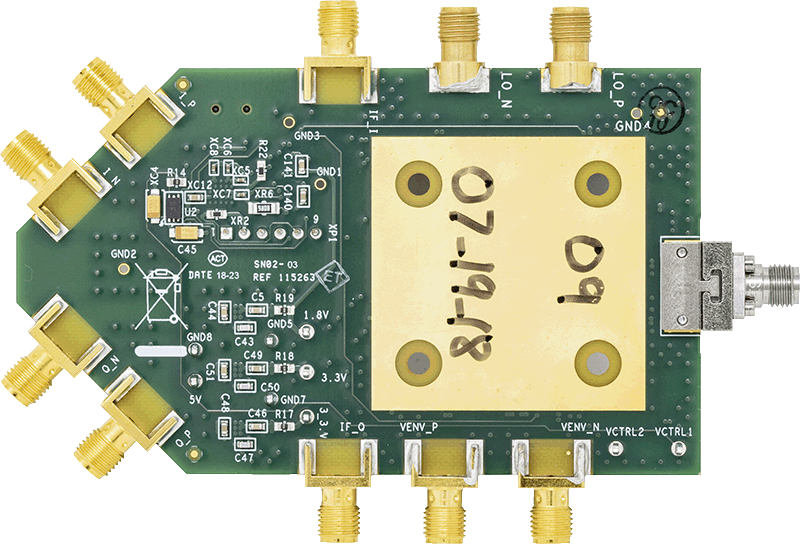

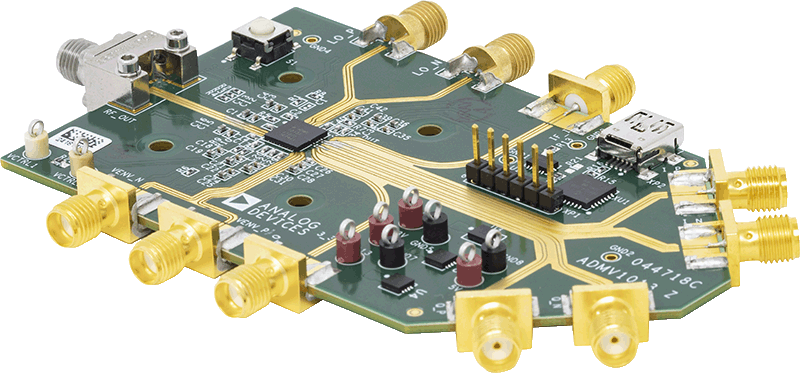

ADMV1013-EVALZ 評価用ボードには、マイクロコントローラ付き ADMV1013、低ドロップアウト（LDO）レギュレータ、および ADMV1013 を素早く簡単に評価するための AD5601 nanoDAC® が内蔵されています。マイクロコントローラでは、分析、制御、評価（ACE）ソフトウェアにより ADMV1013 レジスタ・マップを設定できます。LDO レギュレータは ADMV1013 の単電源による駆動を可能とし、電源リップルを除去します。AD5601 nanoDAC により外部電源を使用せずに、ADMV1013 のミキサーからの無線周波数（RF）電力を減衰させることができます。

ADMV1013 は、シリコン・ゲルマニウム（SiGe）設計、広帯域のマイクロ波アップコンバータです。ポイント to ポイント・マイクロ波無線設計に最適化され、24 GHz ～ 44 GHz の周波数範囲で動作します。

ADMV1013 は、小型の熱強化型 6 mm × 6 mm LGA パッケージに収容され、−40 °C ～ +85 °C を超える温度範囲で動作します。ADMV1013 の詳細については、ADMV1013 データシートを参照してください。ADMV1013-EVALZ 評価用ボードを使用する際には、この ADMV1013-EVALZ ユーザー・ガイドと併せてデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    135 KB
    ACE plug-in for Board.ADMV1013 1.2019.09400 [2 28 19]
    24.5 GHz to 43.5 GHz, Wideband MIcrowave Upconverter
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
