ユーザ・ガイド Rev. A
1 すべてを表示

製品概要

機能と利点

  • 4-layer printed circuit board (PCB), 53 mm × 72 mm form factor
  • Resistor programmable log slope and intercept
  • Single-or dual-supply operation
  • Full two argument logarithmic computation
  • On-board precision 100 nA reference
  • Optimized for very fast response at all input currents
    • Overall bandwidth of >4 MHz for inputs >1 μA
    • Bandwidth: 25 kHz at input of 1 nA and 350 kHz at 10 nA
  • 10 decades of input range: 1 pA to 10 mA
  • Law conformance: ±0.25 dB from 100 pA to 100 μA
  • Log ratio or fixed-intercept operation
  • On-board precision 1.5 V and 2.0 V voltage references
  • Adaptive photodiode (PD) bias for low dark current
  • Default log slope of 10 mV/dB at VLOG pin

製品概要

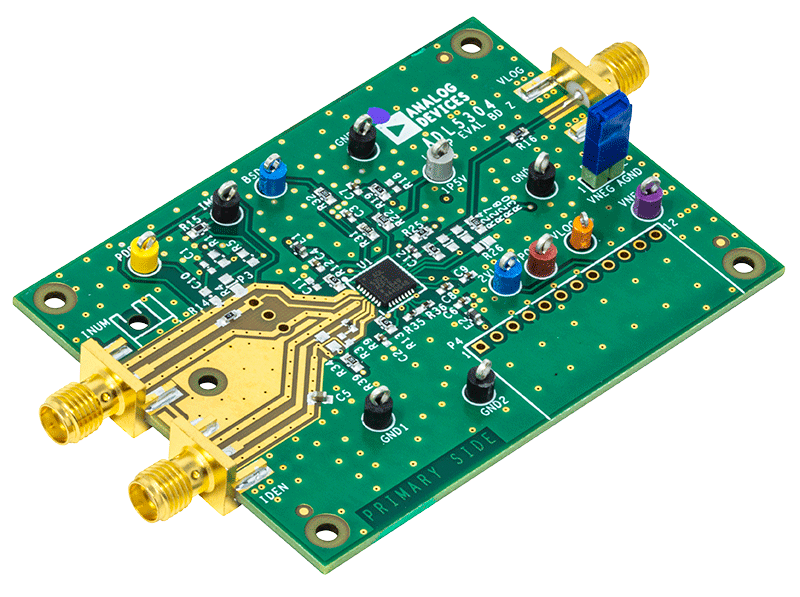

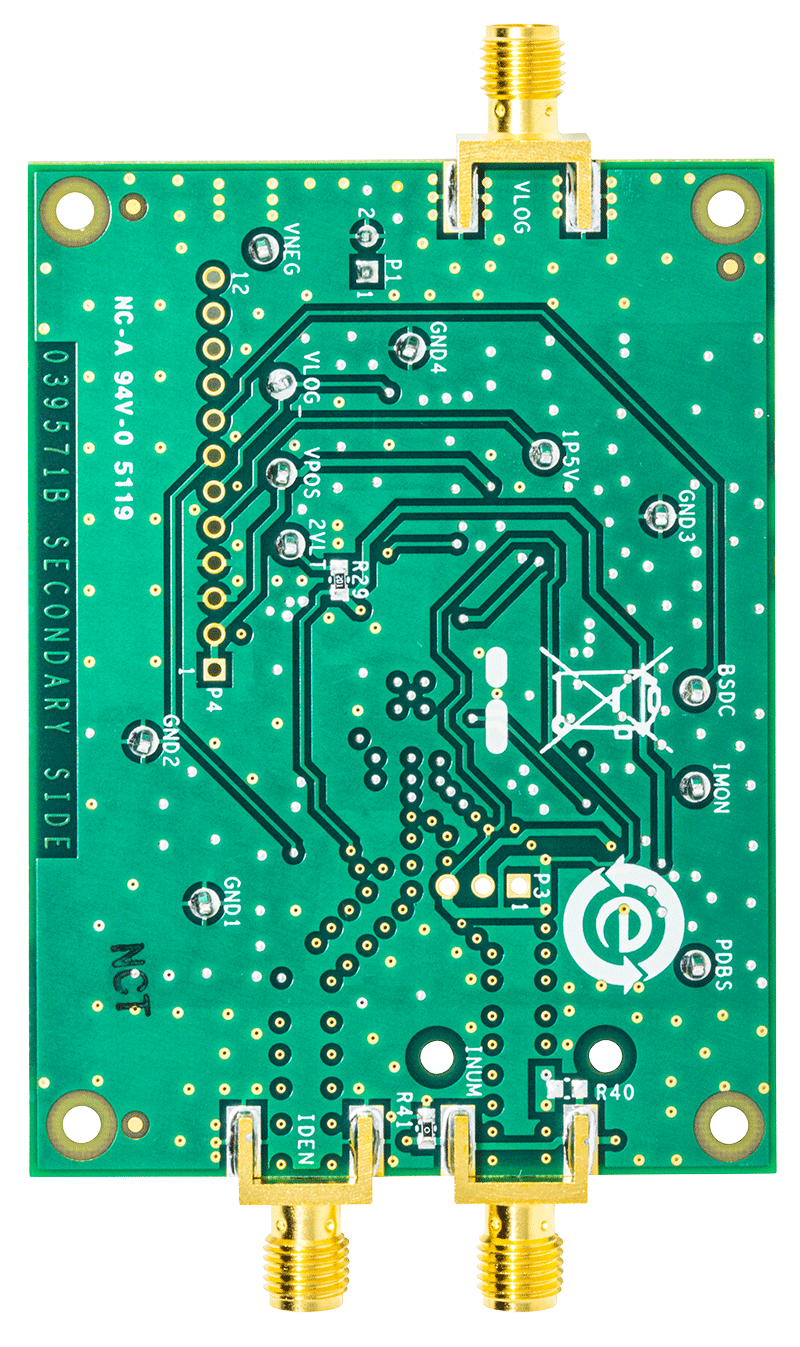

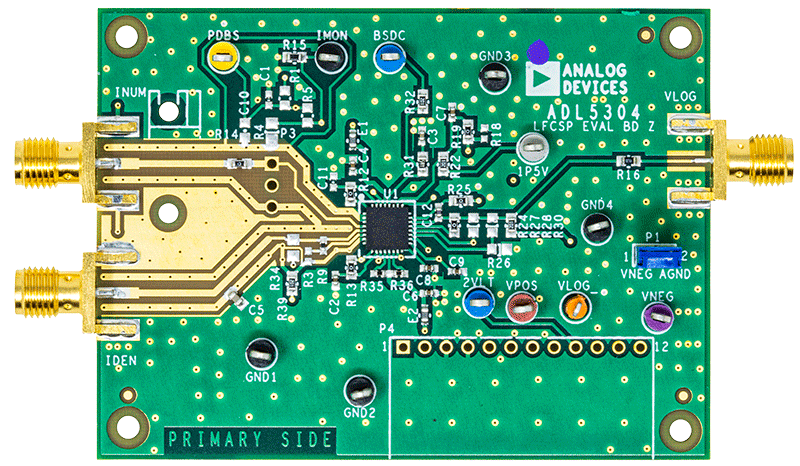

ADL5304 評価用ボードでは、シンプルな SMA 接続を使用するか、デフォルト設定を変更して ADL5304 高精度ログ・アンプを電流源に接続し、光パワー・レベル・アプリケーション用に INUM 入力にフォトダイオードを実装できます。UG-339 ユーザー・ガイドでは、ADL5304 評価用ボードについても説明しています。

ADL5304-EVALZ の使用時の詳細については、ADL5304 データシートを参照してください。
