EVAL-ADGM1304
ADGM1304評価用ボード
製品概要
機能と利点
- 3.3V、DC単電源電圧
- 広い周波数範囲
- RF信号用SMAコネクタ
- スイッチ制御信号用SMBコネクタ
- アナライザ・キャリブレーション用のオンボード・キャリブレーション伝送ライン
製品概要

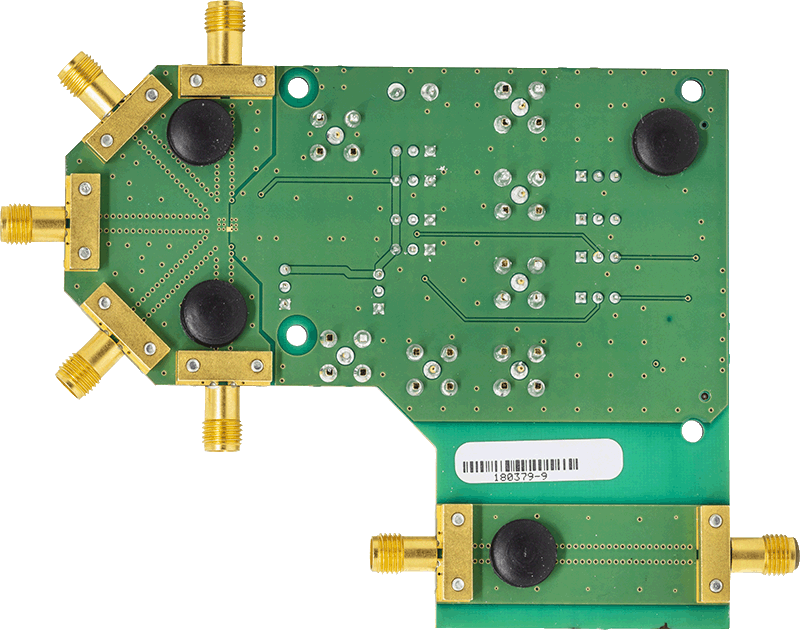

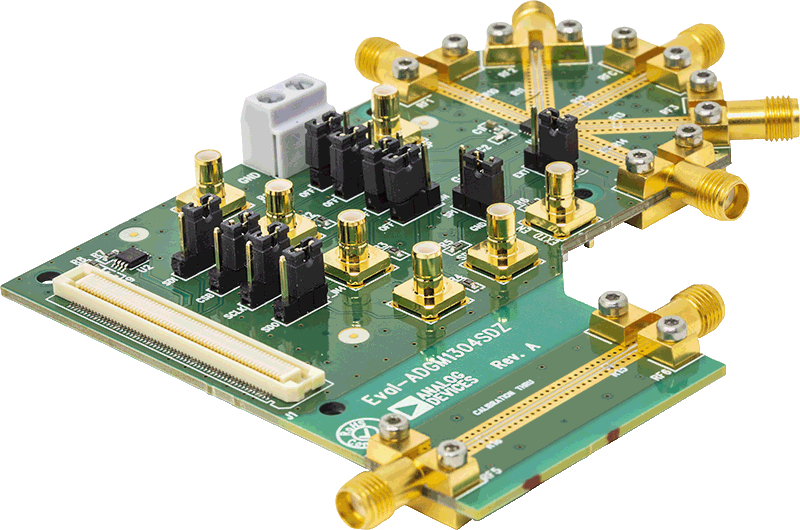

このユーザ・ガイドでは、EVAL-ADGM1304SDZ評価用ボードについて説明します。この評価用ボードは、ADGM1304の広帯域、単極4投（SP4T）、マイクロマシン・システム（MEMS）スイッチと、小型の24ピン、5mm × 4mm × 0.95mmリード・フレーム・チップ・スケール・パッケージ（LFCSP）と一体になった制御チップを評価します。SP4Tスイッチは、アナログ・デバイセズのMEMSスイッチ技術を利用し、最適な帯域幅性能、電力処理機能、無線周波数（RF）アプリケーション向けの直線性を備えています。制御チップは、MEMSスイッチに必要な高電圧信号を生成し、ユーザが柔軟な相補型金属酸化膜半導体（CMOS）互換または低電圧トランジスタtoトランジスタ・ロジック（LVTTL）互換のパラレル・インターフェースに加えて、シリアル・ペリフェラル・インターフェース（SPI）を通じて操作を制御できるようにします。複数のADGM1304デバイスをデイジーチェーンで構成できるため、最小限のデジタル・ラインで複数のデバイスを構成できます。
SPIインターフェースの場合、評価用ボードはシステム・デモンストレーション・プラットフォーム（SDP）ボードを介してPCのユニバーサル・シリアル・バス（USB）ポートに接続します。EVAL-SDP-CB1Zボード（SDP-Bコントローラ・ボード）は、アナログ・デバイセズのWebサイト（www.analog.com/SDP-B）でご注文いただけます。

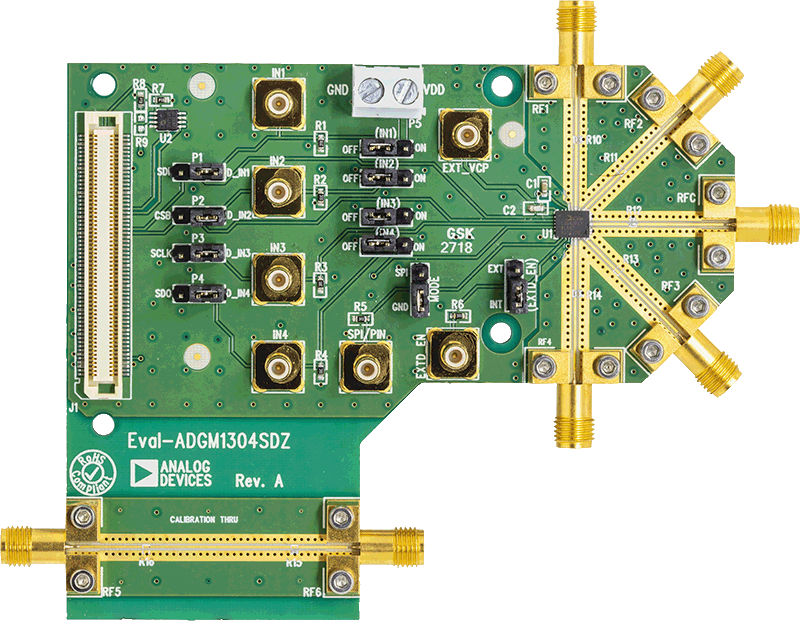

EVAL-ADGM1304SDZには、RFおよび制御信号用のコネクタと、ユーザがスイッチの操作を制御してADGM1304の性能を評価できるリンクが装着されています。
この評価用ボードを使用する際には、このユーザ・ガイドと共にADGM1304のデータシートを参照してください。
