EVAL-ADF4401A
ADF4401A変換ループ、PLL、VCOモジュールの性能評価
トップへ
製品概要
機能と利点
- VCO内蔵ADF4401A SiP、ループ・フィルタ（5MHz）、位相周波数検出器、USBインターフェース、および電圧レギュレータを含む評価用ボード
- SiP機能の制御用PCソフトウェア
- 6Vの外部電源
製品概要

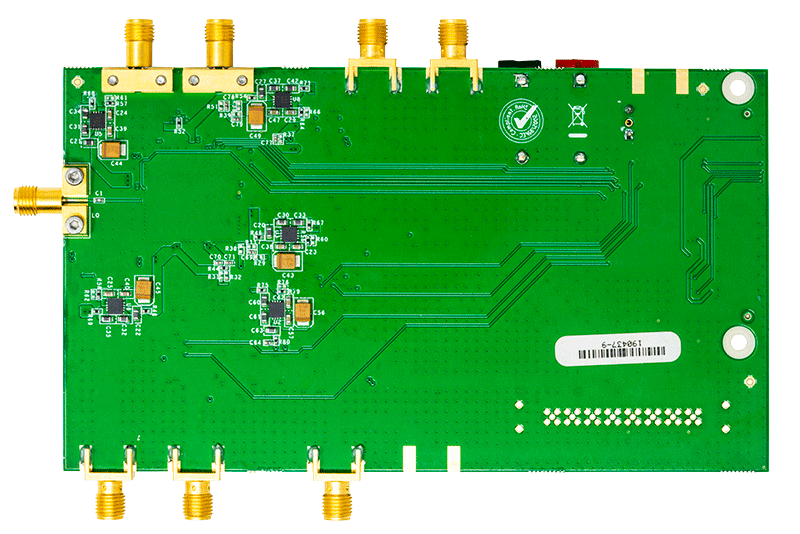

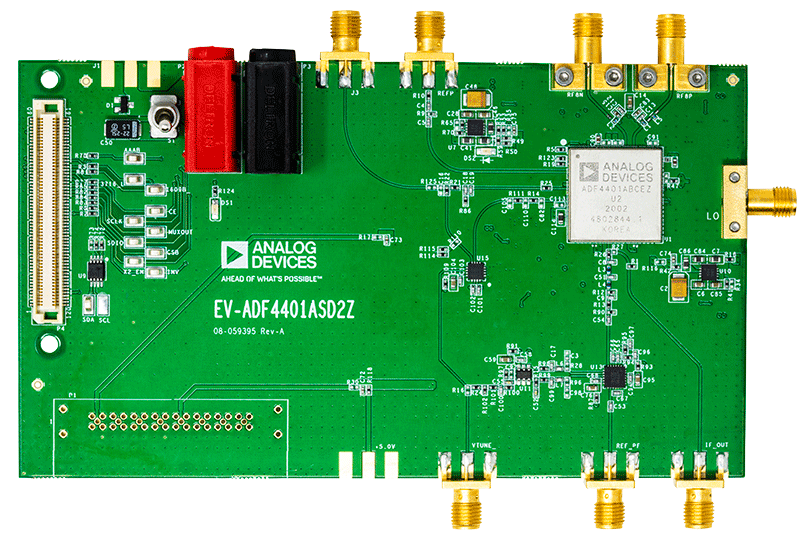

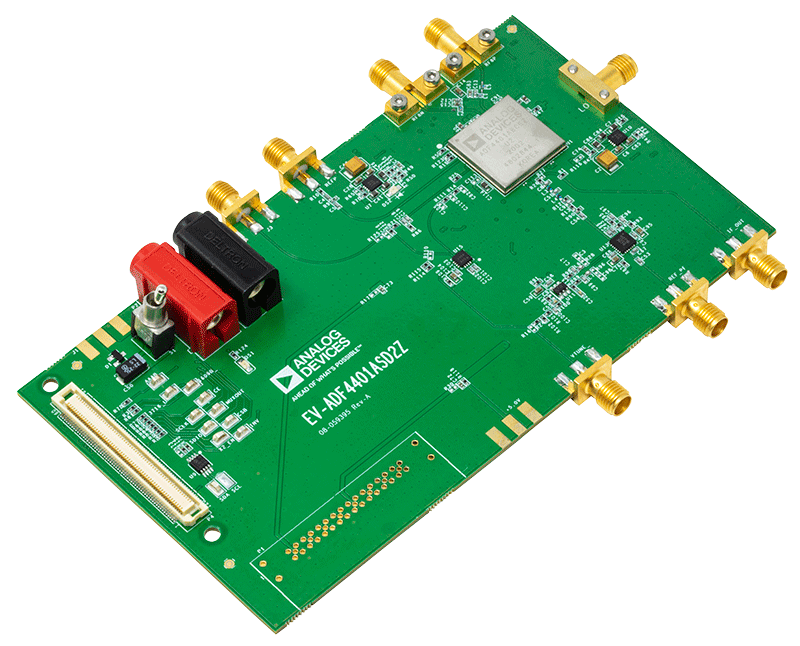

EV-ADF4401ASD2Zは、オフセット位相ロック・ループ（PLL）用のADF4401Aシステム・イン・パッケージ（SiP）の性能を評価します。図1に評価用ボードの写真を示します。EV-ADF4401ASD2Zには、ADF4401A統合SiP、位相周波数検出器（PFD）、アクティブ・ループ・フィルタ、電源コネクタ、およびサブミニチュア・バージョンA（SMA）コネクタが含まれています。
EV-ADF4401ASD2Zには、EV-ADF4401ASD2Zのソフトウェア・プログラミング用のEVAL-SDP-CS1Z（SDP-S）システム・デモンストレーション・プラットホーム（SDP）が必要です。
ADF4401Aの詳細については、ADF4401Aのデータシートを参照してください。EV-ADF4401ASD2Zを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
はじめに
必要な装置
- 評価ソフトウェア用USBポートを備えたWindows® PC
- EVAL-SDP-CS1Z（SDP-S）コントローラ・ボード（EV-ADF4401ASD2Zキットには含まれません）
- 6V電源
- 信号源アナライザまたはスペクトラム・アナライザ
- 低ノイズREF_PFソース（50MHz～1GHz）
- 低ノイズLOソース（3GHz～9GHz）
- REFPソース（10MHz～500MHz）
- 50Ωの終端
必要なソフトウェア
- ACEソフトウェア、最新バージョン
- ADF4401Aプラグイン、最新バージョン
関連資料
-
UG-1922: Evaluating the ADF4401A Translation Loop, PLL, VCO Module (Rev. 0)2020/12/22PDF1 M
-
ADF4401A: 変換ループ、PLL VCO モジュール データシート2020/12/22PDF907 K
