ユーザ・ガイド
3 すべてを表示
評価用ソフトウェア
1 すべてを表示

製品概要

製品概要

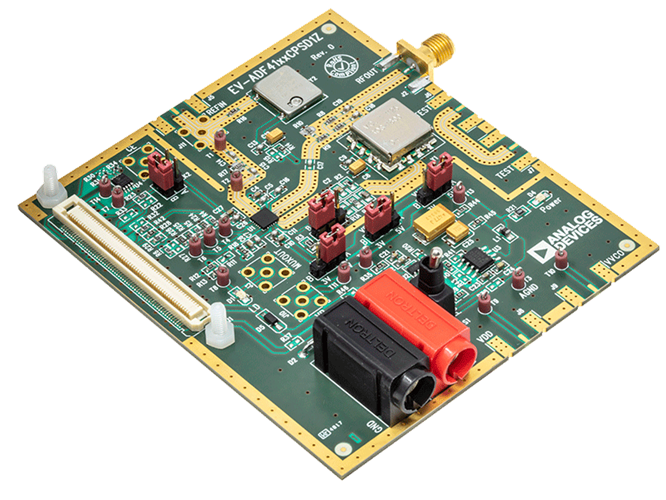

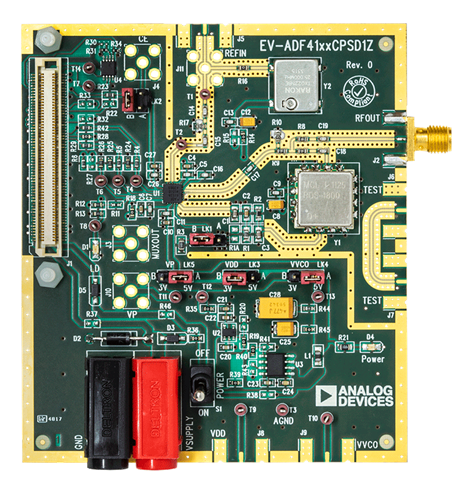

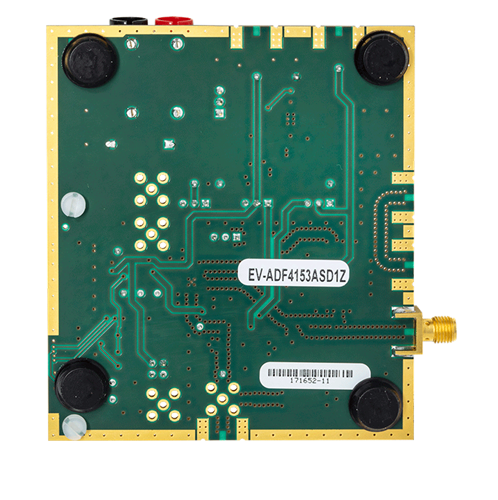

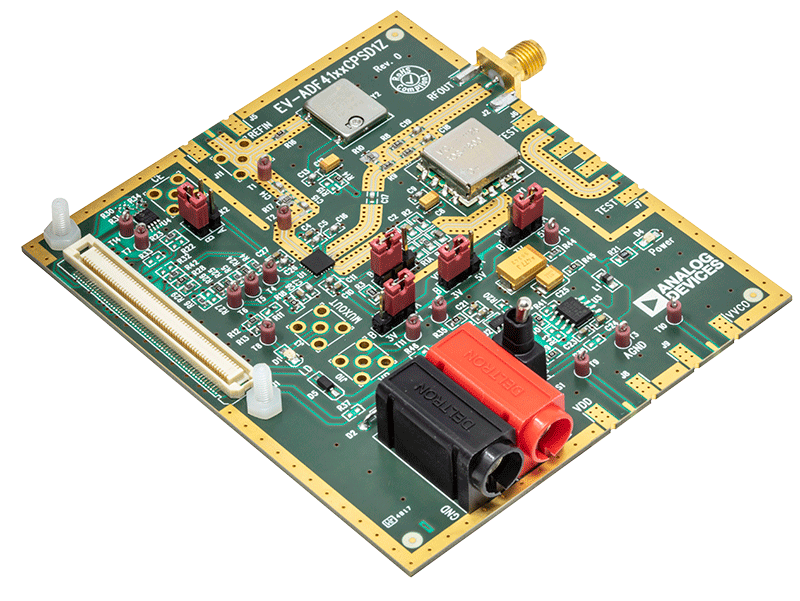

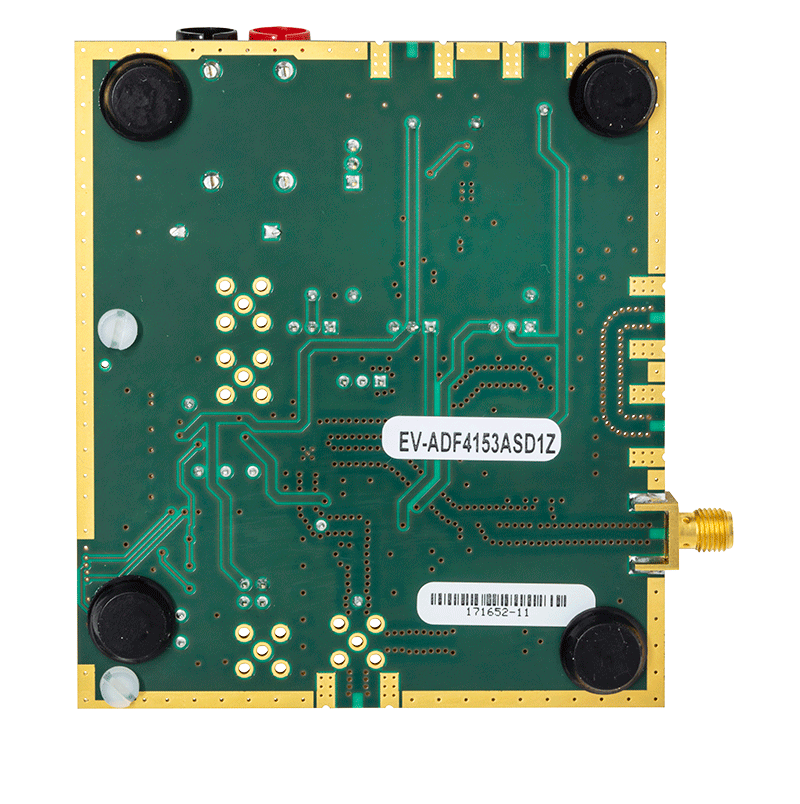

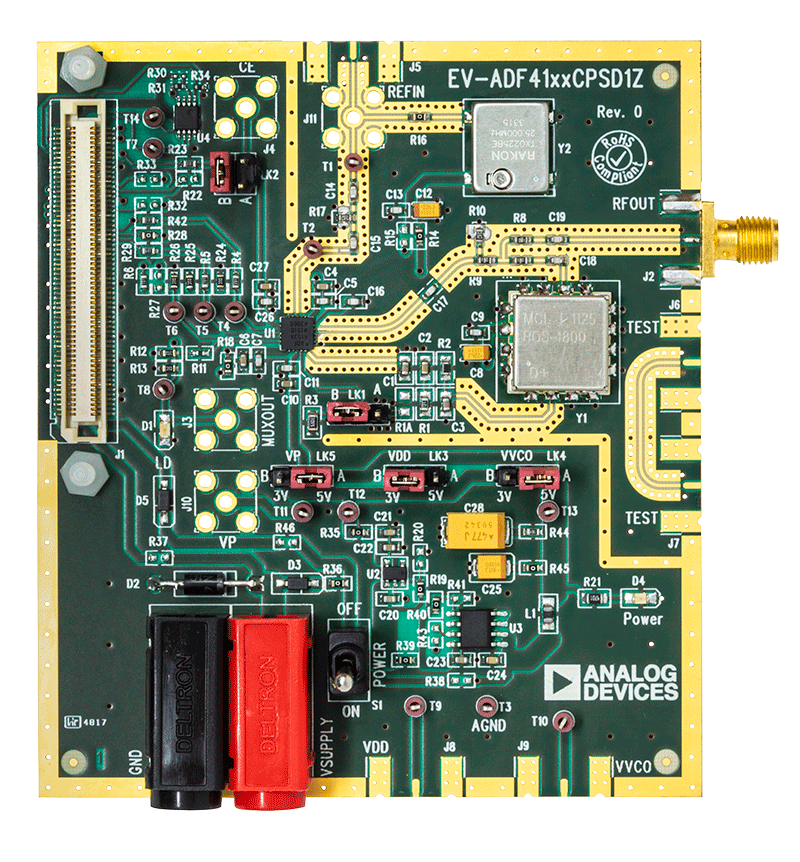

ADF4153A評価用ボードは、フェーズ・ロック・ループ（PLL）用のADF4153A周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4153Aシンセサイザ、RF出力信号用のエッジ・マウントSMAコネクタ、電源コネクタ、25MHz周波数の温度補償リファレンス発振器（TCXO）、SDPコネクタが搭載されています。ループ・フィルタ（50kHz）とVCO（Mini-Circuits ROS-1800+）も搭載されています。


この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品（EVAL-SDP-CS1Z）となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。

対象となる製品

推奨システム動作環境

  • ADF4153A評価用ボード（EV-ADF4153ASD1Z）
  • SDPコントローラ・ボード

関連資料

  • すべてを表示 (4)
  • ユーザ・ガイド (3)
  • 評価用設計ファイル (1)
    • Document Type

    ソフトウェア

    ハードウェア (1)

    コントローラ・ボード
