製品概要

機能と利点

  • EVAL-ADCMキットには、1つのADcmXL3021モジュールが搭載されています。
  • フル機能評価用のPCに簡単に接続
  • モジュールの簡単設定、レジスタのセットアップ、データ表示、データ・ロギングを行える評価ソフトウェア
  • 高データ・レートのリアルタイム・ストリーミング（RTS）を可能にする高速SPI - USBアダプタ


製品概要

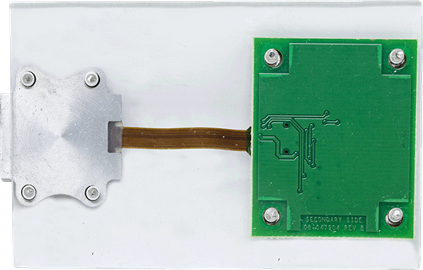

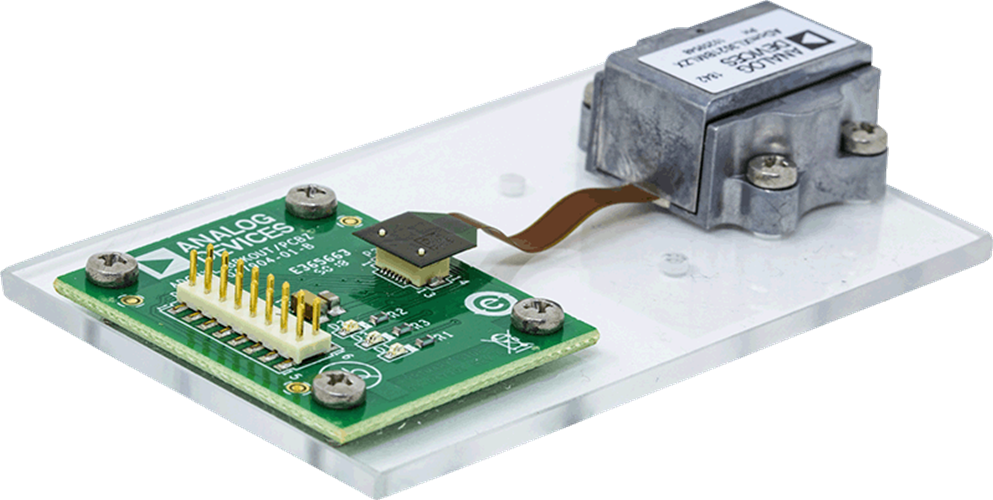

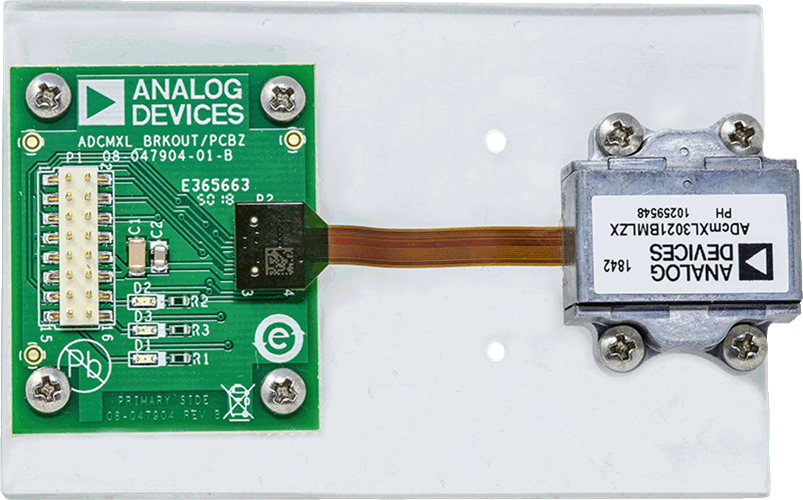

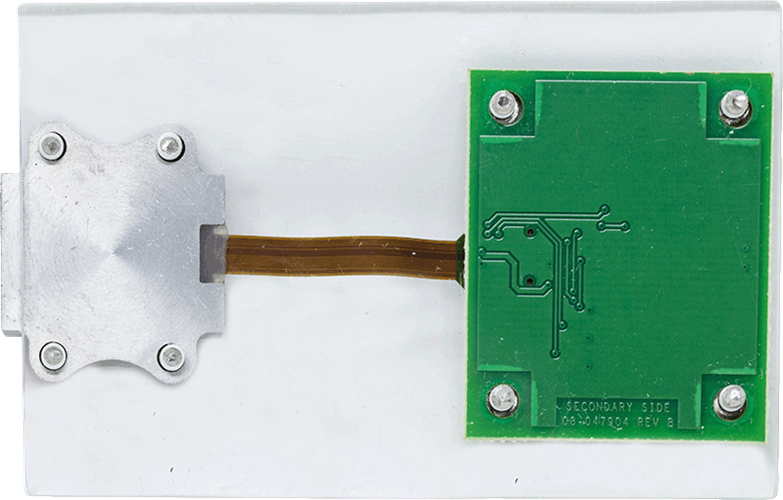

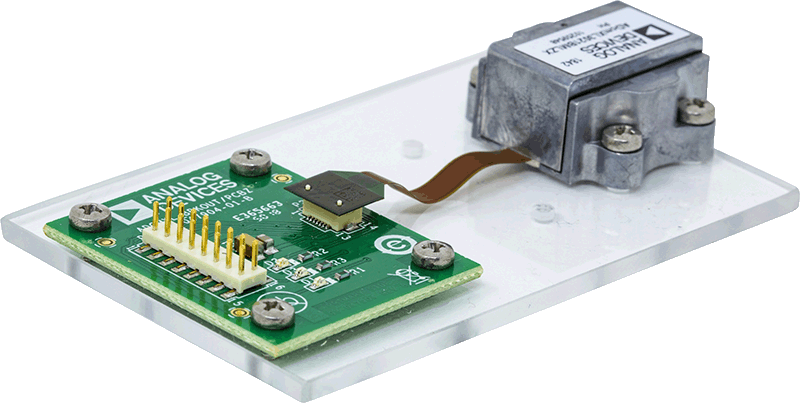

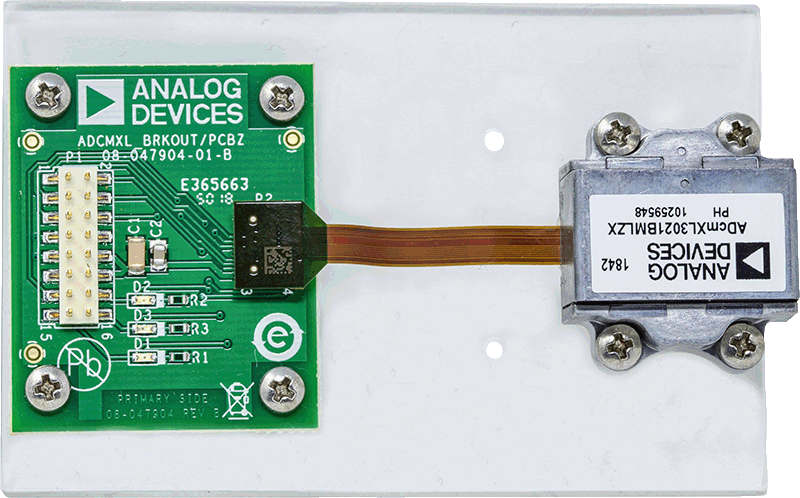

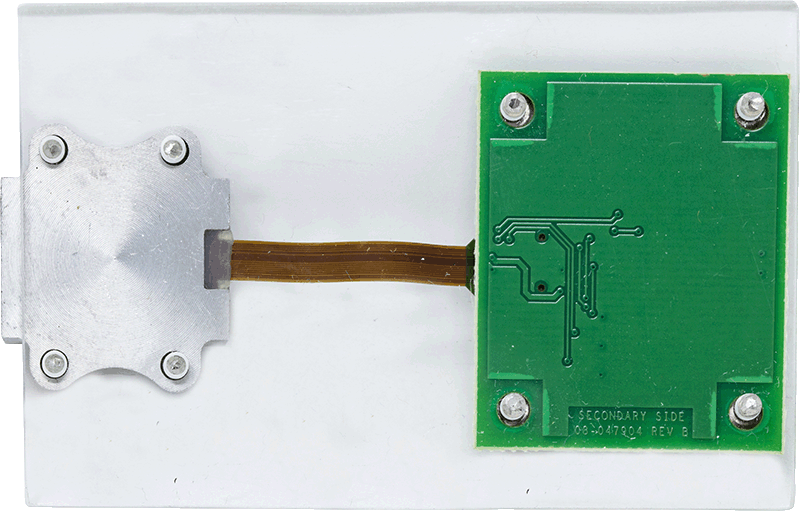

EVAL-ADCMは、アナログ・デバイセズの3軸デジタル出力MEMS振動センシング・モジュールの性能評価を手早く行うことができる、使いやすいキットです。ADcmXL3021モジュールは、1軸超低ノイズ／広帯域幅のADXL1002加速度センサー3個と、完全に実装されたシグナル・チェーンおよびMCUで構成されており、設定可能なデジタルFIR（有限インパルス応答）フィルタ、内蔵FFTによるスペクトル解析、設定可能なアラーム監視、時間領域キャプチャと統計分析を内蔵しています。EVAL-ADCMはADcmXL3021振動センシング・モジュールのすべての機能の体験を全領域ですぐに提供するため、このモジュールの評価に最適です。

マーケット＆テクノロジー

対象となる製品

はじめに

インストール・ガイドとユーザ・ガイドについては、製品のWikiページを参照してください。

推奨システム動作環境

  • 必要なソフトウェア： FX3ドライバ、ADcmXL評価用ソフトウェア

ソフトウェアは、製品のWikiページからダウンロードできます。

  • PC要件： Windows XP、Vista、7、または10、.NET Framework 3.5
