製品概要

製品概要

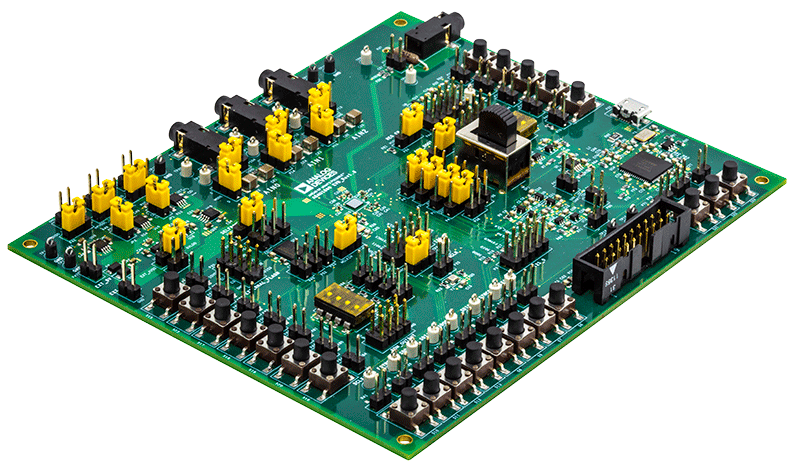

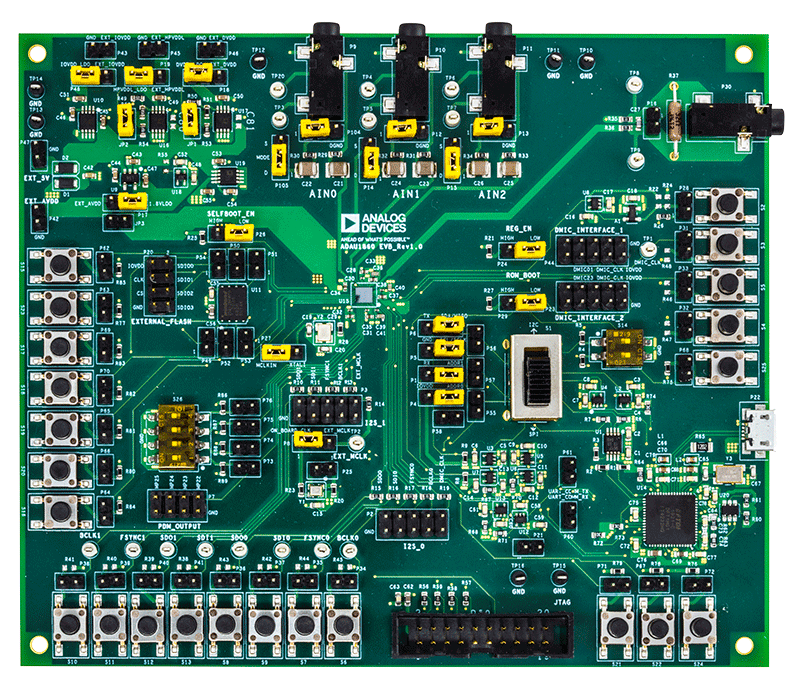

EVAL-ADAU1860EBZでは、ADAU1860のすべてのアナログ入出力とデジタル入出力にアクセスできます。ADAU1860コアは、USB接続を介してEVAL-ADAU1860EBZ評価用ボードに接続される、アナログ・デバイセズのLark Studio™ソフトウェアを使って制御します。また、mIDAS-Linkエミュレータを使用することによって、JTAGポートを介して、Tensilica HiFi 3z DSPコアとの通信やデバッグを行うことができます。コード開発用のソフトウェア開発キット（SDK）もアナログ・デバイセズが提供します。

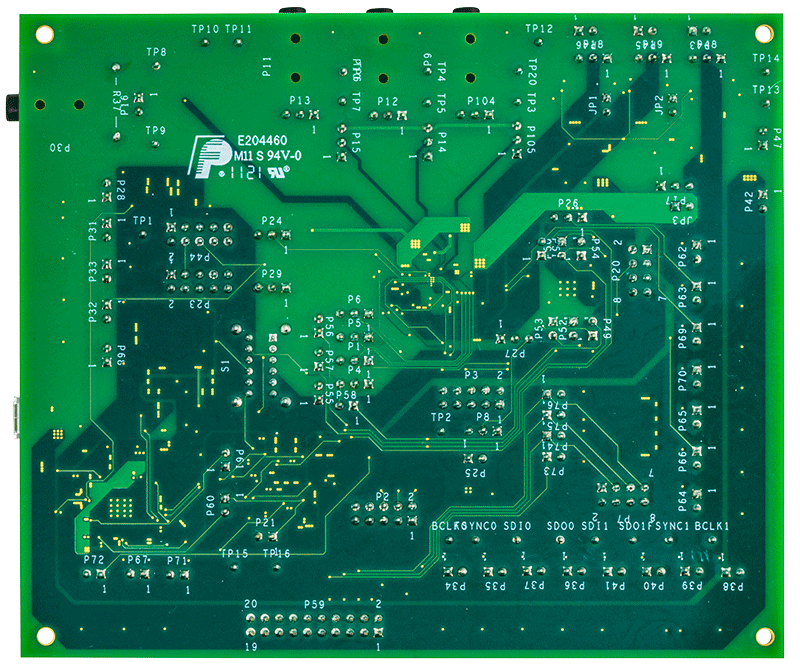

EVAL-ADAU1860EBZは、USBバス・パワーまたは5Vの単電源で駆動できます。これらの電源オプションは、EVAL-ADAU1860EBZ上で必要となる電圧にいずれも調整されます。プリント回路基板（PCB）は4層設計、内層はグラウンド・プレーンと電源プレーンです。EVAL-ADAU1860EBZには、外付けマイクロフォンとスピーカー用のコネクタがあります。外付けまたはオンボードの24.576MHz発振器によってマスタ・クロックを提供できます。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • EVAL-ADAU1860EBZ評価用ボード
  • micro USBプラグ付きUSBケーブル
  • mIDAS-Linkエミュレータ
