EVAL-ADATE302-02

製品概要

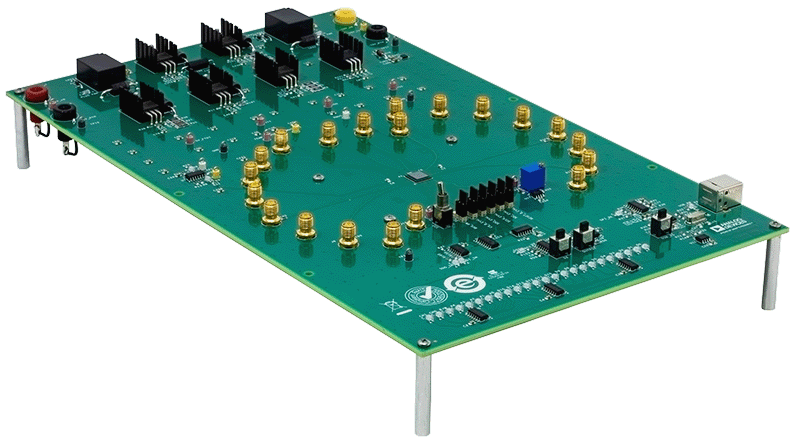

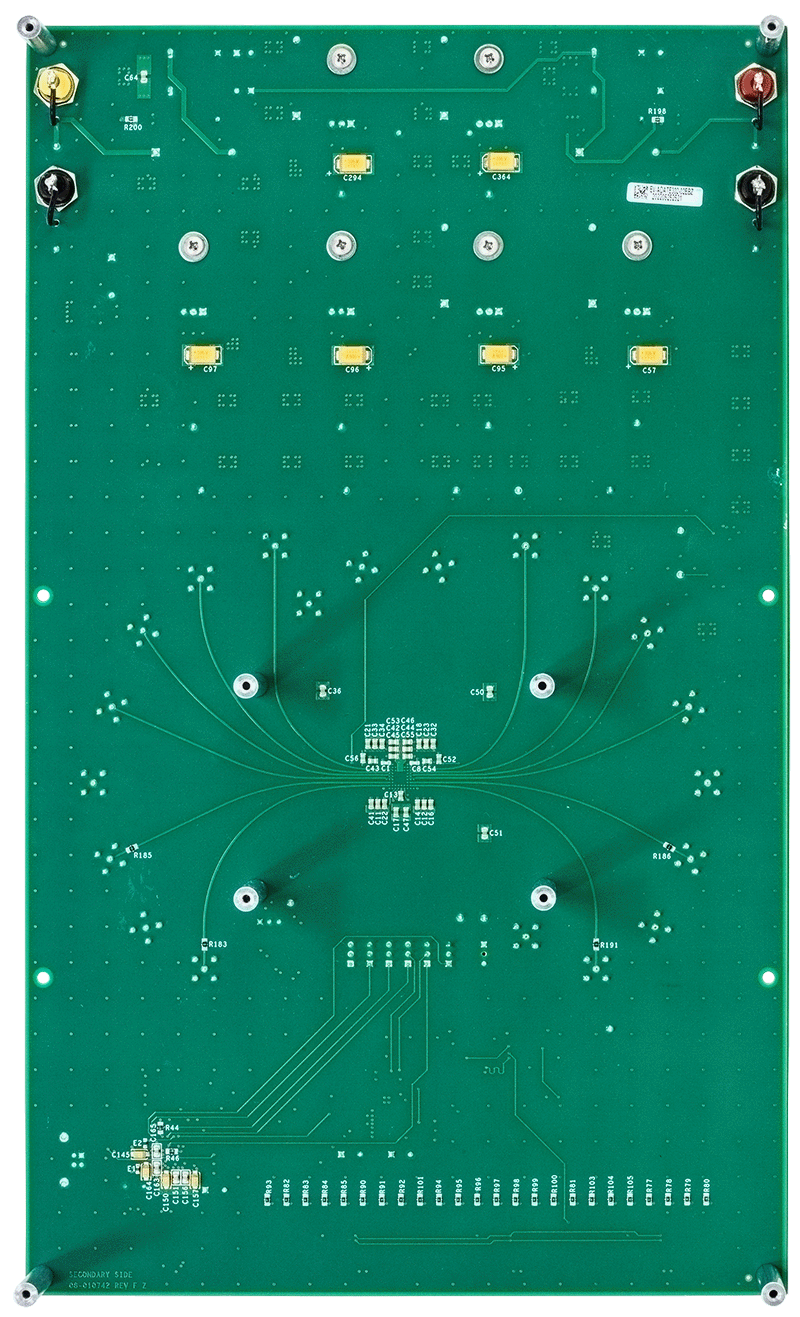

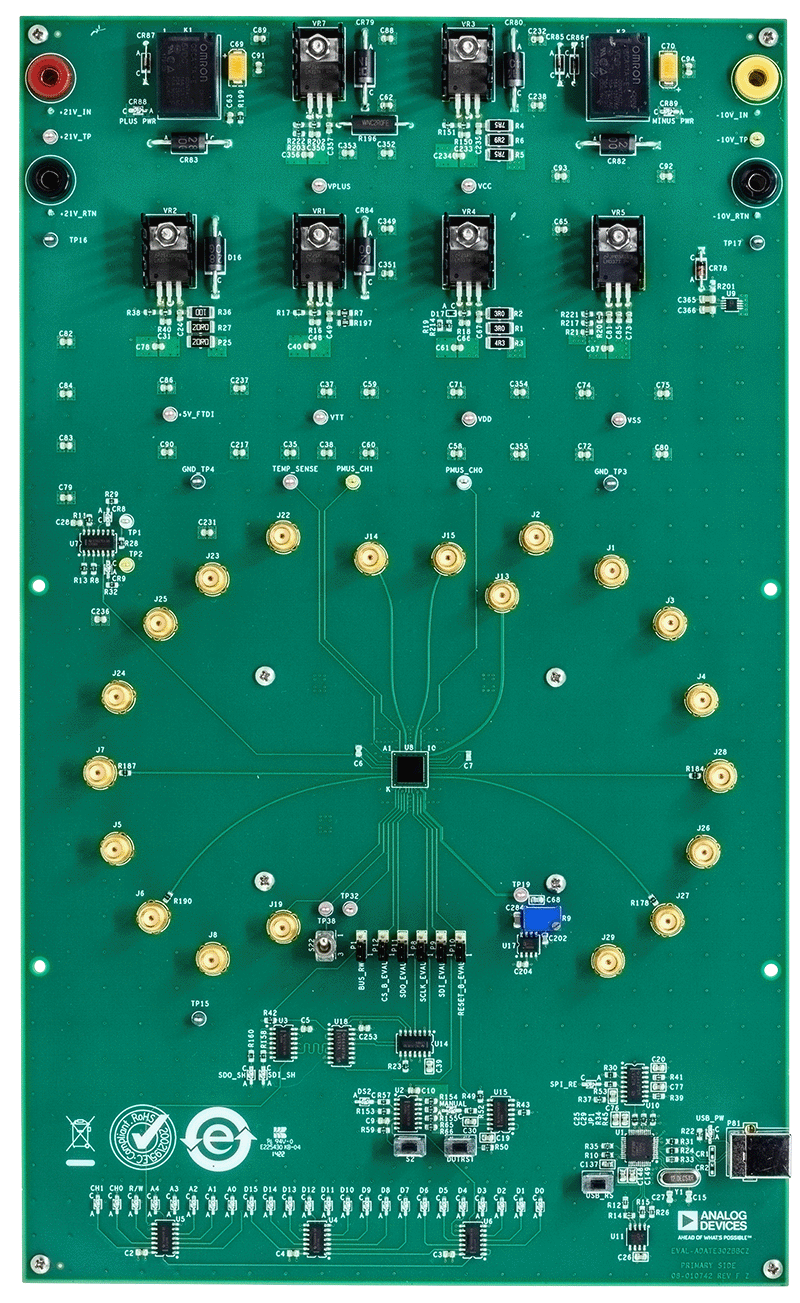

EV-ADATE302-02EBZはフル機能の評価用ボードであり、デュアル内蔵ドライバ、コンパレータ、アクティブ・ロード（DCL）、4象限のパー・ピン・パラメトリック計測ユニット（PPMU）という、ADATE302-02のすべての機能を簡単に評価できるように設計されています。EV-ADATE302-02EBZでは、SMA（Subminiature Version A）端子を介してブレークアウト接続を行い、すべての信号入出力を処理することができます。差動ペアは、長さの等しい50Ωに制御されたインピーダンス・パターンにより提供されます。

EV-ADATE302-02EBZに必要なのは+21Vと−10Vの2つの電源のみです。このデバイスに必要な他のすべての電圧は、オンボード・レギュレータによって生成されます。EV-ADATE302-02EBZのシリアル・ペリフェラル・インターフェース（SPI）通信は、オンボードUSBユニバーサル非同期レシーバー・トランスミッタ（UART）チップによって提供されます。ユーザはSPIジャンパ・コネクタでUARTをバイパスし、独自のSPI信号を接続して評価できます（表1を参照）。デフォルトでは、USBポートを介して制御するように設定されています。ADATE302-02評価用ボード・ソフトウェアとの通信はUSBを介して行われ、EV-ADATE302-02EBZの発光ダイオード（LED）インジケータにデータの読出しと書込みの状況が表示されます。

ADATE302-02のデータシートには、ADATE302-02デバイスの全機能の詳細とADATE302-02の各レジスタの情報が記載されています。EV-ADATE302-02EBZ評価用ボードを使用する際は、このデータシートを参照してください。
