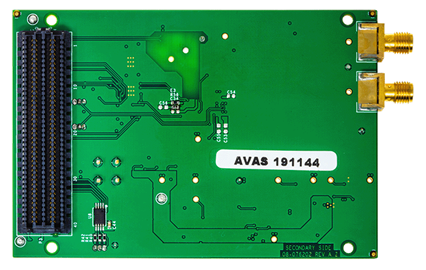

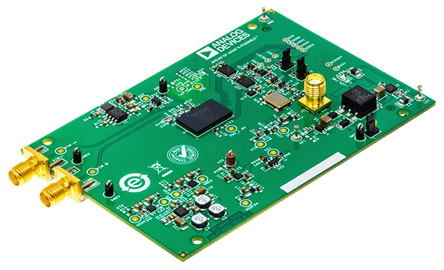

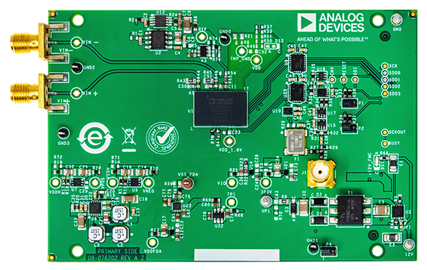

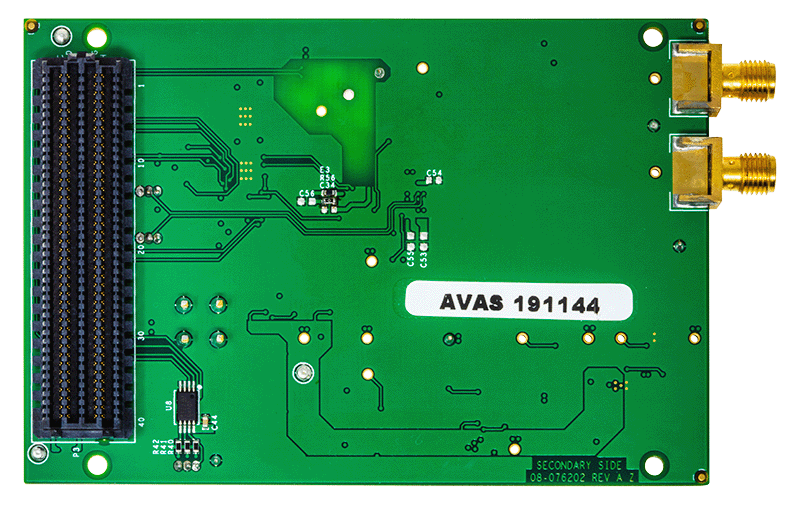

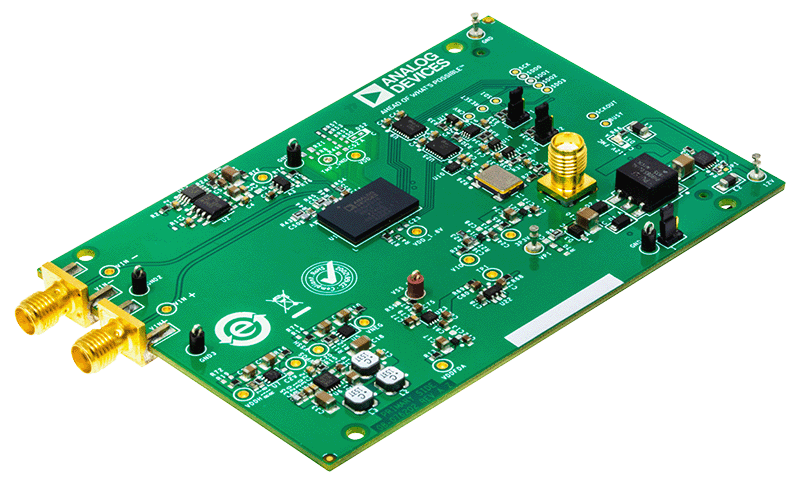

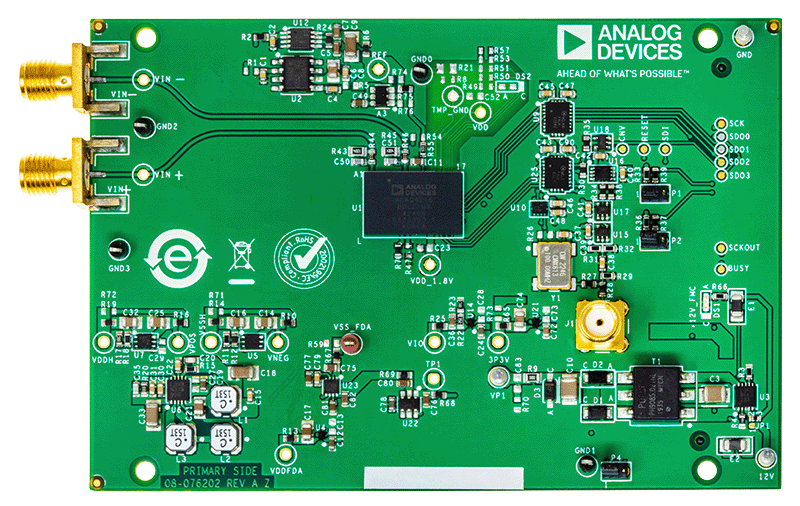

EVAL-ADAQ4216-FMCZ

製品概要

EVAL-ADAQ4216-FMCZボードを使用すると、ADAQ4216（16ビット、2MSPSのμModule^®データ・アクイジション・システム・イン・パッケージ（SiP）ソリューション）の性能を短時間で簡単に評価できます。ADAQ4216には、最適な精度性能の実現に必要とされる、以下の重要な受動部品と信号処理ブロックが搭載されています。

• 16ビット、2MSPS、逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）
• 低ノイズ、高帯域幅のプログラム可能な計装アンプ
• 2次アンチエイリアス・フィルタ
• 低ノイズ、低歪み、高帯域幅のADCドライバ
• 1.8V低ドロップアウト（LDO）レギュレータ

EVAL-ADAQ4216-FMCZボードは、データシートの図1に示すように、160ピンFMCコネクタによってDigilent Zedboardと直接接続できます。EVAL-ADAQ4216-FMCZボードには、ADAQ4216の動作と制御に必要なサポート回路が搭載されています。

ADAQ4216の詳細な仕様は、アナログ・デバイセズから入手できるADAQ4216のデータシートに記載されています。EVAL-ADAQ4216-FMCZボードを使用する際は、このユーザ・ガイドと併せてADAQ4216のデータシートも参照してください。
