ユーザ・ガイド Rev. 0
1 すべてを表示
評価用ソフトウェア Rev. 1.3.10.15-Beta
1 すべてを表示

製品概要

機能と利点

  • AD4115用のフル機能評価用ボード
  • 制御およびデータ分析（時間領域）用PCソフトウェア

製品概要

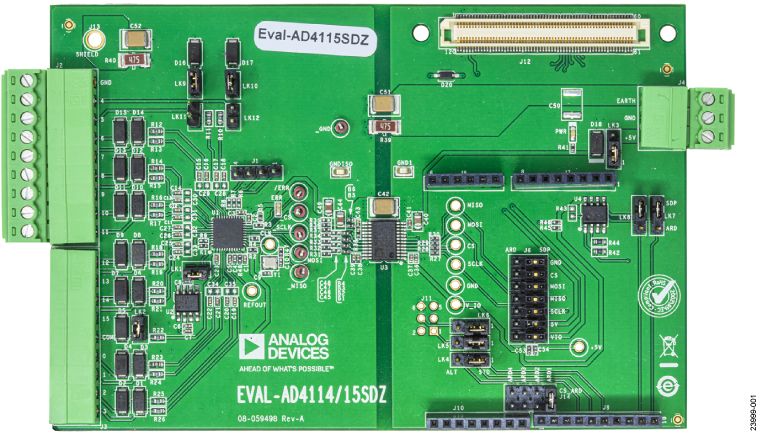

EVAL-AD4115SDZは、AD4115のすべての機能を評価することができるフル機能評価用ボードです。AD4115は、24ビット、125kSPS、Σ-ΔのA/Dコンバータ（ADC）で、±10Vの入力電圧範囲（16のシングルエンド・チャンネルまたは8つの完全差動チャンネル）で動作します。すべてのチャンネルには、オンボードの過電圧と過電流の保護が備わっています。

EVAL-AD4115SDZには、電圧リファレンス、電源、およびデータ絶縁が含まれており、アナログ・デバイセズのシステム・デモンストレーション・プラットフォーム（SDP）ハードウェアに接続できます。SDPボードは、ユニバーサル・シリアル・バス（USB）ポート経由でPCに接続でき、PCのUSBポートからEVAL-AD4115SDZに電力を供給できます。

AD411x Eval+評価用ソフトウェアは、AD4115の機能を設定し、ADC性能評価のために、DC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

AD4115のすべての仕様は、AD4115のデータシートに記載されています。EVAL-AD4115SDZを使用する際は、このユーザ・ガイドと併せて参照してください。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • EVAL-AD4115SDZ
  • AD411x Eval+評価用ソフトウェア
  • プラスチック・ネジとワッシャのセット

はじめに

必要なソフトウェア
  • AD411x Eval+

必要な装置
  • 以下のいずれかのSDPハードウェア：EVAL-SDP-CB1Z（SDP-B）またはEVAL-SDP-CK1Z（SDP-K1）
  • DC信号源
  • Windowsを搭載し、USB 2.0ポートを備えたPC

関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    29 MB
    ACE plug-in for Board.AD411X 1.2024.51200 [12 17 24]
    The AD411x Plugin currently supports the EVAL-AD4111ASDZ, EVAL-AD4112ASDZ, EVAL-AD4114ASDZ, EVAL-AD4115ASDZ and EVAL-AD4116ASDZ boards. The AD411x family consists of Single Supply, Sigma-Delta ADC's with ±10 V and 0 mA to 20 mA Inputs, configurable ODR from 1.25 SPS up to 125kSPS.
