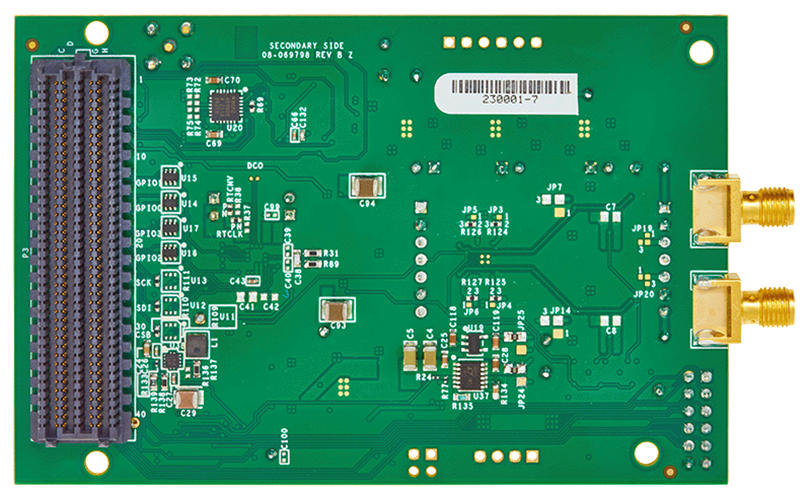

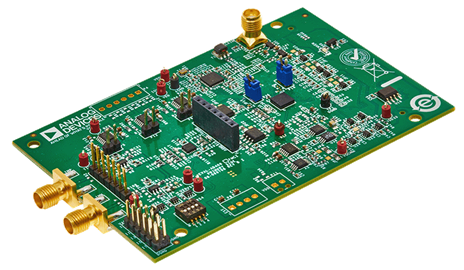

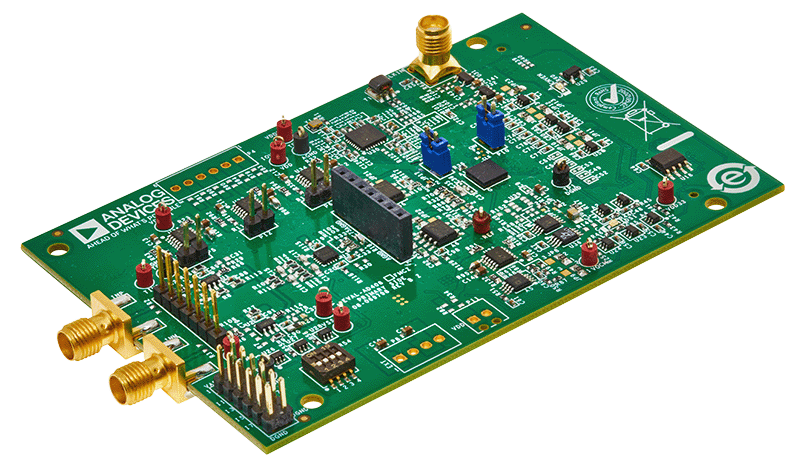

EVAL-AD4080-FMC

製品概要

EVAL-AD4080-FMCZは、AD4080の性能を実証し、ACEソフトウェア環境でAD4080の一部の機能にアクセスできるように設計されています。EVAL-AD4080-FMCZ評価用キットは、次のAD4080機能をサポートします。

• 低電圧デジタル信号（LVDS）データ出力インターフェイス
• シリアル・ペリフェラル・インターフェイス（SPI）を使用したA/Dコンバータ（ADC）の設定
• 1.1Vの安定した電源レールの内部または外部生成
• 1.25MSPS～40MSPSのサンプリング・レート機能

EVAL-AD4080-FMCZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。ZedBoardには、アナログ・デバイセズのKuiper LinuxとLIBIIOを実行するXilinx Zynq7000システム・オン・チップ（SoC）が使用されています。Kuiper LinuxとLIBIIOは評価用ボード・キットに付属のSDカードに格納されており、EVAL-AD4080-FMCZとの通信を支援し、ADCの設定とデータ・キャプチャを可能にします。ホストPCおよびACEソフトウェア・プラグインへの通信リンクも、ZedBoardによって確保されます。
