EVAL-AD4030-24

製品概要

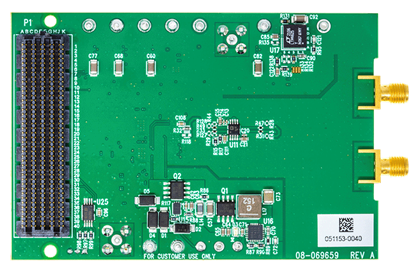

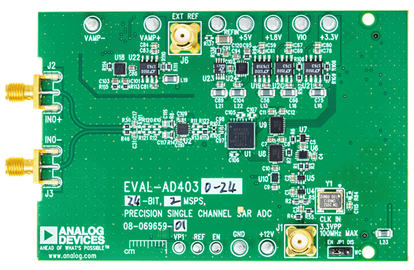

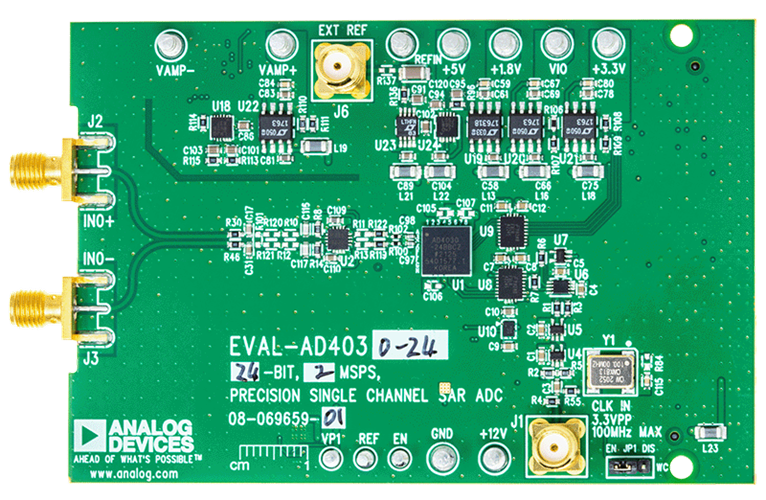

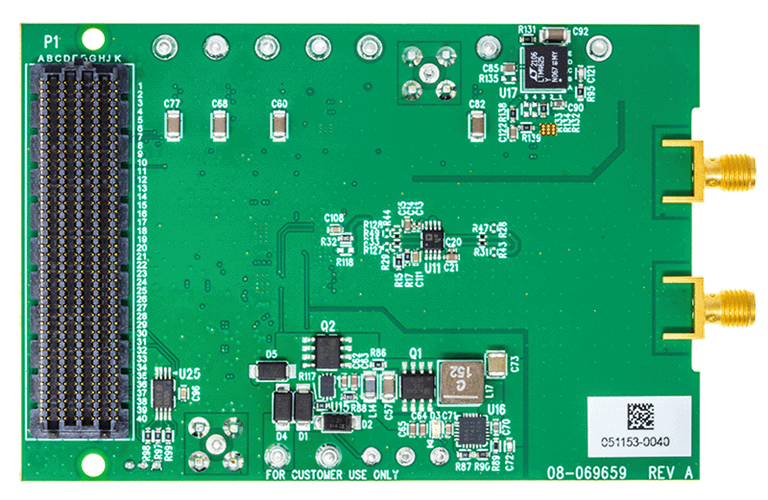

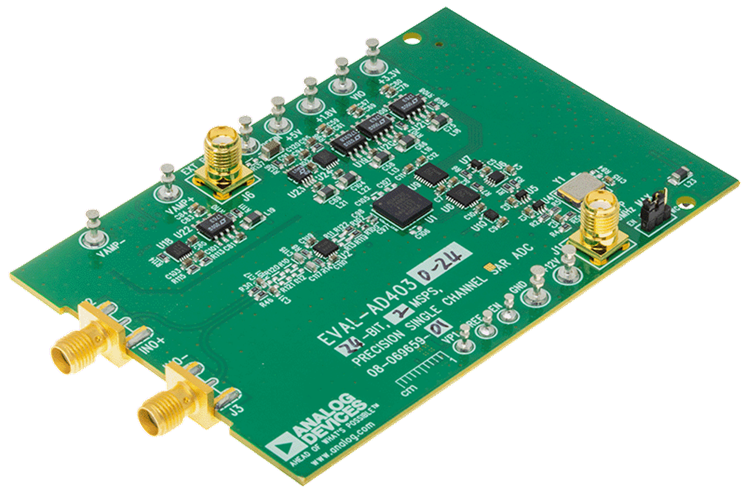

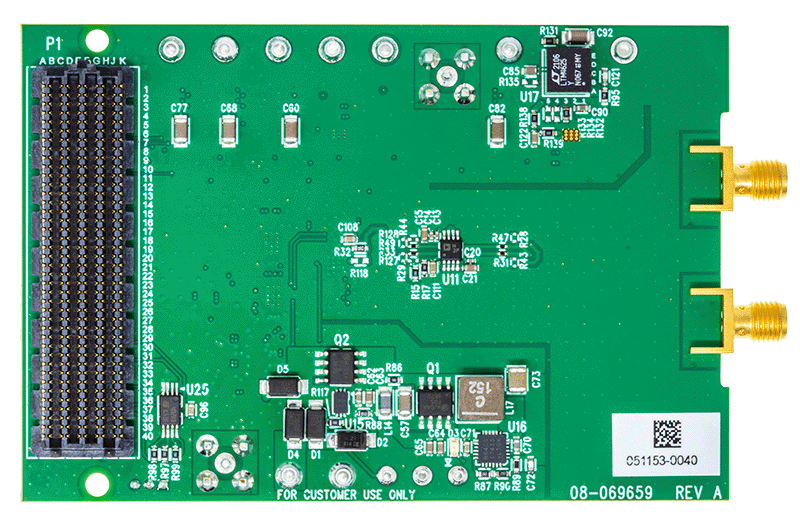

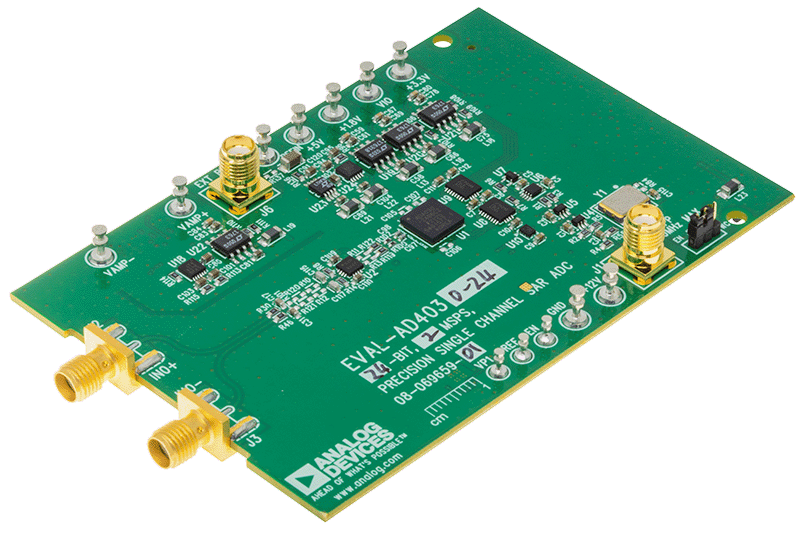

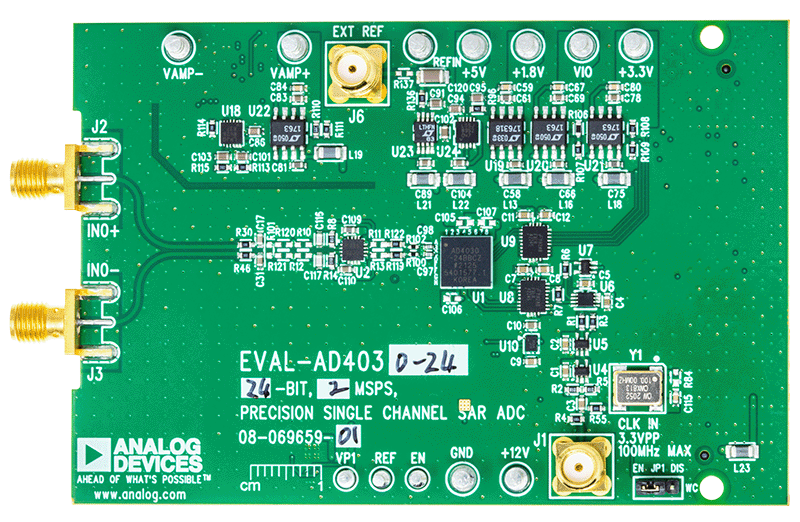

EVAL-AD4030-24FMCZ評価ボードを使用すると、24ビット精度の逐次比較レジスタ（SAR）A/Dコンバータ（ADC）のAD4030ファミリをすばやく簡単に評価できます。

AD4030-24 は、最大2MSPSに対応可能な低消費電力の24ビット精度SAR ADCです。この評価用ボードは、AD4030-24の性能を実証し、様々なシステム・アプリケーション向けに設定可能なアナログ・フロント・エンド（AFE）を提供します。

EVAL-AD4030-24FMCZ評価用ボードは、Digilent ZedBoardを使用するよう設計されています。ZedBoardはデータ・キャプチャやバッファリングの制御に使用されます。この評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）のロー・ピン・カウント（LPC）コネクタを介してZedBoardボードに接続されます。ZedBoardは、プログラマブルなFPGAファブリックと2個のプロセッサ・コアを備えたXilinx Zynq7000 SoCをホストしています。ZedBoardとPCはUSBケーブルで接続します。

評価用ボードには以下が含まれます。

• 高精度のバッファリングされたバンド・ギャップ5Vリファレンス（LTC6655）。
• AD4030-24のシグナル・コンディショニングとドライブを行うアナログ・フロント・エンド（AFE）。AFEは、デュアル・バッファ構成のADA4896-2、または完全差動アンプのADA4945-1のいずれかを使用するように構成できます。
• FPGAおよびADCのリファレンス・クロックを提供するオプションの100MHzクロック源。
• FMCコネクタを介してZedBoardから供給される12Vの電源から必要なすべての電圧レールを供給するフル機能電源ソリューション。

これらの製品の詳細な説明は、それぞれのデータシートに記載されており、評価ボードを使用する際にはこのデータシートを参照する必要があります。

アプリケーション

• ATE（自動試験装置）
• デジタル制御ループ
• 医療用計測機器
• 地震計測
• 半導体製造
• 科学計測
