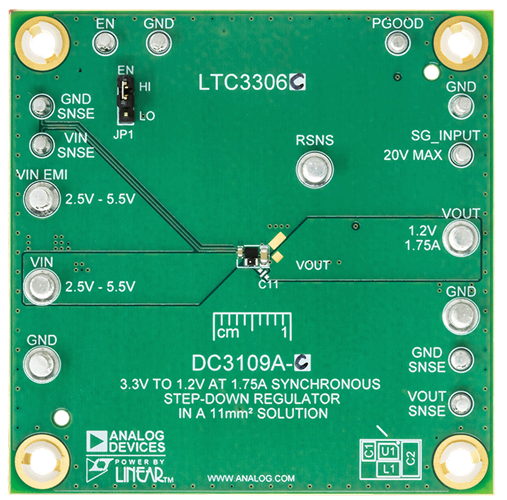

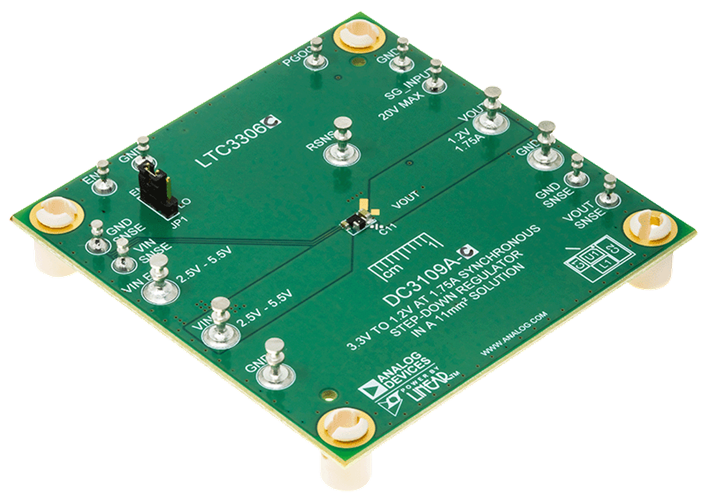

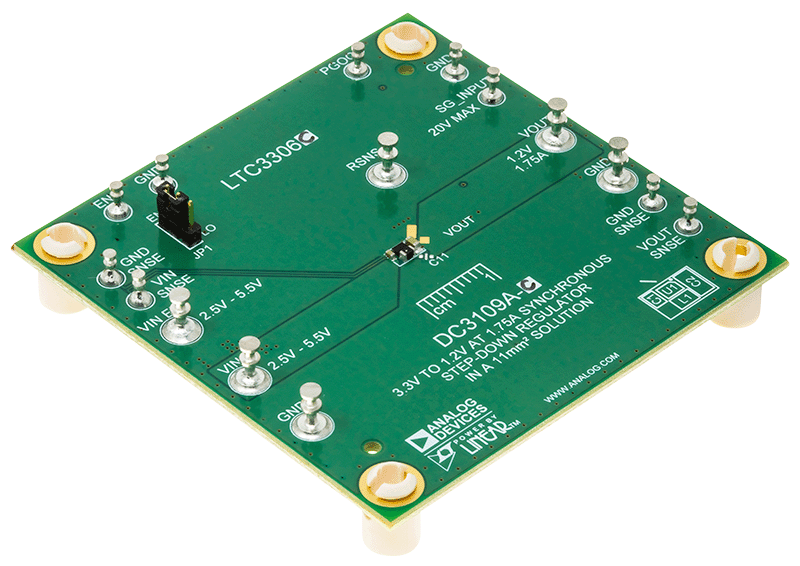

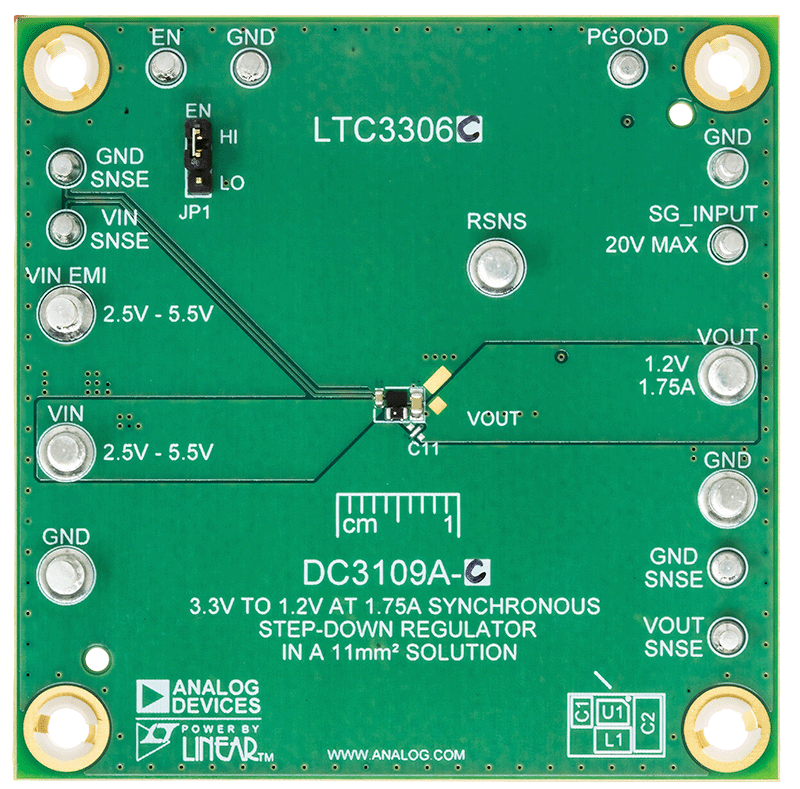

DC3109A

製品概要

（1.6mm x 1mm WLCSPを採用した1.75A同期整流式降圧レギュレータ）を搭載しています。LTC3306は、小型、高効率、低ノイズのモノリシック同期整流式降圧DC/DCコンバータです。22nsという短い最小オン時間により、高いV_INから低いV_OUTへの変換を高い周波数で実行できます。LTC3306がサポートする固定出力電圧範囲は0.5V～3.65Vです。

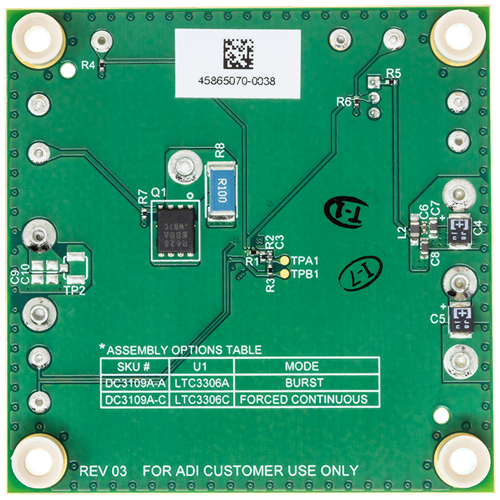

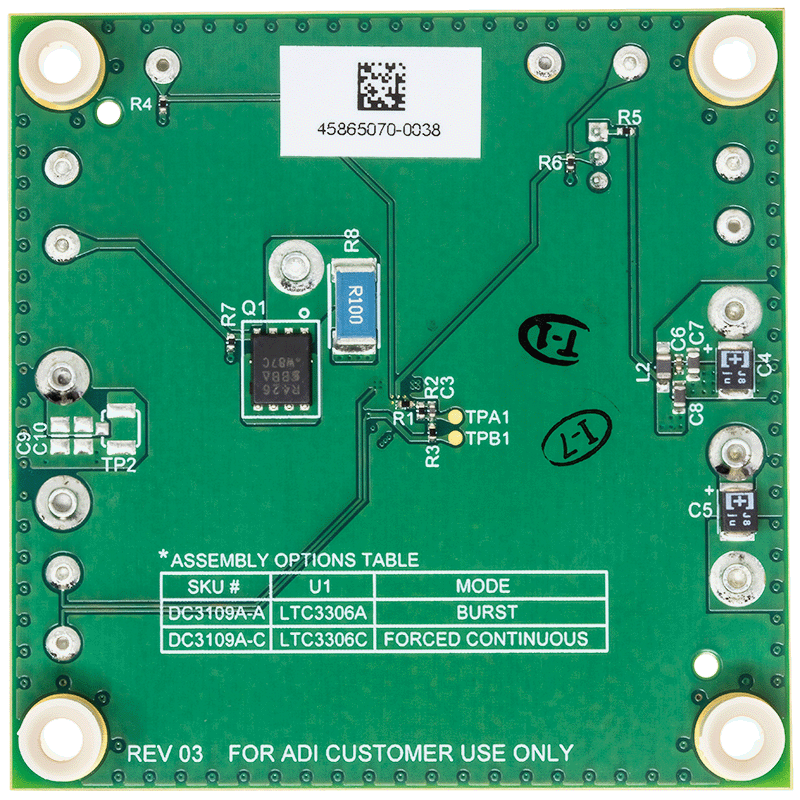

このデモ回路には、LTC3306の調整可能なバージョンが搭載されています。出力電圧は外部帰還抵抗によって1.2Vに調整されます。DC3109A-Aは、LTC3306Aとの組み合わせで、Burst Modeで動作するように設定されています。DC3109A-Cは、 LTC3306Cとの組み合わせで、強制連続モードで動作するように設定されています。出力電圧の状態は、高精度のPGOOD信号によって示されます。

DC3109Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に印加します。このボードのEMI性能は、EMIテスト結果のセクションに記載されています。

LTC3306の完全な仕様は、アナログ・デバイセズから入手できるLTC3306のデータシートに記載されています。DC3109A評価用ボードを使用する際は、このユーザ・ガイドと併せてLTC3306のデータシートも参照してください。LTC3306は、6ボール、1.6mm x 1mm、0.5mmピッチのWLCSPパッケージを採用しています。
