DC3077A

LT3002デモ・ボード | 光アイソレータ不要の65V/3.5Aスイッチ内蔵マイクロパワー絶縁型フライバック・コンバータ

トップへ

製品概要

製品概要

製品概要

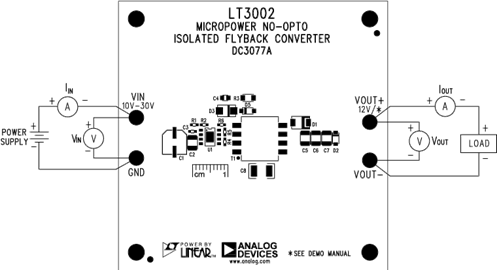

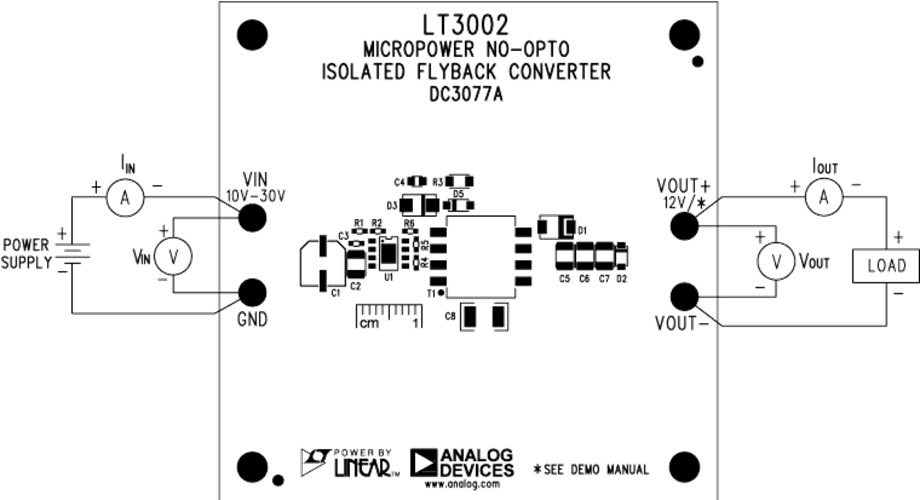

デモ回路3077Aは、LT3002を使用した、光アイソレータ不要の小型絶縁型フライバック・コンバータです。DC3077Aの出力は12Vで、10V～30Vの入力電圧範囲にわたり5mA～1.1Aの負荷電流で厳密なレギュレーションを維持します。出力電流能力は、性能概要表に示すように、入力電圧と共に増大します。

トランスの漏れインダクタンスによって、電源スイッチがオフになった後、一次側に電圧スパイクが生じます。この漏れインダクタンスによるスパイクは、リンギングを緩和しMOSFETのドレイン電圧を安全なレベルにクランプするRCスナバとTVSクランプを使用することで、MOSFETの定格電圧である65V以内に制限されています。

性能概要表には、室温でのデモ・ボードの性能がまとめられています。DC3077Aデモ回路は、事前に設計されたトランスを一部使用して、様々なアプリケーションに合わせて容易に変更できます。

LT3002のデータシートには、デバイス、動作、アプリケーション情報に関する詳しい説明が記載されています。このデータシートは必ず、デモ回路3077Aのクイック・スタート・ガイドと併せてご参照ください。
