DC3036A
LTC6812-1デモ用ボード | 15チャンネル・バッテリスタック・モニタ、デイジーチェーン・インターフェース付き
トップへ
製品概要
製品概要

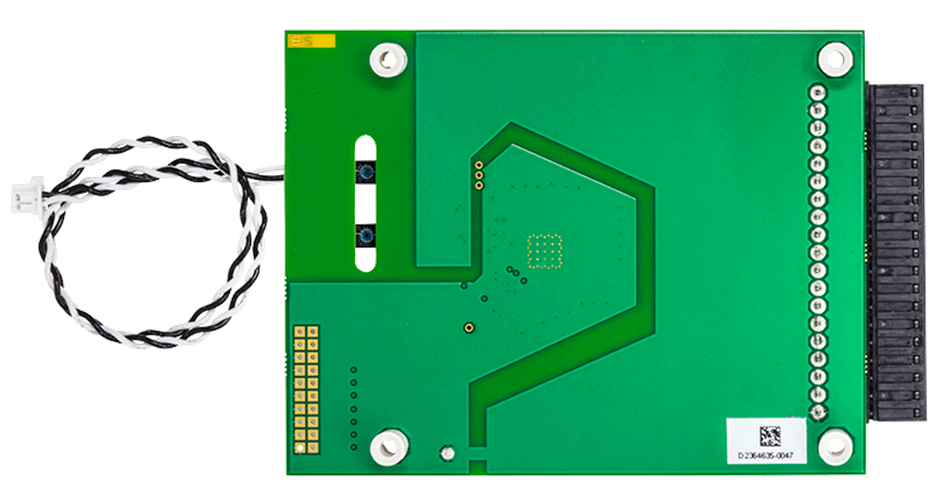

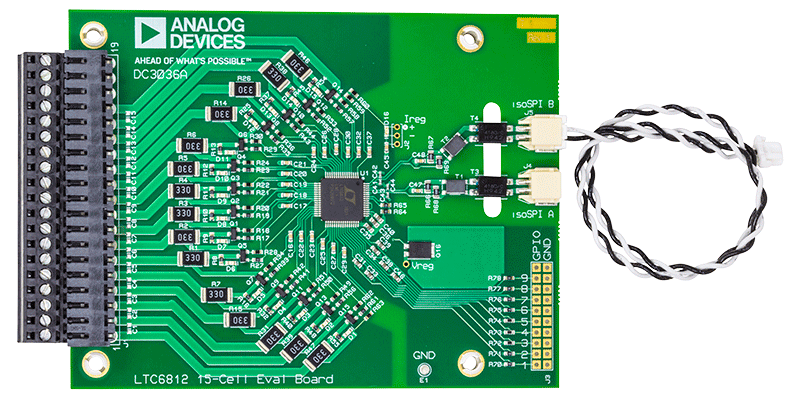

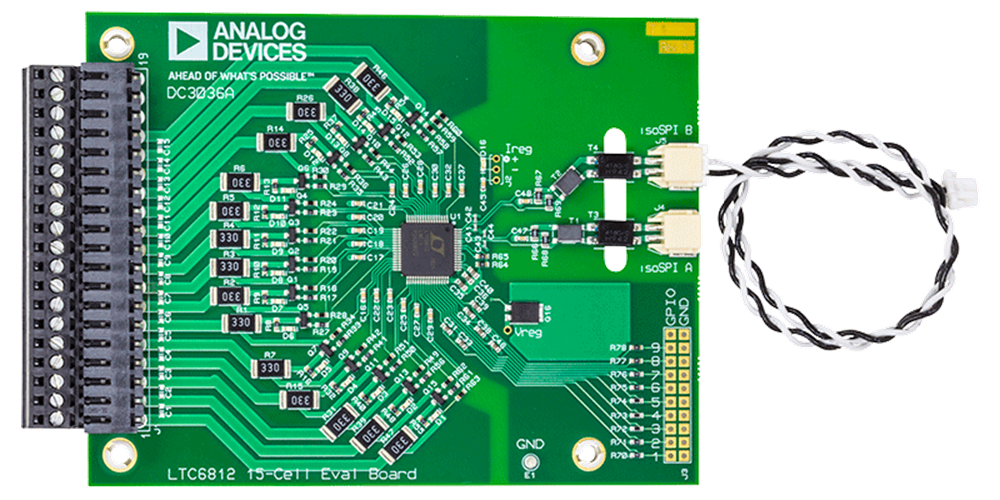

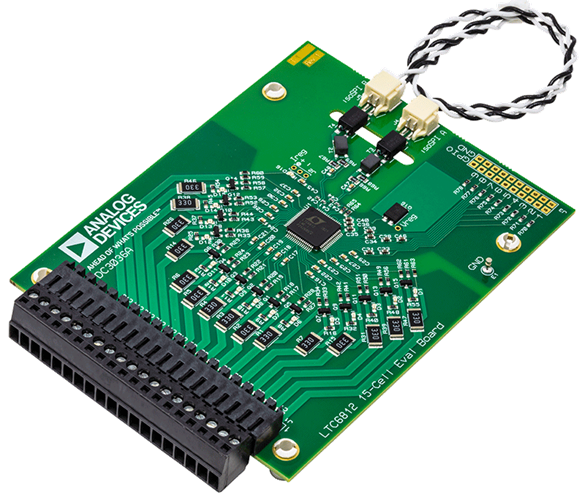

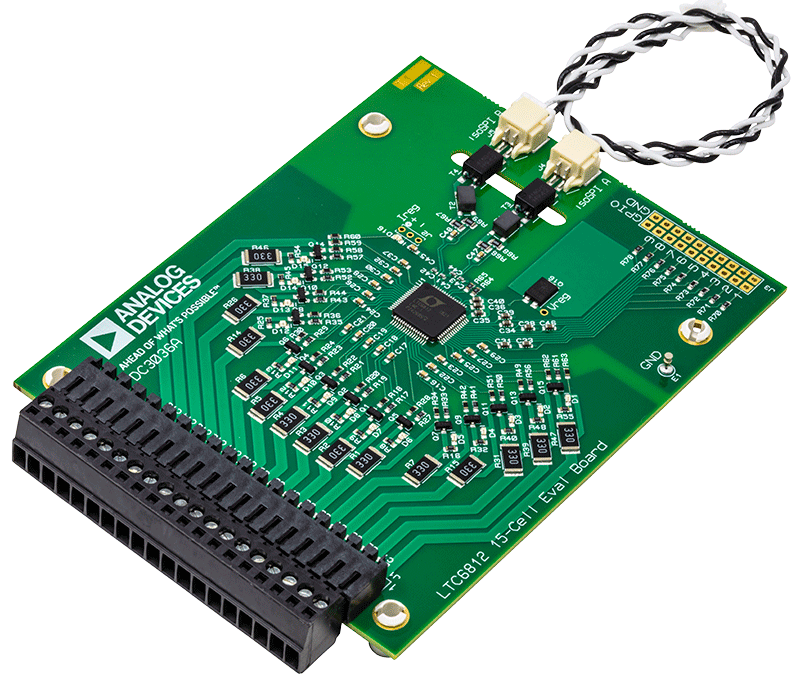

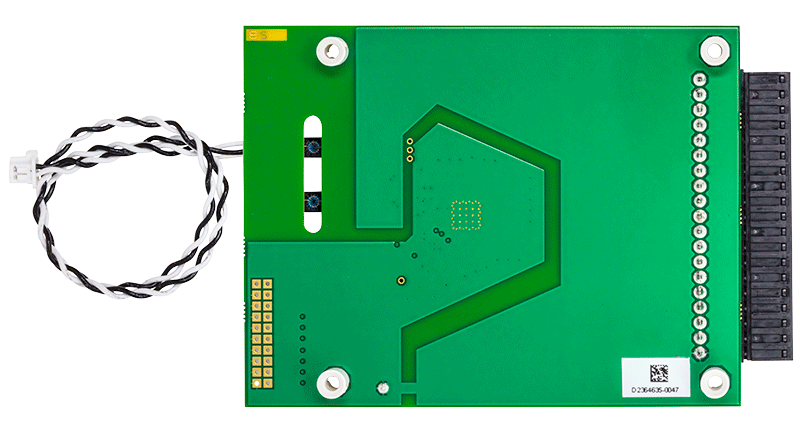

デモ用回路3036Aは、15チャンネル・バッテリスタック・モニタLTC6812-1を使用しています。2線式分離シリアル・インターフェース（isoSPI™）で複数のボードをリンクし、スタックの多数のセルを監視できます。DC3036Aデモ用ボードには反転isoSPIが使用されており、冗長な通信パスを実現できます。PCB、部品、およびDuraClikコネクタは、低いEMI感度およびEMI放射向けに最適化されています。
DC3036Aは、DC2792Bデュアル・マスタisoSPIをDC2026 Linduino® Oneと接続することでPCと通信できます。DC2026でバッテリ・スタック・モニタのICを制御し、USBシリアル・ポート経由でデータを受信するには、「スケッチ」と呼ばれる適切なプログラムをロードする必要があります。DC2026Cには、isoSPIに変換され、DC3036A isoSPIポート（J4またはJ5コネクタ）に接続できる標準SPIインターフェースが装備されています。DC2792B付属ボードには、可逆操作に対応するための2つのSPI-isoSPIチャンネルが装備されています。
関連資料
-
DC3036A - Schematic2021/07/20PDF65 K
-
DC3036A - Demo Manual (Rev. 0)2021/07/20PDF736 K
-
DC3036A - Design Files2021/07/20ZIP1 M
