製品概要

DC2903Aは、LTC2672、5チャンネル、16ビット、電流源出力D/Aコンバータ（DAC）を評価するフル機能評価用ボードです。

DC2903Aは、J1コネクタからシリアル周辺機器インターフェース（SPI）を介して制御されます。SPI信号は、DC2903Aに接続されたリボン・ケーブルを経由してDC2026Cコントローラ・ボードから送信されます。

DC2903Aは、直感的なグラフィック・ユーザ・インターフェース（GUI）を提供するQuikEval評価用ソフトウェアを使用し、SPIインターフェースを介してLTC2672を設定およびコントロールします。

LTC2672は、チューナブル・レーザや抵抗加熱装置など、様々な電流モード・バイアス・アプリケーションに使用されます。出力電流範囲はソフトウェアで選択可能で、外部監視用に各チャンネルがDC2903A MUXピンにルーティングされています。

LTC2672の全仕様については、LTC2672のデータシートを参照してください。DC2903Aを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

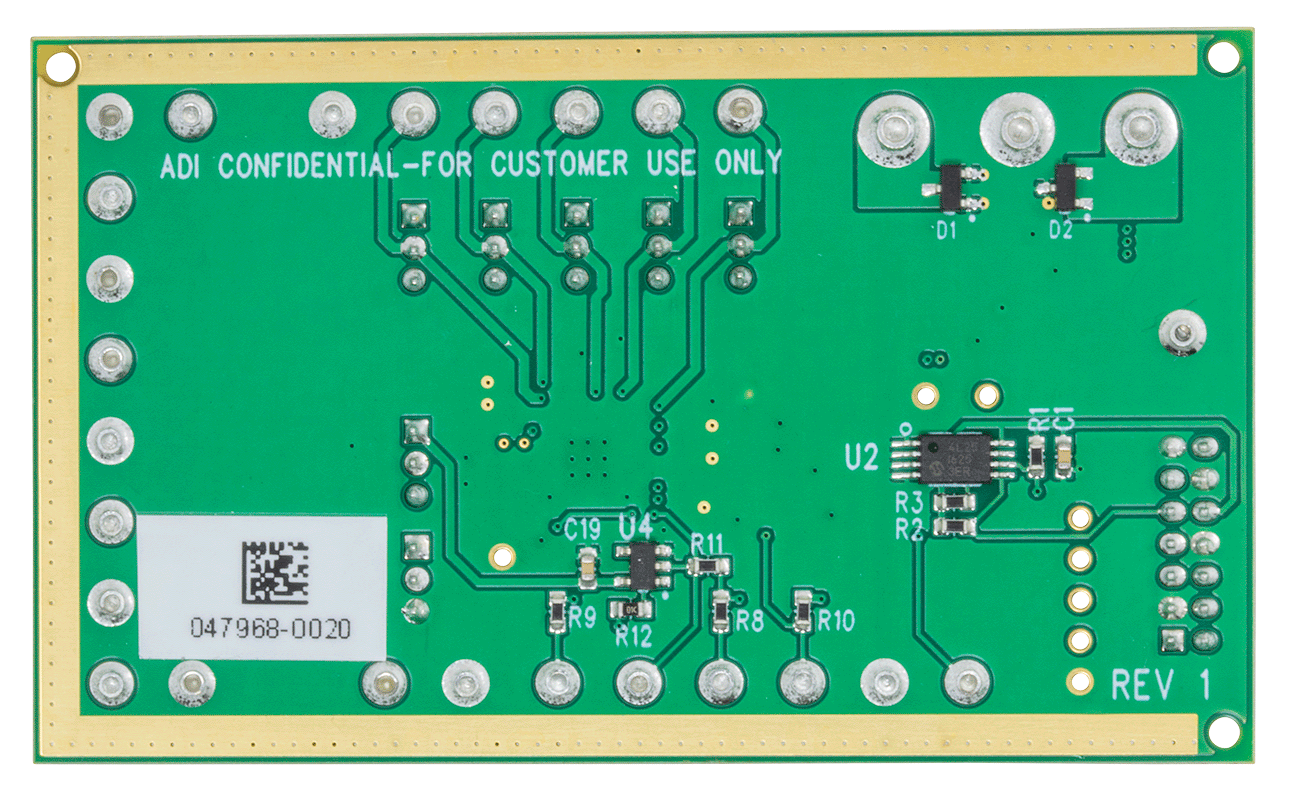

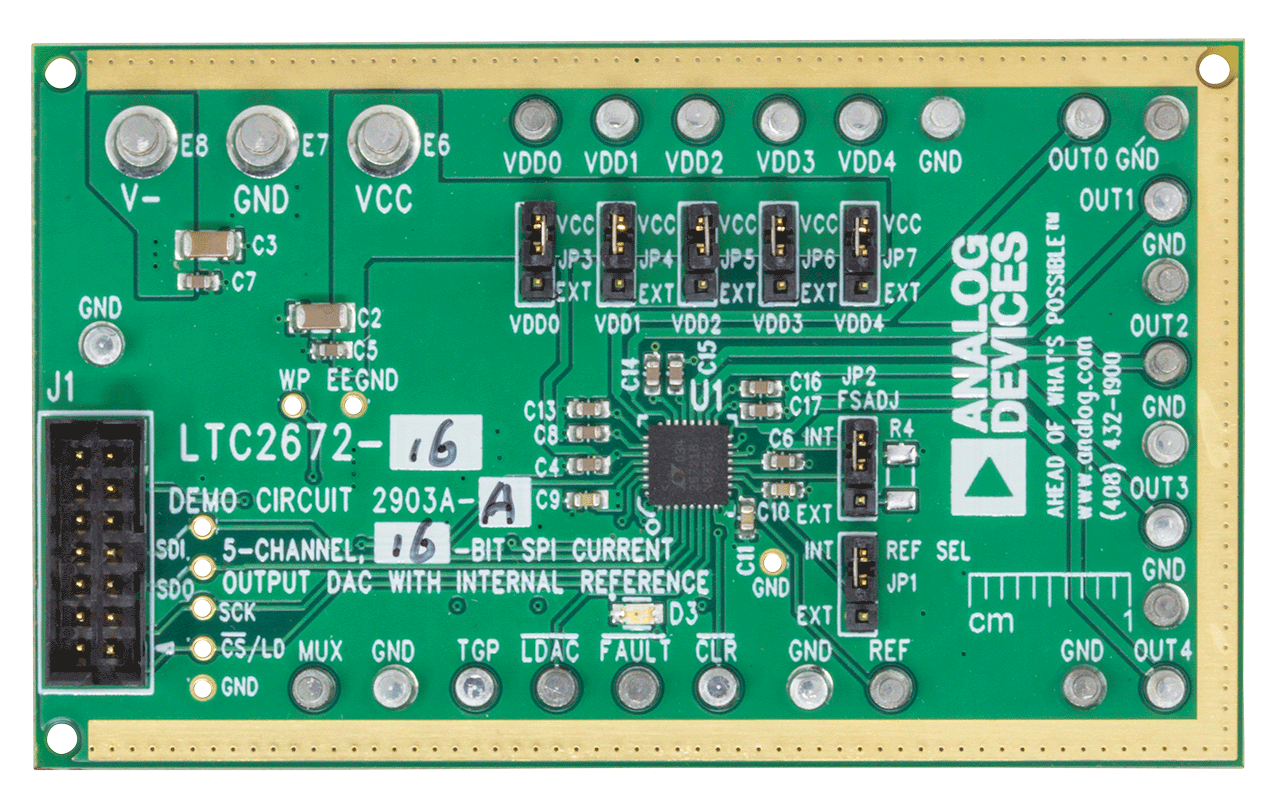

DC2903A評価用ボード
Linduino DC2026Cに接続するためのリボン・ケーブル

必要な装置
