DC2757A

製品概要

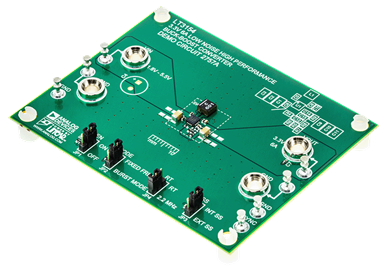

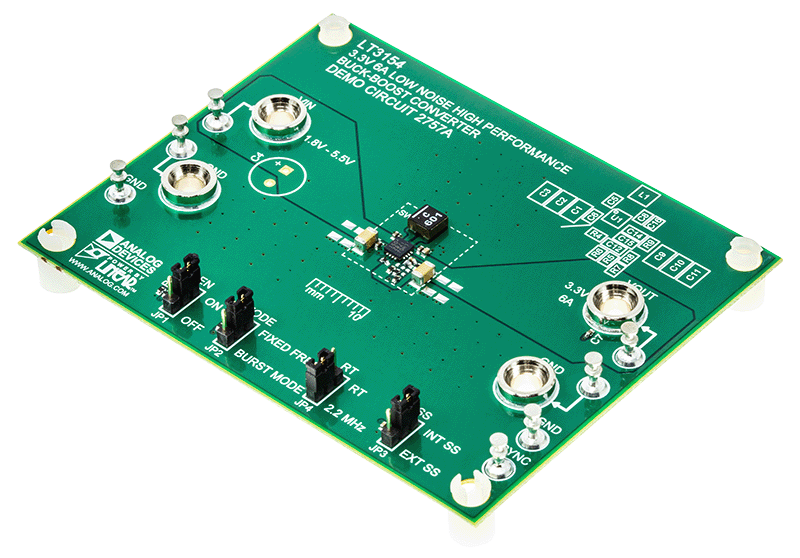

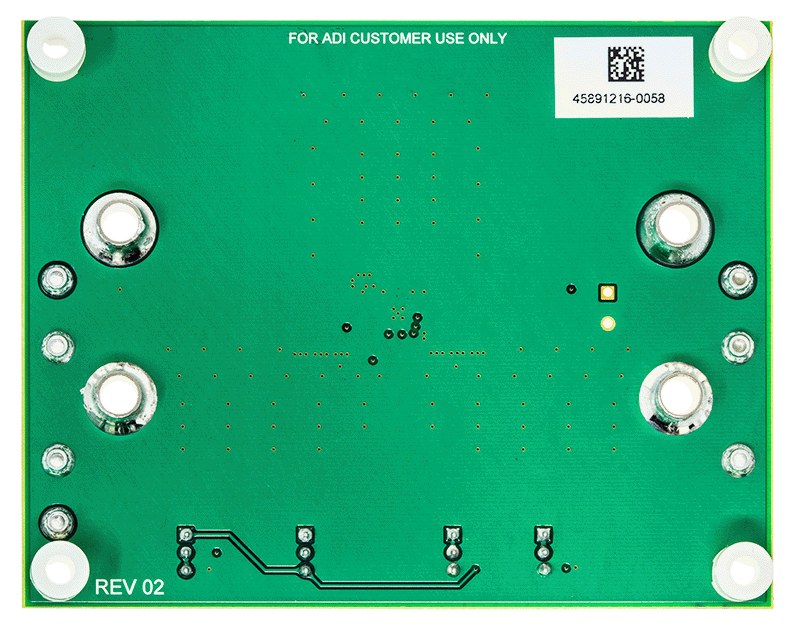

デモ回路2757Aは、LT3154を搭載した6A昇降圧DC/DCコンバータです。LT3154は、設定可能なソフトスタートに対応する低ノイズ、低I_Qのモノリシック昇降圧コンバータです。

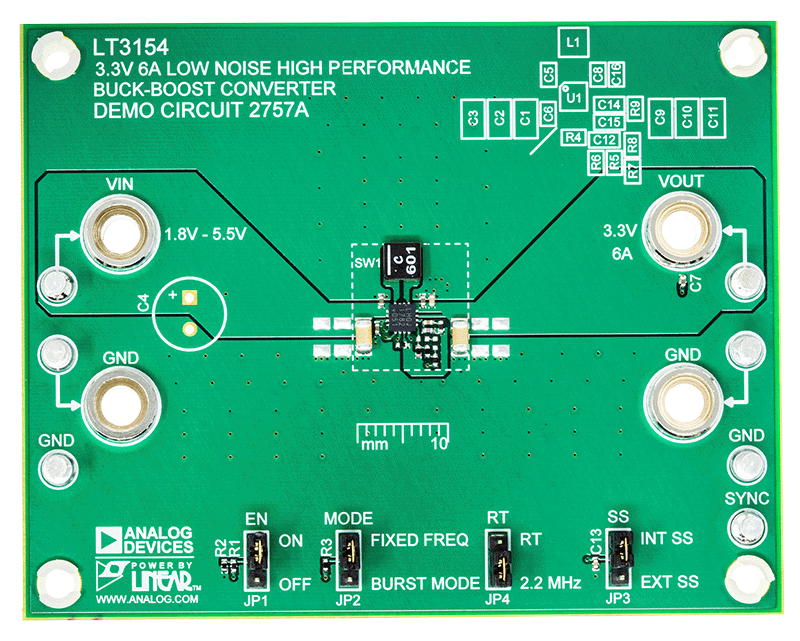

DC2757Aデモ用ボードには、下記4種類の、ユーザが選択可能な動作モードがあります。

• 正確に設定可能なEN/UVLOピン（コンバータ（JP1）をイネーブルする際に使用）
• BURST MODE^©および外部CLK／固定周波数PWM（JP2）
• 設定可能なソフトスタート（JP3）
• 選択可能（2.2MHz）かつ調整可能なスイッチング周波数RT（500kHz～4MHz）（JP4）

LT3154は平均電流モード制御を使用して、電圧ループ補償を簡素化し、良好なラインおよび負荷過渡応答を提供します。

DC2757Aは1.8V～5.5Vの入力電圧範囲で動作します。このデモ用ボードは、出力電圧3.3Vで設計されています。LT3154には、入力電圧が出力電圧を上回っている、下回っている、同等である場合の効率を最適化し、動作モード間のシームレスな遷移を可能にする低ノイズ・スイッチング・アルゴリズムが組み込まれています。

PWMモードのLT3154では、RT抵抗R4を設定することでスイッチング周波数を500kHz～4MHzの範囲で操作できます。小型化と高効率動作のために、選択可能なスイッチング周波数（2.2MHz）も備えています。RTが同期周波数より25%～50%低く設定されている場合、LT3154を外部CLKと同期することができます。

LT3154にはソフトスタート機能があり、ソフトスタート・コンデンサC13（EXT SS）を使用してプログラムできます。また、2.2msの選択可能な内部ソフトスタート（INT SS）機能も備えています。

デモ・マニュアルの図2は、代表的なデモ・ボードの効率を示しています。図3と図4は、負荷ステップ応答を示しています。

LT3154のデータシートには、この部品の動作、仕様、および用途の詳細が記載されています。クイック・スタート・ガイドと併せて、LT3154のデータシートを参照してください。
