ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • スペクトラム拡散オプション用のSSFMジャンパ
  • 外部同期用のCLKIN入力
  • 各出力に対するPGOOD信号

製品概要

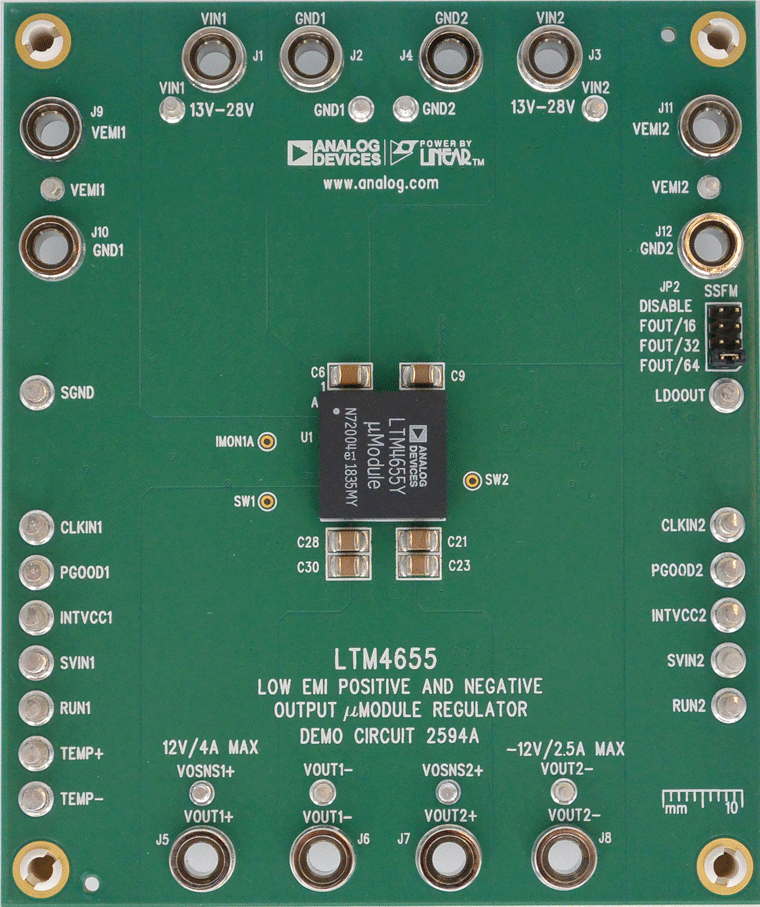

デモ回路2594Aは、LTM4655を備えた降圧DC/DCコンバータおよび反転DC/DCコンバータです。その入力電圧範囲は13V～28Vであり、4Aで+12V、最大2.5Aで–12Vを出力できます。LTM4655は、EN55022B準拠の40V、デュアル4A、シングル8A降圧、または50W反転DC/DC μModule®レギュレータです。

DC2594Aでは、両方のチャンネルのスイッチング周波数が1.2MHzに設定されています。過負荷または短絡状態により出力電圧が十分に崩壊した場合、内部発振器はLTM4655のプログラムされたスイッチング周波数の1/5までフォールド・バックし、電源スイッチを損傷から保護します。

2つのチャンネルを並列化して出力電流を増やすこともできます。2つの出力を並列化するためのボードのセットアップの詳細については、データシートを参照してください。

LTM4655のデータシートには、デバイスとその動作およびアプリケーションの詳細が記載されています。DC2594Aを使用または変更する前に必ず、デモ・マニュアルと併せてデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (3)
  • デモ・ボード回路図 (1)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
