製品概要

機能と利点

  • 最大60Vの入力電源で動作
  • 固定5V、固定3.3V、および調整可能な12Vアプリケーション回路
  • 負荷電流：最大400mA
  • 固定スイッチング周波数：500kHz
  • イネーブル／UVLO（Under Voltage Lock Out）入力、抵抗によりプログラム可能なUVLO閾値
  • 動作モードとしてPWMまたはPFMを選択可能
  • オープン・ドレインRESET出力
  • 過電流および過熱からの保護
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み
  • CISPR32（EN55032）クラスBの伝導エミッションと放射エミッションに準拠

製品概要

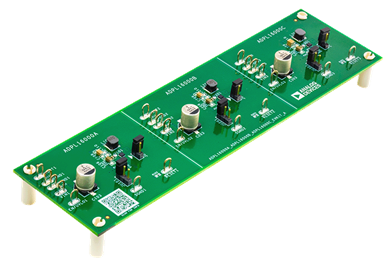

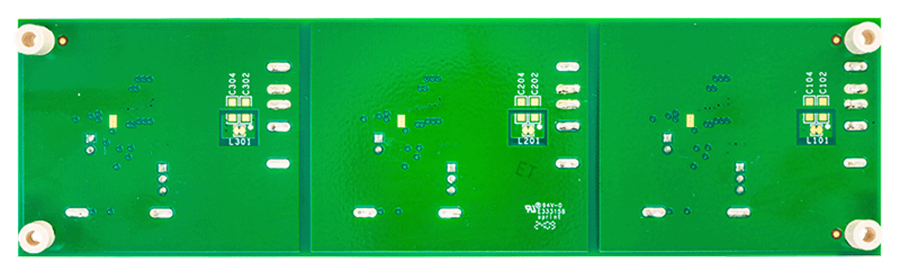

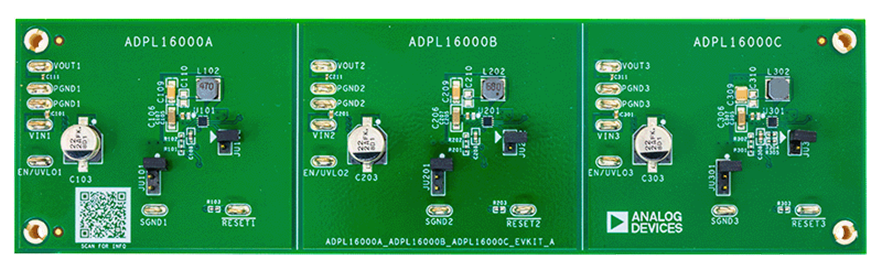

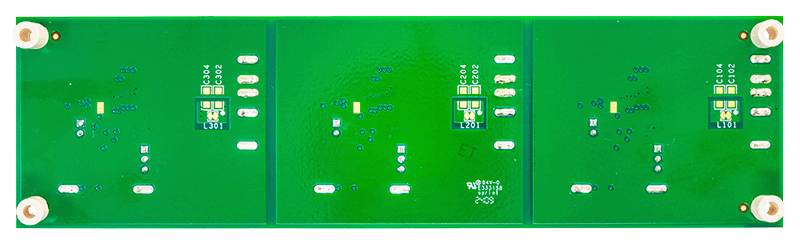

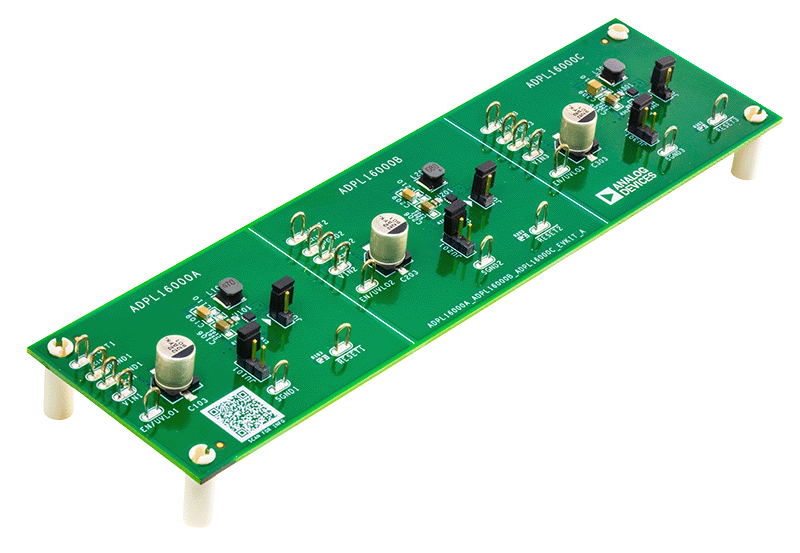

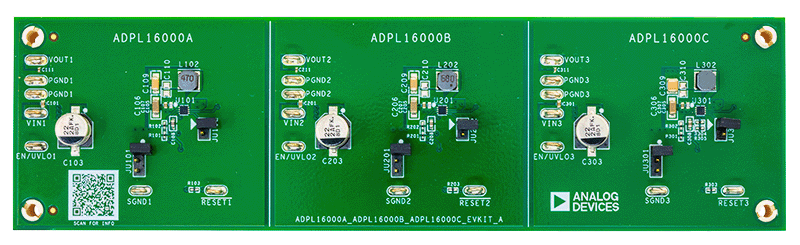

ADPL16000A/ADPL16000B/ADPL16000C評価用キット（EVキット）は、ADPL16000A/ADPL16000B/ADPL16000C（高電圧、高効率、同期整流式降圧DC/DCコンバータ）の性能評価を目的としており、実績のある設計となっています。ADPL16000Aコンバータは5V～48Vの入力範囲で動作し、固定3.3V出力で最大400mAを供給できます。ADPL16000Bコンバータは7V～60Vの入力範囲で動作し、固定5V出力で最大400mAを供給できます。ADPL16000Cコンバータは15V～60Vの入力範囲で動作し、調整可能な12V出力で最大400mAを供給できます。

これらのEVキットは、入力電圧の下限を調整できる低電圧ロックアウト、オープン・ドレインRESET、過電流保護、選択可能な動作モード、サーマル・シャットダウンを備えています。ADPL16000コンバータの詳細は、このデバイスのデータシートに記載されています。これらのEVキットを利用する前に、このデータシートと併せてADPL16000コンバータのデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

  • 60V、400mAのDC電源（x 1）
  • デジタル・マルチメータ（DMM）
  • 最大400mAをシンクできる負荷抵抗（ADPL16000Aでは8.25Ω、ADPL16000Bでは12.5Ω、ADPL16000Cでは30Ω）
