ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • 広い入力電圧範囲：2.75V～18V
  • バイアス入力電圧範囲：4.5V～18V

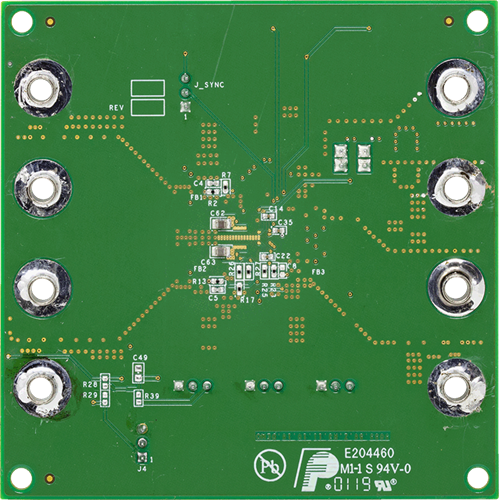

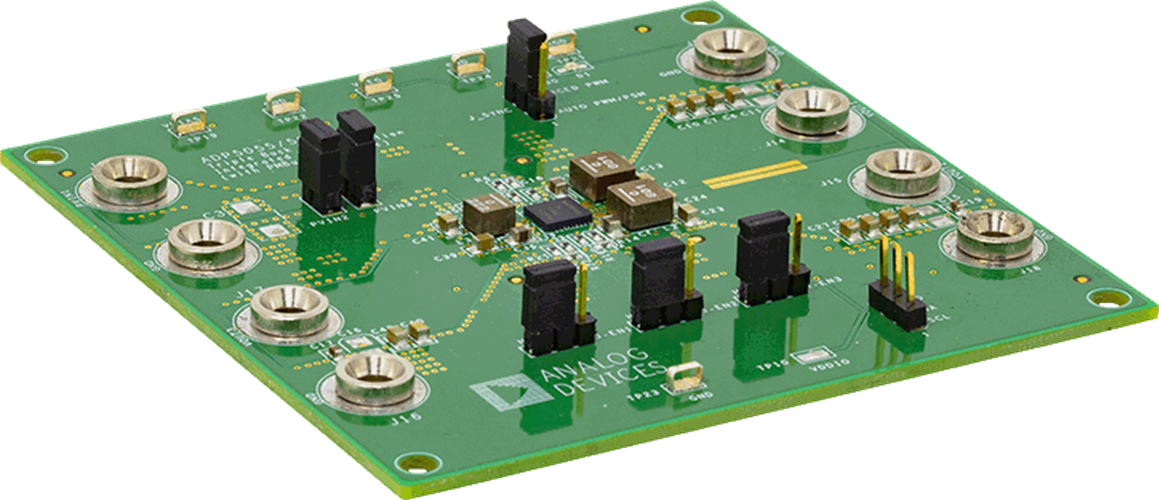

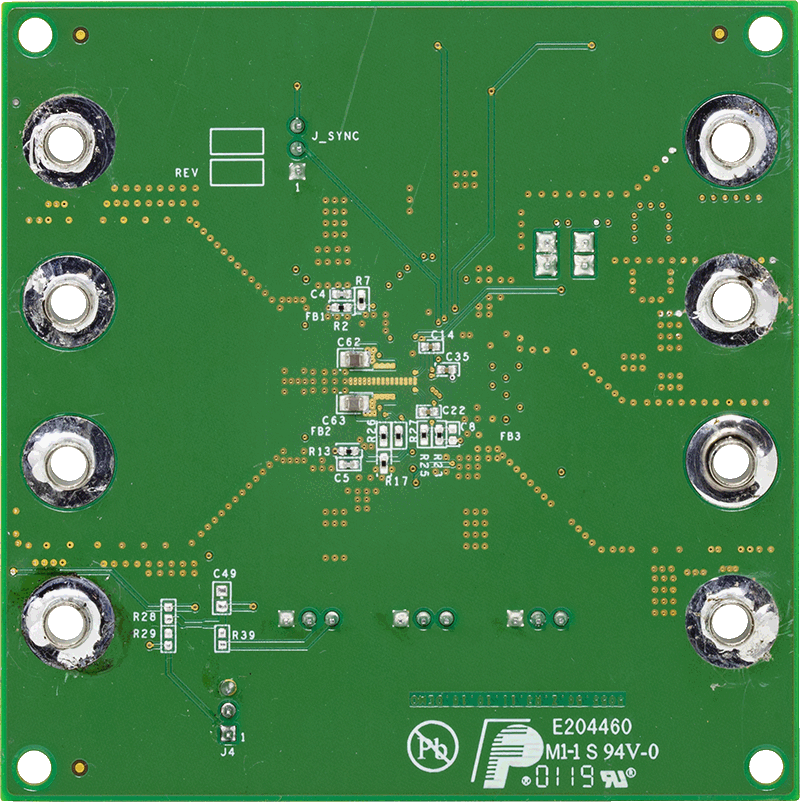

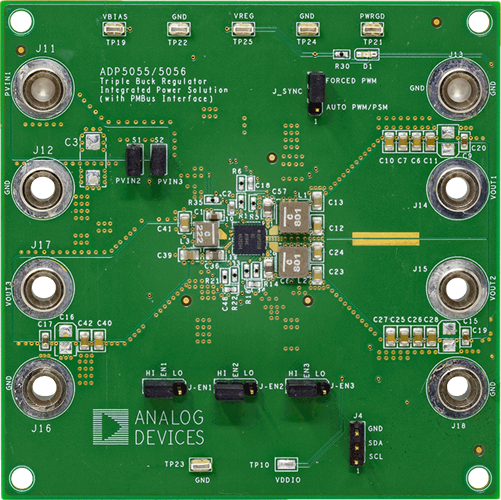

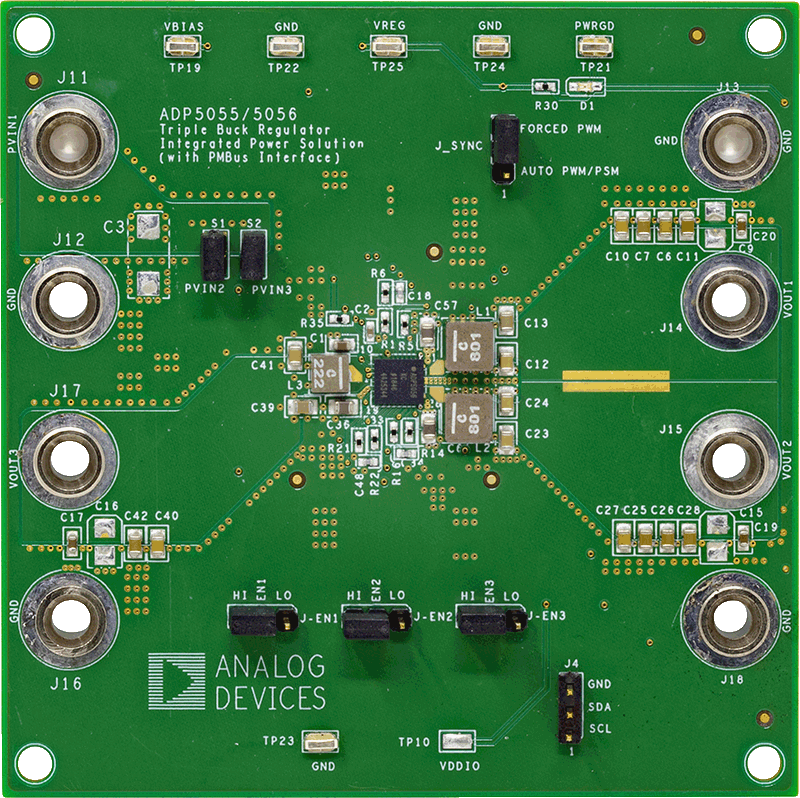

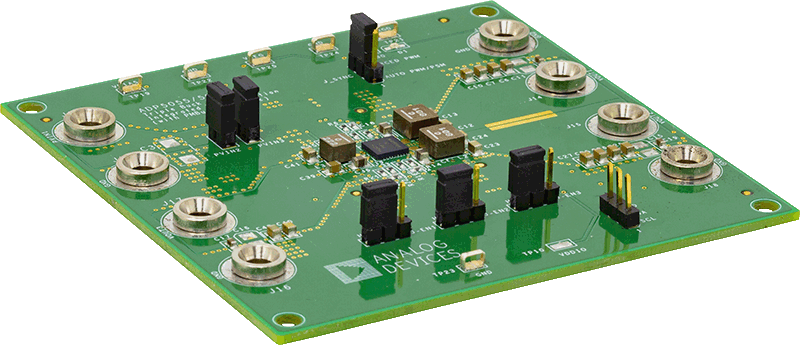

  • ADP5056用の全機能内蔵型評価用ボード
    • チャンネル1およびチャンネル2：7A同期整流式降圧レギュレータ、または並列動作時に14Aの出力
    • チャンネル3：3A同期整流式降圧レギュレータ
  • PSMまたはFPWMの動作が選択可能
  • 2.5MHz～250kHzのプログラマブル・スイッチング周波数
  • 周波数同期の入力または出力

製品概要

このユーザ・ガイドは、ADP5056の評価について記述すると共に、回路図とプリント回路基板（PCB）レイアウトの詳細を説明しています。

ADP5056-EVALZは、43端子ランド・グリッド・アレイ（LGA）パッケージに3個の高性能降圧レギュレータを組み込み、性能とボード・スペースに対する厳しい条件をクリアする、ADP5056を搭載しています。ADP5056-EVALZは、プレレギュレーションなしで、最大18Vの入力電圧に直接接続できます。

デバイスの詳細は、アナログ・デバイセズから入手可能なADP5056データシートに記載されています。ADP5056を評価する際は、本ユーザ・ガイドと併せて、このデータシートを参照してください。
