MAX9240
6.25MHz～100MHz、25ビットGMSLデシリアライザ、同軸またはSTPケーブル用、ライン障害検出付き
同軸またはSTPケーブル用、ライン障害検出付き、7mm x 7mmの小型TQFNパッケージの堅牢な1.5Gbpsデシリアライザ
製品の詳細
- カメラアプリケーションに最適
- 低コスト50Ω同軸ケーブルとFAKRAコネクタ、または100Ω STPで動作
- エラー検出/補正
- クロックストレッチ機能を備えたI²C-I²Cモードの制御チャネル：9.6kbps～1Mbps
- クラス最高レベルの消費電流：90mA (max)
- メガピクセルカメラ用ダブルレートクロック
- ケーブルイコライゼーションによって15mのケーブルでフルスピードが可能
- 48ピンTQFN-EPパッケージ(7mm x 7mm、0.5mmリードピッチ)
- メガピクセルカメラに対応する高速データデシリアライズ機能
- シリアルビットレート：最大1.5Gbps (シングルまたはダブル出力：6.25MHz～100MHzクロック)
- 柔軟なシステム設計を可能にする複数の制御チャネルモード
- UART-UARTまたはUART-I²Cモードの制御チャネル：9.6kbps～1Mbps
- EMIおよびシールドの要件を軽減
- 入力：100mV～500mVシングルエンドまたは50mV～400mV差動に設定可能
- パラレル出力の設定可能なスペクトラム拡散によるEMIの低減
- シリアル入力のスペクトラム拡散をトラッキング
- カメラの起動および検証用のペリフェラル機能
- シリアルリンクのBERテスト用のPRBSチェッカ内蔵
- シリアルリンクの相互短絡、グランドへの短絡、バッテリへの短絡、またはオープンに対する障害検出
- 2つのGPIOポート
- カメラのフレーム同期トリガおよびその他の用途の専用｢アップ/ダウン｣GPI
- スリープモードからのリモート/ローカルウェイクアップ
- 車載用および産業用の厳しい要件に適合
- 動作温度：-40℃～+105℃
- IEC 61000-4-2 ESD保護：±10kV接触および±15kV気中放電
- ISO 10605 ESD保護：±10kV接触および±30kV気中放電

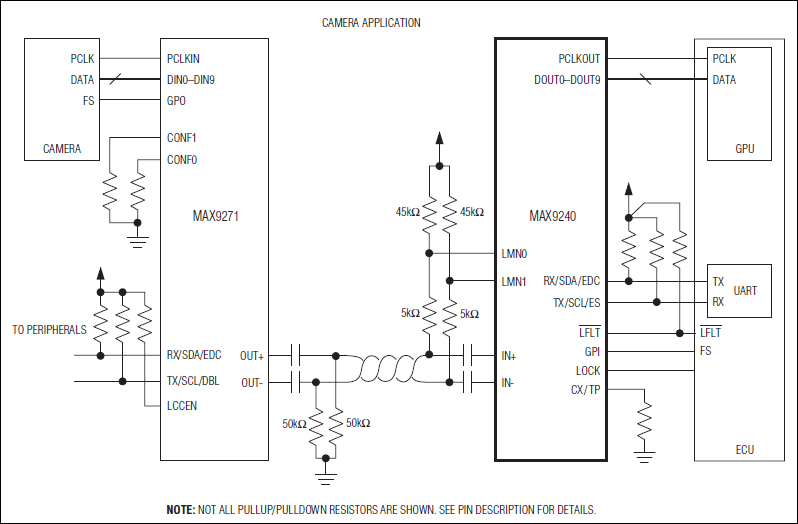

小型デシリアライザのMAX9240は、50Ω同軸または100Ωシールドツイストペア(STP)ケーブル上でGMSLシリアライザとインタフェースするように設計されています。このデバイスは、シリアライザのMAX9271またはMAX9273とペアを構成します。
パラレル出力は、シングルまたはダブル出力に設定可能です。ダブル出力は、各ピクセルクロックサイクルでパラレルワードの半分をストローブ出力します。ダブル出力は、ダブル入力機能を備えたGMSLシリアライザと組み合わせて使用することができます。
このデバイスは、9.6kbps～1Mbpsで動作する制御チャネルを内蔵しています。この制御チャネルを使用することによって、マイクロコントローラ(µC)は、ビデオタイミングから独立して任意の時点で、シリアライザ/デシリアライザ、ペリフェラルデバイスの各レジスタを設定することができます。2つの設定可能なGPIOポートおよび継続的にサンプリングされるGPI入力が利用可能です。
より長いケーブルを使用するために、このデバイスは設定可能なイコライザを備えています。パラレル出力は、設定可能なスペクトラム拡散が利用可能です。シリアル入力は、ISO 10605およびIEC 61000-4-2 ESD規格に準拠しています。コア電源範囲は1.7V～1.9Vで、I/O電源範囲は1.7V～3.6Vです。このデバイスは48ピンTQFN-EPパッケージ(7mm x 7mm、0.5mmリードピッチ)で提供され、-40℃～+105℃の温度範囲で動作します。
アプリケーション
- 車載カメラシステム
