MAX20317
製造中ユニバーサル3.5mmØアクセサリ管理IC
ユニバーサルジャックインタフェースソリューション、広範なアクセサリのパワーマネージメントおよびインタフェース制御内蔵
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$0.96
製品の詳細
- ユニバーサル3.5mmジャックタイプのサポートによって広範囲のアプリケーションが可能
- CTIAおよびOMTPヘッドセット用の自動設定
- MEMSマイクロフォン対応
- 50mΩグランドスイッチ
- 3.5mmジャックを介した給電によってアクセサリの長時間利用を実現
- パワードアクセサリ/ヘッドセット検出
- ANCヘッドセットなどのパワーアクセサリへのバイパススイッチ
- パワードアクセサリモードでの設定可能なボタン検出
- アクセサリへのデータ通信の新しい経路を実現
- 3.5mmジャックによる電力線通信
- パワーモードでの双方向デジタルデータ通信
- 新しいアクセサリタイプの出現に対応
- 自動音量調整の導入によって快適なサウンドを提供
- 高精度ヘッドセットインピーダンスに基づく適応型音量制御
- 誤挿入検出
- 小型形状で基板スペースを節約
- 20ピンWLP (1.65mm x 2.05mm、4 x 5アレイ、0.4mmピッチ)

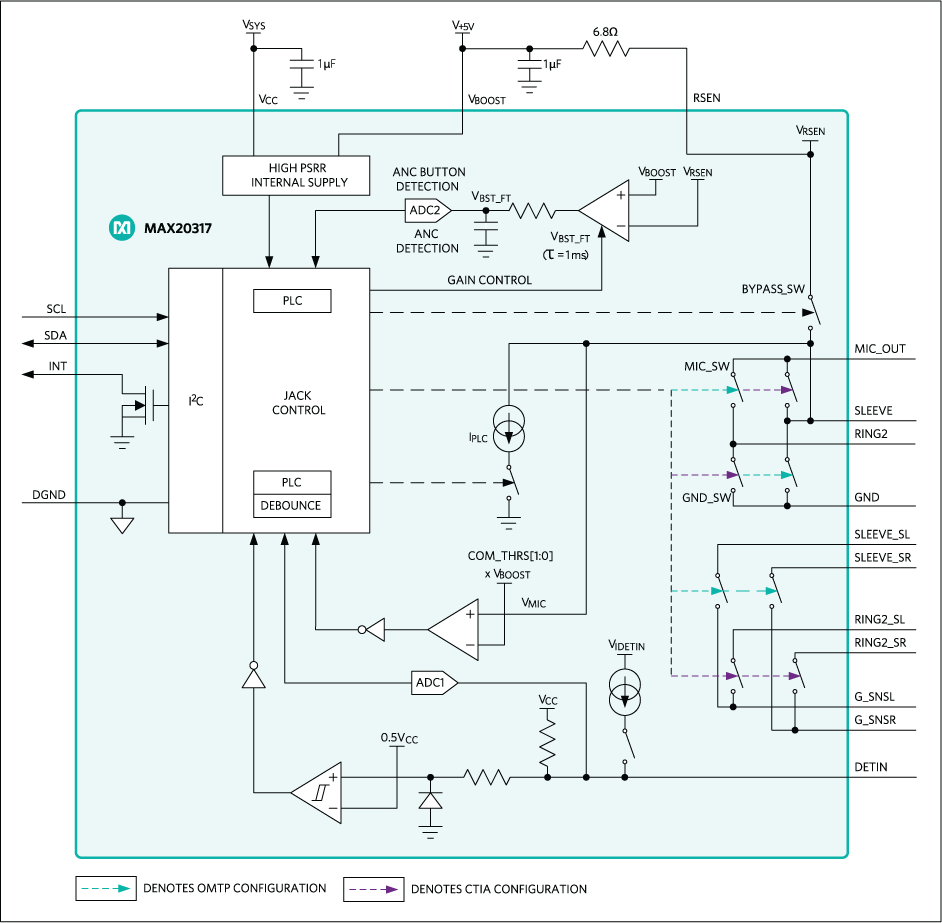

MAX20317はI2C制御可能、ユニバーサル3.5mmØアクセサリ管理ICです。このデバイスは、ユニバーサルジャックインタフェースソリューション、およびアクティブノイズキャンセリング(ANC)ヘッドセットなどのパワードアクセサリのパワーマネージメントおよびインタフェース制御用の小型ソリューションを提供します。
MAX20317は、ヘッドセットのインピーダンスを高精度、トリプル電流ソース8ビット ADCで自動的に測定します。インピーダンス検出後、このデバイスはヘッドセットがCTIAまたはOMTP構成の場合も検出し、SLEEVEおよびRING2端子を自動的に設定してマイクロフォンおよびグランドラインを適切に接続します。
ブースト電源印加時、MAX20317はANCヘッドセットの存在を検出することができます。ANCヘッドセットが検出されイネーブルされているとき、ボタン押下監視回路が作動し、検出抵抗での電圧降下を検出することによってボタン押下を通知します。
MAX20317は、ホストデバイスとデータを交換するための電力線通信ツールをヘッドセットに提供します。
MAX20317は、コネクタのSLEEVEおよびRING2端子からの2つの個別のグランド検出入力を備え、オーディオコーデックに高いグランド絶縁を提供します。
MAX20317は省スペース、20ピンウェハレベルパッケージ(WLP) (1.65mm x 2.05mm、0.4mmピッチ)で提供され、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- ノートブックPC
- ファブレット
- スマートフォン
- タブレットPC
ドキュメント
データシート 1
信頼性データ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX20317EWP+ | 20-WLCSP-N/A | ||
| MAX20317EWP+T | 20-WLCSP-N/A |
これは最新改訂バージョンのデータシートです。
評価用キット
MAX20317の評価キット
