LTC1563

製造中

アクティブRC、4次ローパス・フィルタ・ファミリ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$2.47
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 非常に使いやすい － 単一の抵抗値でカットオフ周波数を設定（2.56kHz < fc < 256khz）
  • 非常に高い柔軟性　－ 異なる抵抗値で利得ありまたはなしで任意の伝達関数が可能（2.56kHz < fc < 256khz）
  • LTC1563-2：単一の抵抗値でユニティ・ゲイン・バターワース応答、異なる抵抗値で利得ありまたはなしの他の応答が可能
  • LTC1563-3：単一の抵抗値でユニティ・ゲイン・ベッシェル応答、異なる抵抗値で利得ありまたはなしの他の応答が可能
  • レール・トゥ・レール入力および出力電圧
  • 単一3V（2.7V最小）から±5V電源で動作
  • 低ノイズ：fc＝25.6kHzの場合は36μVRMS、fc ＝ 256kHzの場合は60μVRMS
  • fc精度<±2%（標準）
  • DCオフセット1mV未満
  • カスケード接続により8次ローパス・フィルタの形成が可能
  • 細型SSOP16パッケージ
LTC1563
アクティブRC、4次ローパス・フィルタ・ファミリ
Single 3.3V, 256Hz to 256kHz Butterworth Lowpass Filter Frequency Response Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC1563-2
  • LTC1563-3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

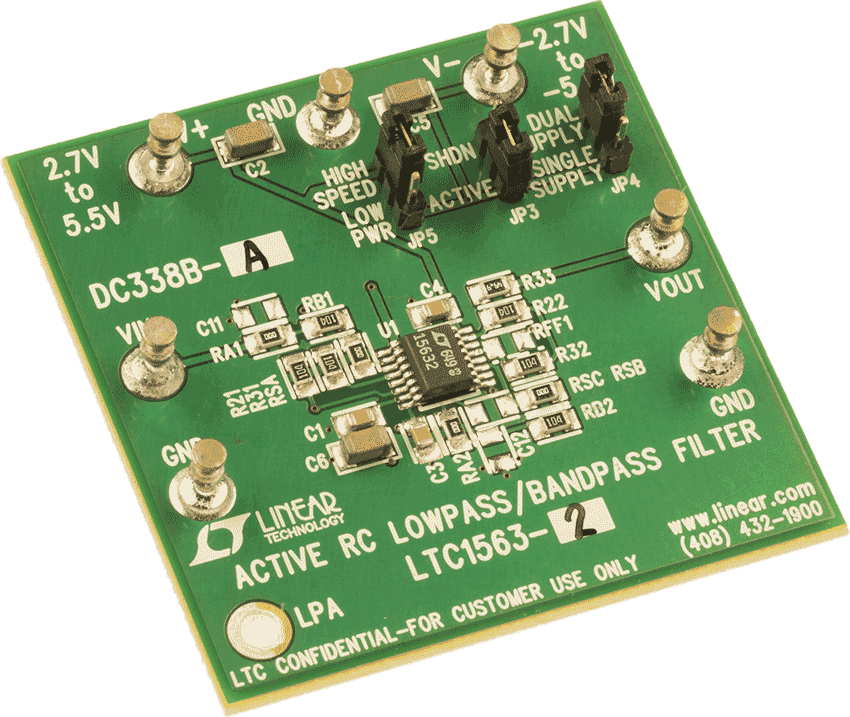

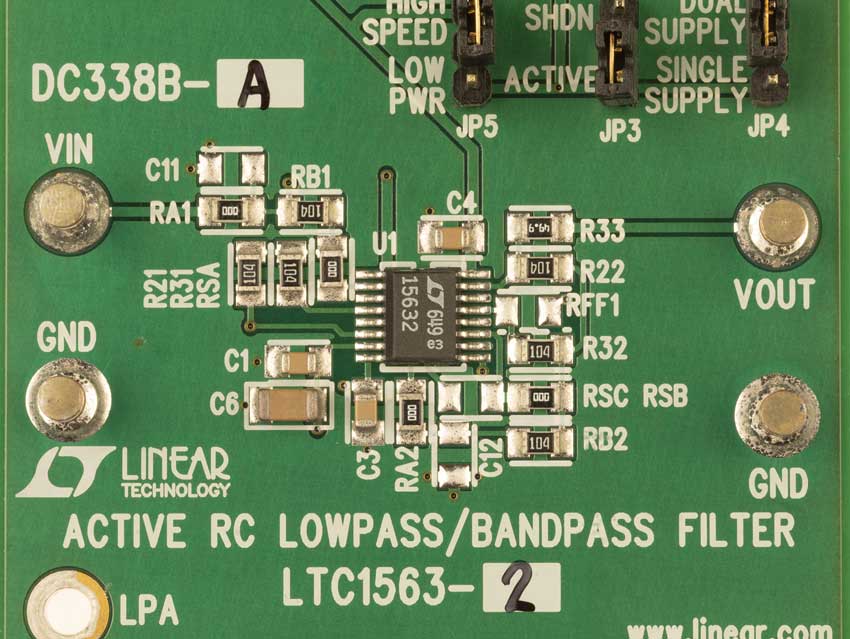

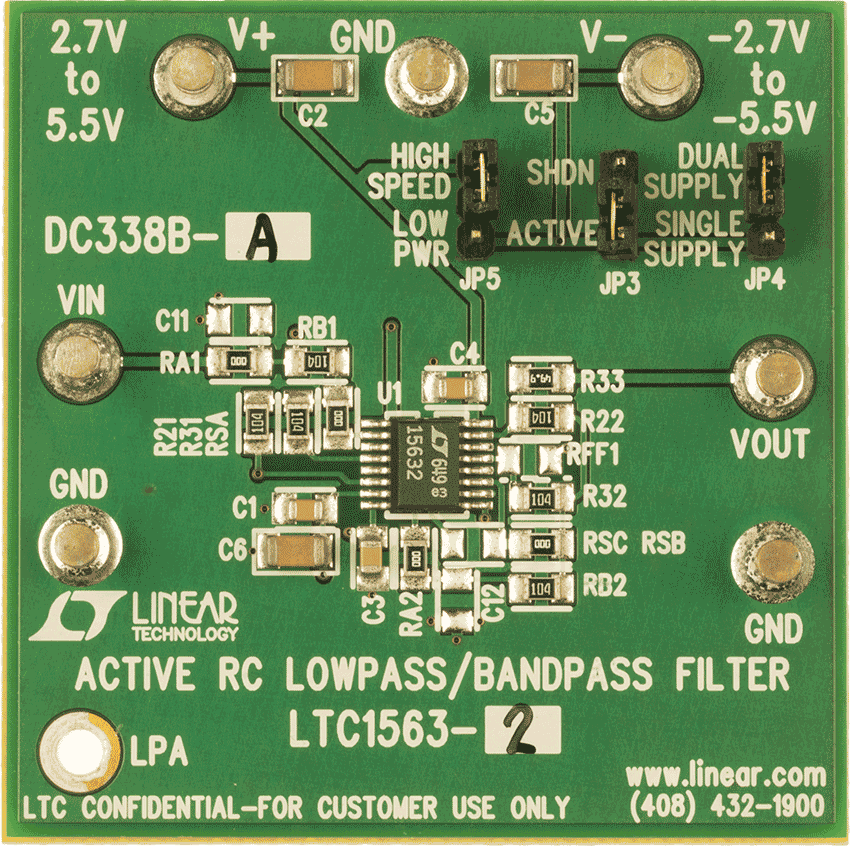

DC338B-A

LTC1563-2CGN Demo Board | Universal Lowpass Filter

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10

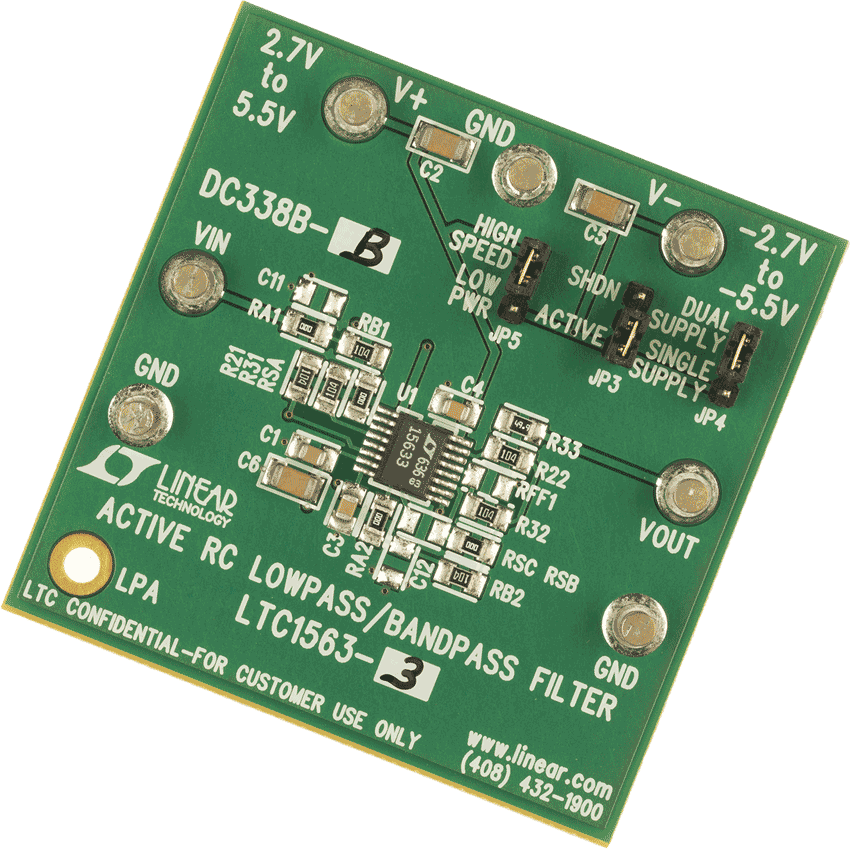

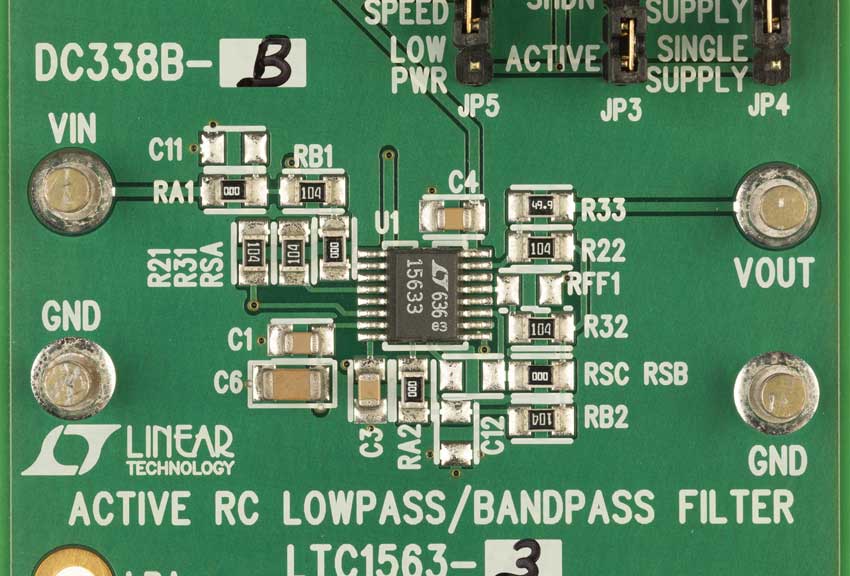

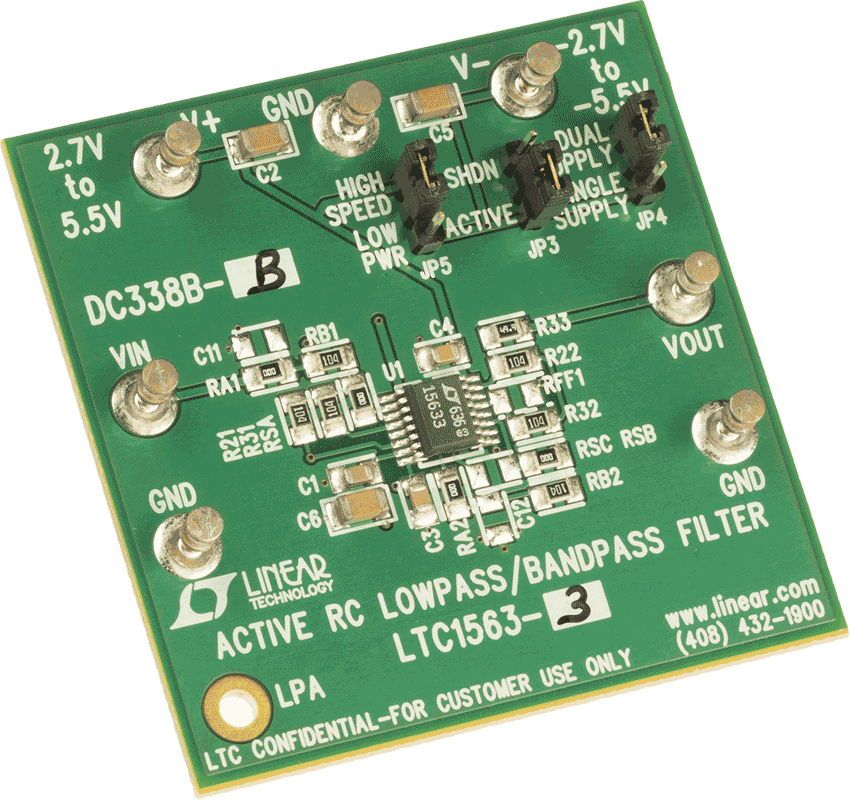

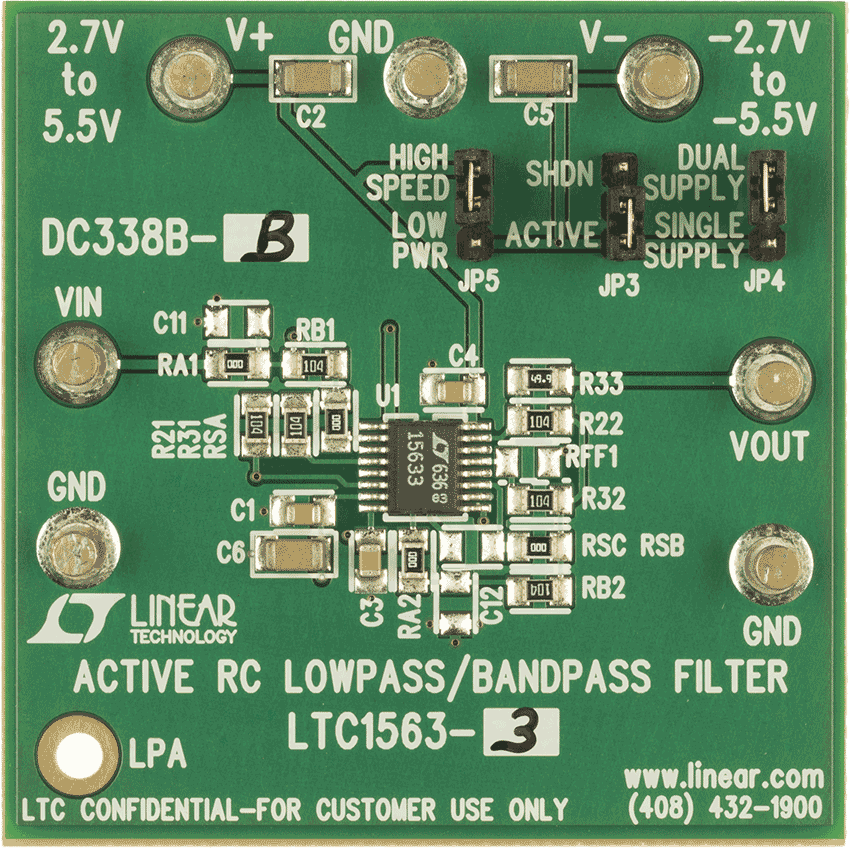

DC338B-B

LTC1563-3CGN Demo Board | Universal Lowpass Filter

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.
DC338B-A
LTC1563-2CGN Demo Board | Universal Lowpass Filter

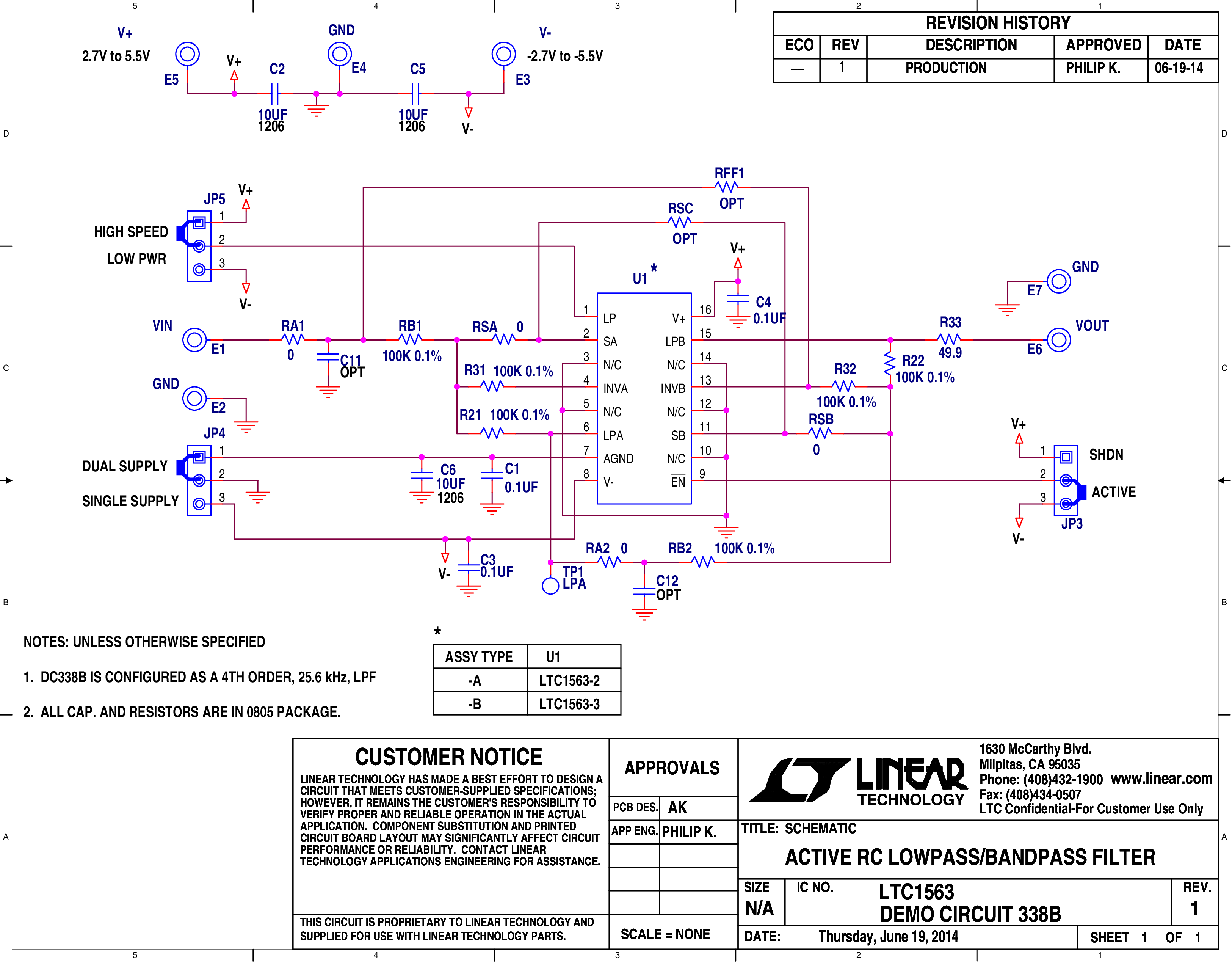

DC338B-A Demo Board DC338B-A Demo Board DC338B-A Demo Board DC338B-A Demo Board DC338B - Schematic
DC338B-B
LTC1563-3CGN Demo Board | Universal Lowpass Filter
DC338B-B Demo Board DC338B-B Demo Board DC338B-B Demo Board DC338B-B Demo Board DC338B - Schematic
