DS9098P

新規設計に推奨

iButtonリテイナ

データシート (Rev. 4)
製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$1.67
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

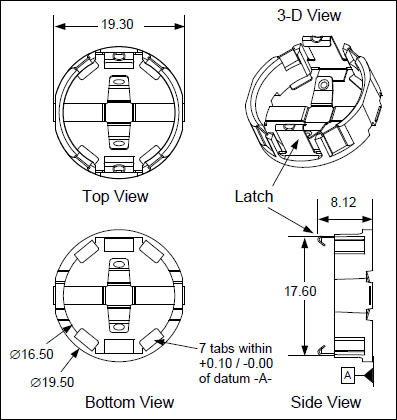

  • Compact Receptacle for F5 iButton® Mounting
  • Fully Backward-Compatible to DS9098
  • Contacts are Stainless Steel with Selective 100% Matte Tin Plating for Optimal Pb-free Solderability to PCB
  • Retainer to iButton Connection is Stainless Steel to Stainless Steel
  • Withstands Up to +250°C for Surface Mounting
  • Double Redundancy of Contacts (2 plus 2)
  • Contact Force Exceeds 2N for Reliable Connection
  • Prevents Reversed Insertion
  • At Insertion, the iButton is Latched for Retention
  • The iButton Pops Up for Removal When Latch is Released
  • Gentle Deflection of Latches Allows Removal of the iButton
  • > 25 Insertion/Withdrawal Cycles with No Performance Degradation
  • Compatible with Standard Pick and Place Equipment
  • Cleaning Fluids Drain Freely for Quick Cleanup
DS9098P
iButtonリテイナ
DS9098P：iButtonリテイナー
