DS1854

2モニタ付き、デュアル温度制御の抵抗器

データシート (Rev. 1)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 全部で4モニタチャネル(温度、VCC、MON1、MON2)
  • 2個の外部アナログ入力(MON1、MON2)
  • 内部ダイレクト-ディジタル変換の温度センサ
  • 2個の50kΩ、リニア、256ポジション、不揮発性温度制御可変抵抗器
  • 抵抗器の設定値が2℃刻みで変更可能
  • モニタリングとID情報へのアクセスが個々のデバイスアドレスを用いて設定可能
  • 抵抗器ディセーブル(開路)機能
  • 2線式シリアルインタフェース
  • TTL/CMOS互換入力とオープンドレイン出力を備えた2つのバッファ
  • 3.3Vまたは5V電源で動作
  • SFF-8472準拠
DS1854
2モニタ付き、デュアル温度制御の抵抗器

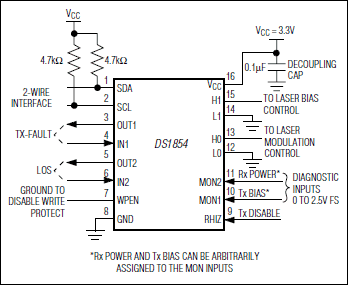

DS1854：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
DS1852
光トランシーバ診断モニタ
デジタル・ポテンショメータ 3
DS1845
新規設計には非推奨 デュアルNVポテンショメータおよびメモリ
DS1847
新規設計には非推奨 デュアル温度制御NV可変抵抗
DS1855
新規設計には非推奨 デュアル不揮発性デジタルポテンショメータおよびセキュアメモリ
高精度抵抗ネットワーク 2
DS1848
新規設計には非推奨 デュアル温度制御NV可変抵抗およびメモリ
DS1858
新規設計には非推奨 3つのモニタ付き、デュアル温度制御の抵抗器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DS1859EVKIT

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

今すぐ購入 詳細を表示

機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能

    • 製品詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ

    eval board
    schematic 2
    DS185XEVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    今すぐ購入 詳細を表示

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能

    • 製品詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ

    eval board
    schematic 3
    DS1858EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    今すぐ購入 詳細を表示

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能

    • 製品詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ

    eval board
    schematic 4
    DS1857EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    今すぐ購入 詳細を表示

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能

    • 製品詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ

    eval board
    schematic 5
    DS1854EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    今すぐ購入 詳細を表示

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能

    • 製品詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    DS1859EVKIT
    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

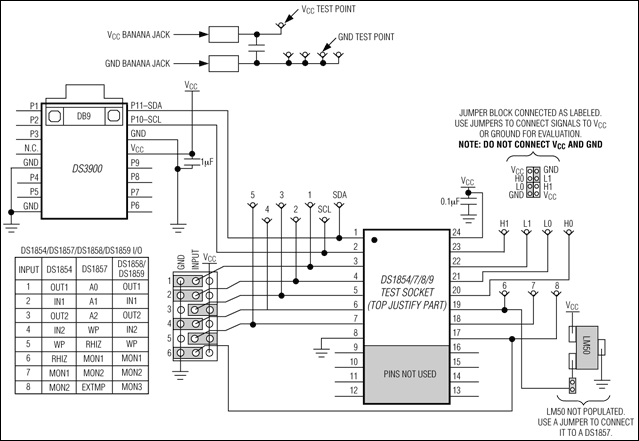

    DS185XEVKIT：標準アプリケーション回路
    DS185XEVKIT
    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット
    DS185XEVKIT：標準アプリケーション回路
    DS1858EVKIT
    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット
    DS185XEVKIT：標準アプリケーション回路
    DS1857EVKIT
    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット
    DS185XEVKIT：標準アプリケーション回路
    DS1854EVKIT
    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット
    DS185XEVKIT：標準アプリケーション回路
