ADG622

製造中止

SPSTスイッチ、デュアル、CMOS、±5V/5V、4Ω

データシート (Rev. B)

Viewing:

製品の詳細

オン抵抗：5.5Ω（max）
オン抵抗平坦性：0.9Ω（max）
2.7～5.5Vの単電源
±2.7～±5.5Vの両電源

レールtoレール動作
8ピンSOT-23および8ピンマイクロSOIC
消費電力：＜0.1μW（typ）
TTL/CMOS互換入力

推奨代替製品

SPSTスイッチ、デュアル、CMOS、±5V/5V、4Ω

ドキュメント

ユーザ・ガイド 1

UG-1037: Evaluation Board for 10-Lead MSOP Devices in the Switches and Multiplexers Portfolio (Rev.0) 08/24/2016

技術記事 3

Temperature monitor measures three thermal zones 12/11/2003

Data-acquisition system uses fault protection 04/15/2004

Enhanced Multiplexing for MEMS Optical Cross Connects 08/01/2003

よく聞かれる質問 1

FAQ 12/07/2014

製造中止品のデータシート 1

ADG621/ADG622/ADG623: SPSTスイッチ、7Ω、CMOS、±5V/5V、デュアル (Rev.0) 09/10/2008

これは最新改訂バージョンのデータシートです。

評価用キット

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

今すぐ購入詳細を表示

機能と利点

10 ピン MSOP 評価用ボード
クランプによってメイン・デバイスを簡単に変更可能
ゴールド・ピン・コネクタによって受動部品の追加が可能
信号入出力用の SMB コネクタ
プロトタイピングを可能とするオンボードの追加スペース

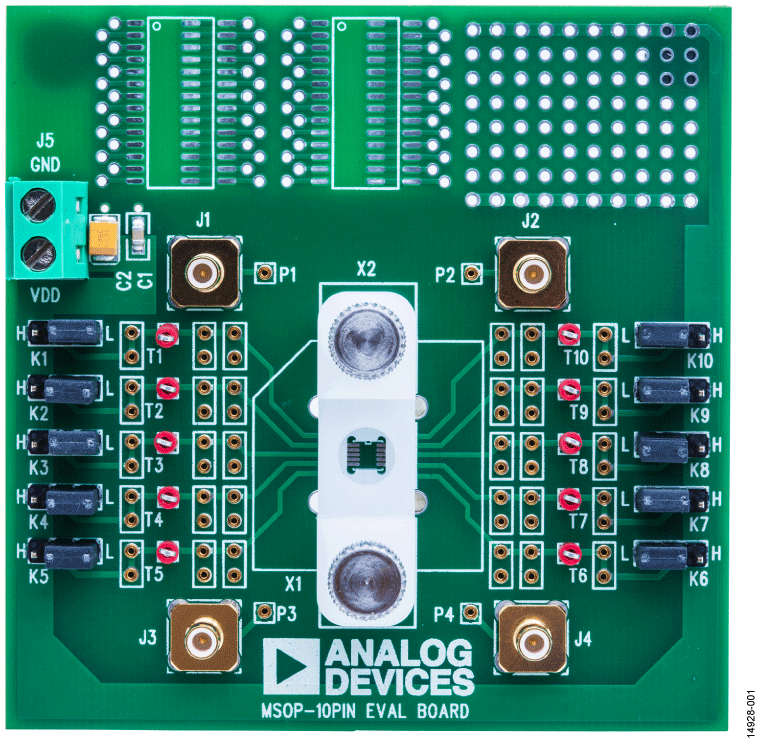

製品詳細

EVAL-10MSOPEBZ 評価用ボードは、別売のスイッチおよびマルチプレクサのポートフォリオの 10 ピン MSOP デバイスを評価します。EVAL-10MSOPEBZ にはクランプが付属しており、ハンダ処理なしで 10 ピン MSOP デバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用することが可能です。

10 ピン MSOP デバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンには K1 から K10 まで対応するリンクがあり、VDD または GND のいずれかに設定できます。ワイヤ・スクリュー端子は VDD と GND を供給します。ボード上の SMB コネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。

テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

資料

UG-1037: Evaluation Board for 10-Lead MSOP Devices in the Switches and Multiplexers Portfolio (Rev.0)
266.16 K
