ADAU1777

製造中

低消費電力コーデック、ADC4個／DAC2個内蔵、オーディオ・プロセッサ付き

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$7.76
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • プログラマブル・オーディオ処理エンジン
    • 高速（最大768 kHz）処理経路と低速処理経路
    • バイクォッド・フィルタ、リミッター、音量制御、ミキシング
  • 低遅延、 24ビットの ADCとDACを内蔵
    • S/N比：102 dB（PGAとADCを通し、A重み付けフィルタをかけた場合）
    • 組み合わせたS/N比：108 dB（DACとヘッドフォンを通し、A重み付けフィルタをかけた場合）
  • シリアル・ポートのサンプリング・レート：8kHz～192 kHz
  • アナログ to アナログの遅延: 5us
  • 4つのシングルエンド・アナログ入力：マイクロフォン入力又はライン入力として設定可能
  • 2つのステレオ・デジタル・マイクロホン入力
  • ステレオ・アナログ・オーディオ出力（シングル・エンド又は差動）：ライン出力又はヘッドフォン・ドライバとして設定可能
  • PLLは8 MHz ～ 27 MHzの任意の入力クロックに対応
  • 全二重、非同期サンプル・レート・コンバータ(ASRC)
  • 電源
    • アナログ／デジタル入力/出力：1.8V～3.3V
    • デジタル信号処理（DSP）コア：1.1 V ～ 1.8 V
  • 低消費電力
  • I2C制御インターフェースとSPI 制御インターフェース、I2C EEPROMからのセルフ・ブート
  • デジタル制御と出力のための7個の多目的(MPx) ピン
ADAU1777
低消費電力コーデック、ADC4個／DAC2個内蔵、オーディオ・プロセッサ付き
ADAU1777 Functional Block Diagram ADAU1777 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

SigmaStudio®

アナログ・デバイセズのDSPオーディオ・プロセッサおよびA2B®（オートモーティブ・オーディオ・バス）トランシーバー向けにプログラミング、開発、チューニングを行うソフトウェアのグラフィック開発ツール

詳細を表示

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADAU1777

ADAU1777 評価用ボード

今すぐ購入 詳細を表示

製品詳細

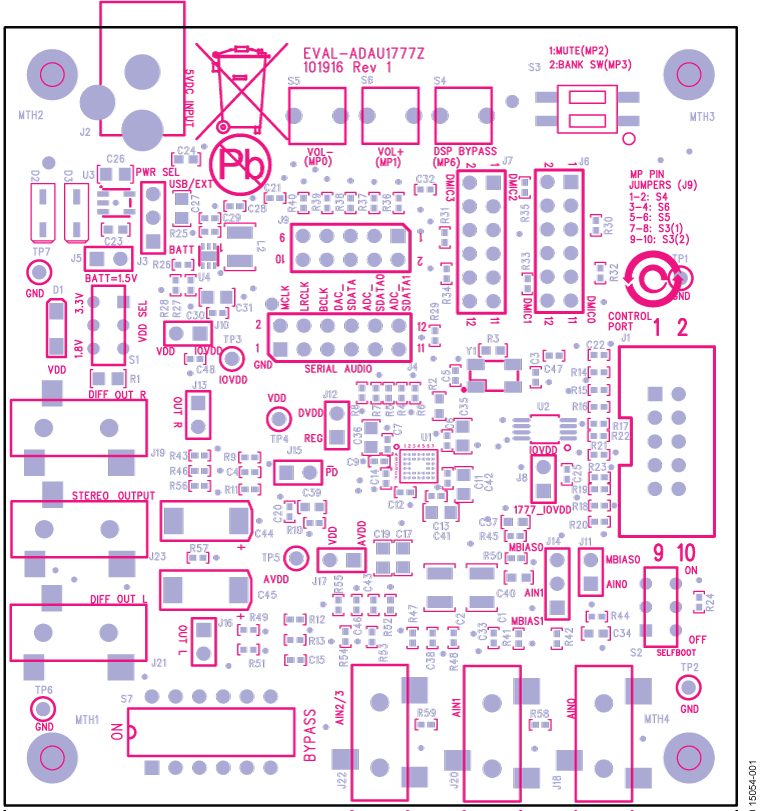

この評価用ボードは ADAU1777 のすべてのアナログおよびデジタル入出力へのフル・アクセスを提供します。ADAU1777 コアは、USB 接続を介して評価用ボードに接続される、アナログ・デバイセズの SigmaStudio™ ソフトウェアを使って制御します。この評価用ボードは ADAU1777 のすべてのアナログおよびデジタル入出力へのフル・アクセスを提供します。ADAU1777 コアは、USB 接続を介して評価用ボードに接続される、アナログ・デバイセズの SigmaStudio™ ソフトウェアを使って制御します。EVALADAU1777Z は、単 4 バッテリ 1 本、USB バス、または 3.8 V ～ 5.5 V の単電源で給電できます。これらの電源のいずれかがボードの必要電圧にレギュレートされます。プリント基板（PCB）は 4 層設計、内層は 1 つのグラウンド・プレーンと 1 つの電源プレーンです。ボードには、外付けマイクロフォンとスピーカー用のコネクタがあります。外付けまたはオンボードの 12.288 MHz パッシブ水晶発振器によってマスター・クロックを提供できます。
EVAL-ADAU1777
ADAU1777 評価用ボード

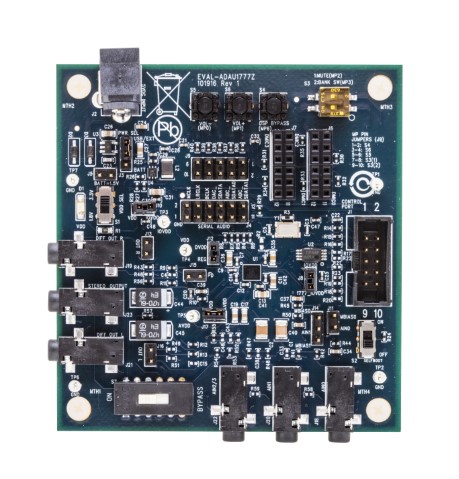

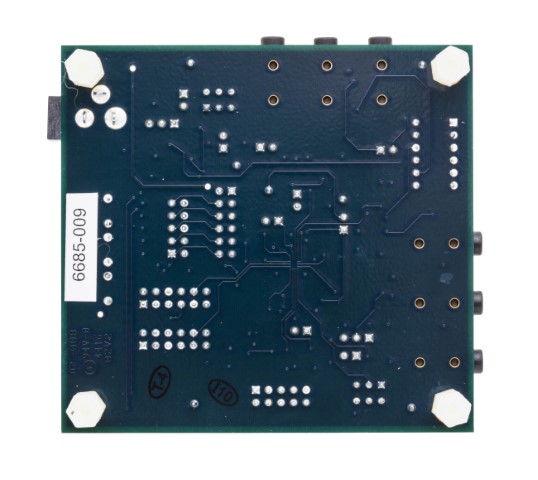

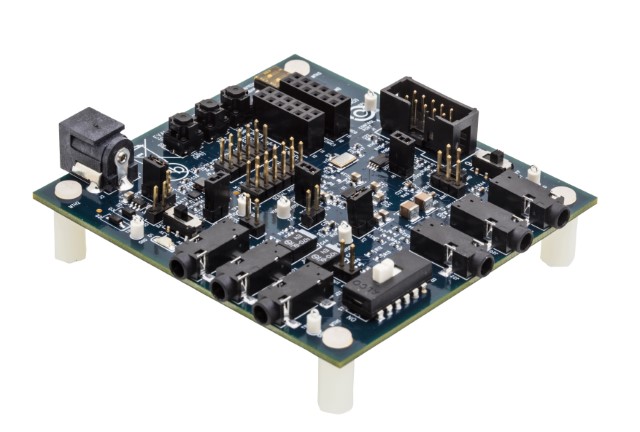

EVAL-ADAU1777Z Image EVAL-ADAU1777Z (angle) EVAL-ADAU1777Z (top) EVAL-ADAU1777Z (bottom)
