TMCM-1290

新規設計に推奨

1軸コントローラおよびドライバ・モジュール

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$29.50
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源電圧：+4.5～+36V DC
  • 実効値が最大2.1Aのモータ電流
  • RS485およびSPI
  • TMCL™およびModbusプロトコル・スタック
  • ステッピング・モータ・ドライバ内蔵
  • 8点モーション・コントローラ内蔵
  • ABNインクリメンタル・エンコーダ・インターフェース
  • StealthChop2、CoolStep、StallGuard2、SpreadCycleに対応
  • リファレンス・スイッチ入力
  • アナログIOおよびデジタルIO
  • ペリフェラル用+3.3V電源
  • コンパクトなサイズ（24mm × 20.5mm）
TMCM-1290
1軸コントローラおよびドライバ・モジュール

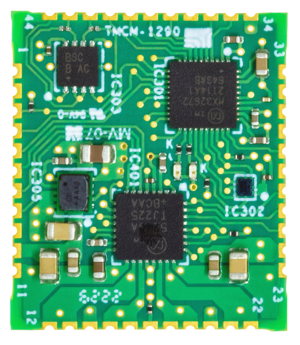

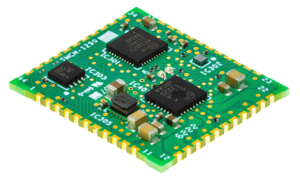

TMCM-1290 Angle View TMCM-1290 Top View
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
µModule 降圧レギュレータ 2
MAXM15068
新規設計に推奨 7.5V～60V、200mA、Himalaya uSLICステップダウンパワーモジュール
MAXM15464
新規設計に推奨 4.5V～42V、300mA、Himalaya uSLICステップダウンパワーモジュール
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェアおよびシミュレーション 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
TMCM-1290-EVAL

TMCM-1290-EVAL Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 2-phase stepper motor up to 2.1ARMS coil current (3APEAK)
  • Supply Voltage: 12V to 31V DC
  • SPI, RS485, and UART (optional) interface
  • TMCL™ and Modbus protocol stack
  • Integrated stepper motor driver
  • Integrated 8-point motion controller
  • Encoder interface and reference switch input
  • StealthChop2, CoolStep, StallGuard2, SpreadCycle Support
  • Analog and Digital IO

製品詳細

The TMCM-1290-EVAL evaluates the TMCM-1290 as a standalone board with TMCL-IDE evaluation capabilities. It uses the standard schematic and offers several options to test different modes of operation. The TMCM-1290 is a module for two-phase bipolar stepper motors up to 2.1ARMS (3APEAK). It can be con gured through an SPI/RS485/UART interface option.

APPLICATIONS

  • Broad Market
  • System Integrators
  • Lab Automation
  • Textile
  • Packaging
  • Life Sciences
  • Semiconductor Handling
  • Pumps and Motor Drives
  • Multi-Axis Applications
TMCM-1290-EVAL
TMCM-1290-EVAL Evaluation Board

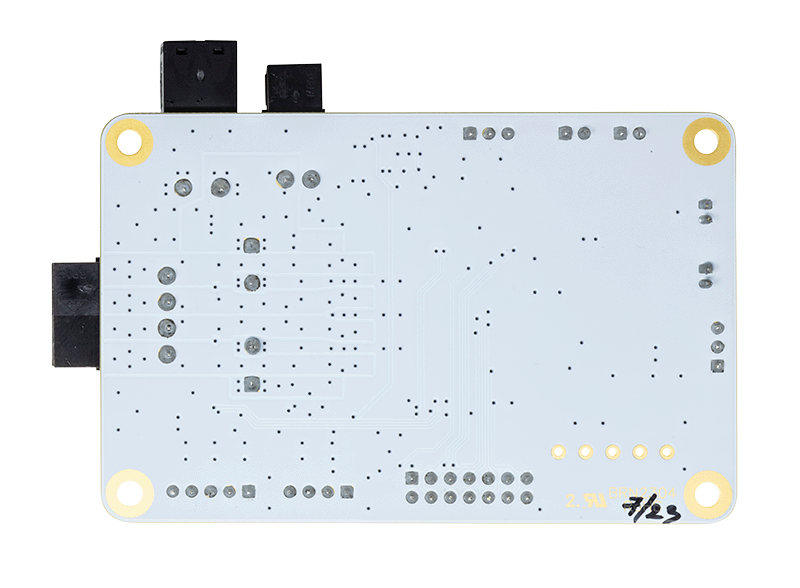

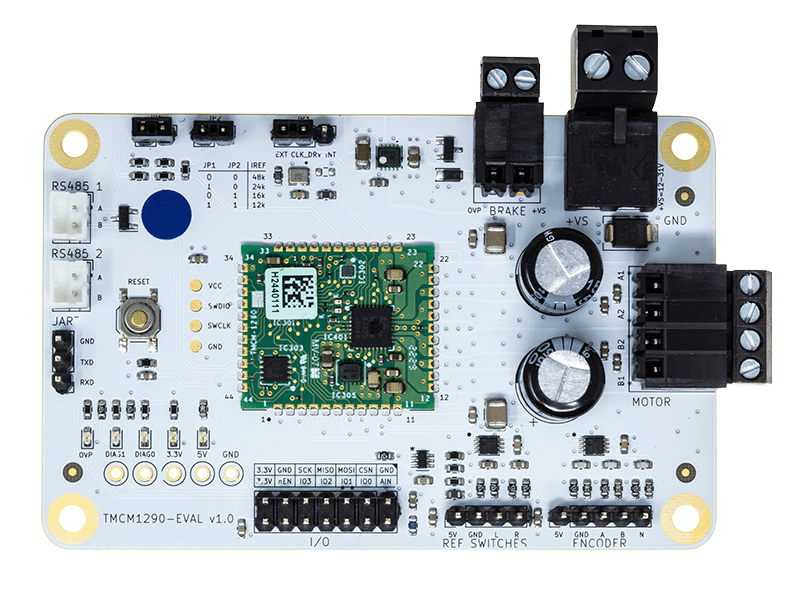

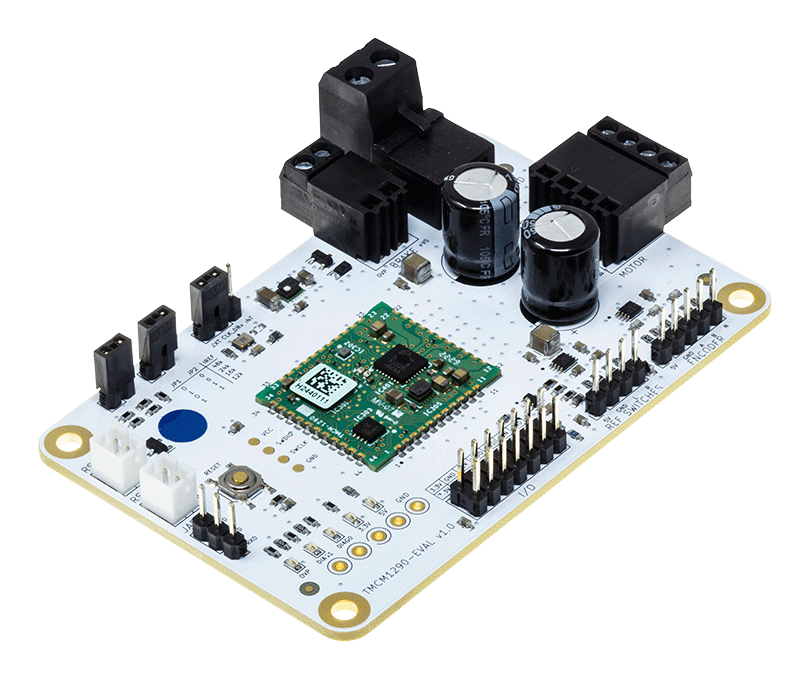

TMCM-1290-EVAL Board Photo Angle View TMCM-1290-EVAL Board Photo Top View TMCM-1290-EVAL Board Photo Bottom View
