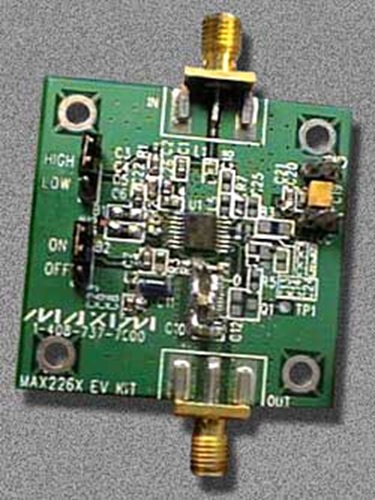

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • Schematic of 2265 Evaluation Kit (PDF)
  • Bill of Materials Pt 1
  • Bill of Materials Pt 2
  • Performance Results of the MAX2265
下载设计文件 97.25 K

描述

本设计将 MAX2265 RF功率放大器调谐在蜂窝频段的CDMA手机，使其满足28.5dBm的输出功率，并提供-45dBc的ACPR1和34%的PAE。利用评估板进行调谐和测试。

MAX2265是为美国蜂窝频段基于IS-95的CDMA、PDC和基于IS-136的TDMA调制方式设计的线性RF功率放大器。为改善PAE，MAX2265提供了一种连续调节偏置电流的结构，可有效抑制电流回馈。使用这种方法，放大器的线性度(也就是邻信道功率比，ACPR)可以保持相当高的稳定度，而输出功率和电流消耗将会减小。于是，在连续变化的输出控制范围内保持预期的线性度、并可提高低功率输出模式的PAE。
