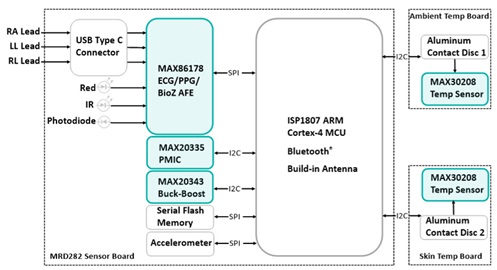

图示的电路板已装配完成且经过测试。

概览

设计资源

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES282# ($642.00) EV Kit
查询库存和在线购买

描述

本参考设计介绍了如何准备和使用MAXREFDES282：健康检测贴片平台。该平台采用胸部贴片设计，并配备高灵敏度光电容积脉搏波(PPG)、心电图(ECG)、生物阻抗(BioZ)和温度生物传感器以及Maxim Integrated®（现已成为Analog Devices®的一部分）的两个电源管理IC (PMIC)，可用于捕获对医疗健康至关重要的生物医学信号。该平台集成多种算法，可根据生物传感器的测量数据来计算心率(HR)、呼吸率(RR)和血氧(SpO2)等生命体征。这些生命体征数据可以在Windows® GUI上实时显示，并记录到本地文件以供深入研究。

参照 重要声明和免责声明 涵盖参考设计和其他Maxim资源*

重要通知及免责声明
请阅读关于ADI设计信息和资源的参考设计免责声明。

领域和技术

所用产品

详情

MAXREFDES282：胸部SpO2、HR、RR和体温生命体征检测平台是一款胸部贴片型评估平台，可用于验证ADI公司多种健康检测应用产品的各种功能。该平台集成一个PPG + ECG + BioZ三合一模拟前端(AFE)传感器 (MAX86178)、两个温度传感器 (MAX30208)和一个3轴加速度计。它还具有一个电源管理IC (MAX20335)、一个降压-升压转换器 (MAX20343)和一个可充电Li+电池。

该贴片平台专为长期无源监测设计，一次充电可运行长达三天。PPG采集系统包含一个红色/红外(IR)光发射源以及一个光电二极管接收器。MAX86178 AFE包含两个可编程大电流LED驱动器和两个高分辨率光学读取信号处理通道，并具有强大的环境光消除功能，非常适合用于SpO2测量。ECG采集系统具有两个湿电极和一个可选的第三电极（右腿驱动[RLD]电极），可配置成1导联ECG测量系统以进行连续心率监测。

高性能BioZ数据采集系统实现了一个硬件电路，使用与ECG系统相同的电极进行RR测量。该贴片平台还配备两个低功耗、高精度的MAX30208温度传感器，能够测量皮肤温度和环境温度。可以在Windows PC上运行自定义的健康检测贴片平台软件工具，并通过蓝牙通信查看和记录实时生命体征。

Required Equipment

The MAXREFDES282 includes the following equipment:

  • MRD282 Sensor Board
    • MAX86178 ECG, PPG, and BioZ Biosensor AFE
    • Two MAX30208 High Accuracy Digital Temperature Sensors
    • MAX20335 Power Management IC
    • LEDs: One IR and One Red [OSRAM SFH7015]
    • One Photodiode [Vishay VEMD8080]
    • 3-Axis Accelerometer [TDK InvenSense ICM-42688-P]
  • USB A to USB-Type C cable
  • USB-Type C to ECG snap electrodes cable
  • Li-Po Battery 190mAh 3.7V [MIKROE-2759]
  • CY5677 CySmart BLE 4.2 USB Dongle (optional when used with Windows BLE)
  • 3M DC Medical “2-in-One” Differential Polyester Film Tape (non-reusable)
  • Water-resistant enclosure (when used with a USB-C cable and the film tape)
  • Red Dot - B01AME7YC0 3M 2560 Multi-Purpose Monitoring Electrode (Remains fresh for 45 days out of the bag)
  • Additional equipment required:
    • PC Running Windows 10+
    • Microsoft .NET Framework 4.7 or above

Quick Start Guide

Button Functionality

The button on the top of the patch is the power button. The only function of this button is to power on and off the patch.

  • To power on the patch, press and hold the power button for 3 seconds and release. The status LED blinks three times and the patch is turned on.
  • To verify that the patch is turned on, press the power button once and the status LED blinks once.
  • To power off the patch, press and hold the power button for 3 to 12 seconds. The status LED turns off upon releasing the button.

You must receive an NDA to order and access the device, software, firmware, and user guide, plus other support collateral such as source code, API documents, example software, and more.

  • 要申请NDA，请填写request form申请表并同意接受相关条款和条件。
  • 申请NDA并不一定保证任何设备或软件会得到批准或发货。
  • NDA需要经过客户服务团队批准，然后会相应地向申请人发出通知。
  • 如果NDA获得批准，客户将需要注册MyMaxim帐户（如果已有帐户，请使用您的详细信息登录），才能访问“软件开发”部分（请注意，只有已批准的 MyMaxim 帐户才会显示此部分）下的zip文件。
