参考设计
设计与集成文件
设计、搭建、测试

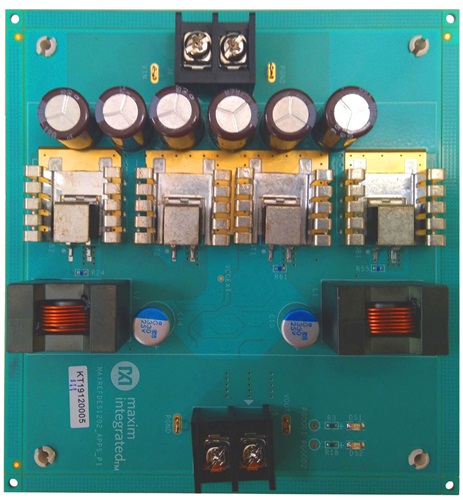

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • Schematic
  • PCB Layout
  • BOM
  • Test Results
下载设计文件 2.2 M

描述

The MAXREFDES1202 is a dual-phase, buck converter reference design developed using the MAX17558, MAX15019A, and MAX17552. This reference design is rated to operate over a wide input voltage range from 15V to 55V. The design can deliver an output power of 360W at 12V.

优势和特点

  • Very High Efficiency > 95% at Full Load
  • Very Low Line Regulation < 0.1% and Very Low Load Regulation < 0.25%
  • Inductor DCR Current Sensing
  • Output-Voltage Ripple < 0.5% at VIN (nom)
  • Overshoot < 3% for 50% Step Load
