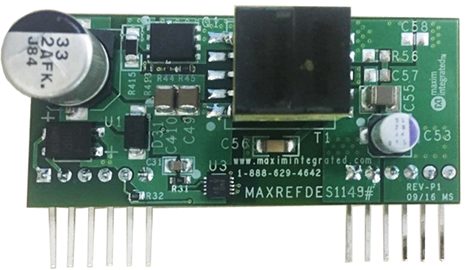

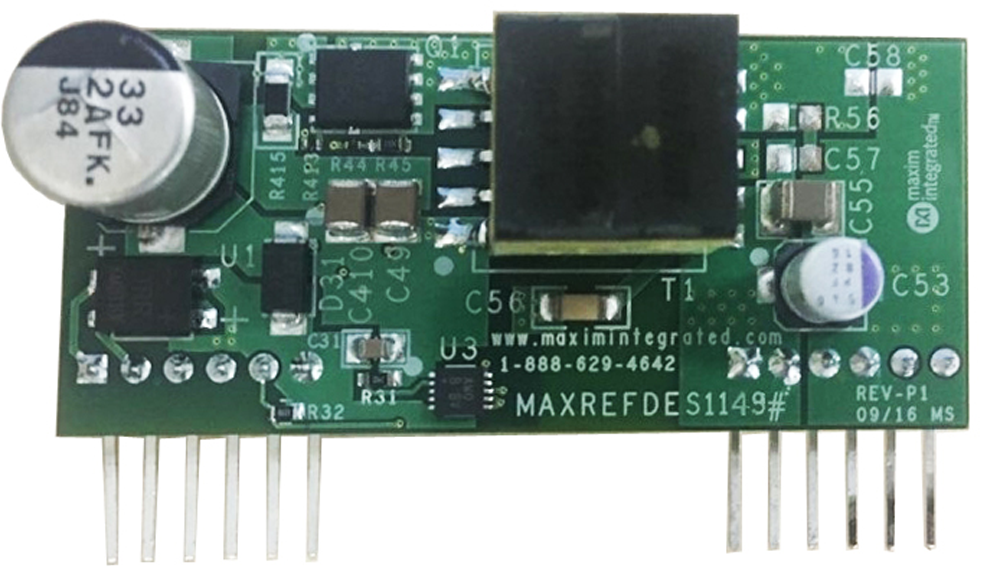

MAXREFDES1149

描述

MAXREFDES1149参考设计为36V至57V输入、12V/1A输出反激式PoE PD电源模块，用于需要12V供电并要求与以太网主电源隔离的以太网设备。PoE同时支持数据与电源传输，无需更改交流电的基础设施。具有灵活的可扩展性和较高可靠性。MAXREFDES1149采用高效、无光耦、隔离、反激式转换器，最大程度地降低功耗，效率高于89%，减少发热、延长IC寿命，可为PD提供最大功率。超小尺寸封装和无肖特基二极管减小了总体设计尺寸。

该参考电路采用MAX5969A PD控制器和MAX17690无光耦反激式隔离控制器。包括一个1GbE RJ45插孔和两个二极管桥，用于连接End-span和Mid-span两类PoE供电系统。MAX17690为无光耦、峰值电流模式控制器，用于宽范围输入电压、反激式转换器设计。参考设计工作在36V至57V输入范围，提供高达1A @ 12V输出。开关频率可在50kHz至250kHz范围内编程，允许优化补偿，实现紧凑、高效的电源转换。本设计中，开关频率设置为100kHz。不需要光耦或第三绕组从隔离侧提取反馈信号。

MAX17606 MOSFET驱动器利用MOSFET代替副边二极管，提高效率并简化散热。

优势和特点

• 兼容IEEE^® 802.3af/at
• 2次事件分级
• 无需肖特基二极管，提供高工作效率、低成本
• 紧凑布局
• 峰值效率高于89%
