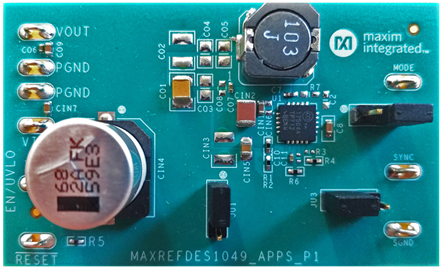

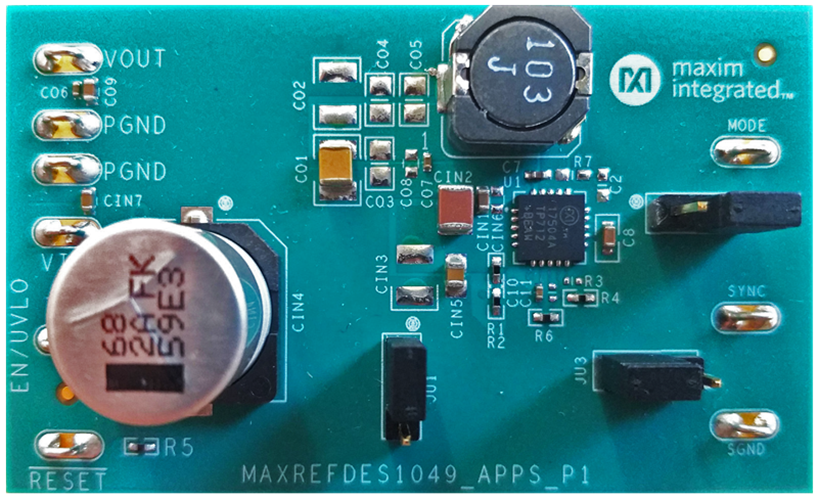

图示的电路板已装配完成且经过测试。

概览

设计资源
描述

设计资源

设计与集成文件

原理图
PCB布局
物料清单
测试结果

下载设计文件 2.95 M

描述

MAXREFDES1049是一款DC-DC降压电源，基于7.5V至60V的电源电压，可提供5V电压/3.5A电流输出。它专为需要通过电磁干扰(EMI)合规性测试的设备而设计。

MAXREFDES1049采用降压调节器，以使输出电压低于输入电压。本文档说明如何使用 MAX17504 峰值电流模式PWM转换器，由7.5V至60V输入电压产生5V输出电压。此外还阐述了如何使用具有良好PCB布局的适当滤波器和屏蔽技术来实现高EMI性能。该参考设计通过了CISPR 22 B类的传导发射(CE)测试。

MAX17504是一款高效、高压、同步整流降压转换器，集成双路MOSFET，可在4.5V至60V输入电压下工作。该转换器可提供高达3.5A的电流并产生0.9V至90% VIN的输出电压。整个输出电压范围内提供内置补偿，因此无需外部组件。在-40°C至 +125°C范围内，反馈(FB)调节精度在±1.1%以内。该器件采用紧凑型(5mm x 5mm)TQFN无铅(Pb)封装，带裸露焊盘。提供仿真模型。
