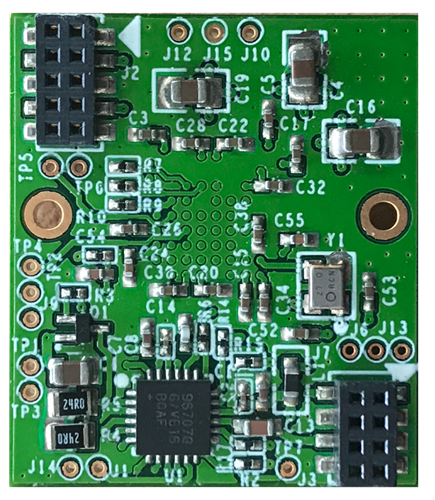

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • Schematic
  • Bill Of Materials
  • Assembly
下载设计文件 2.57 M

描述

The MAXREFDES1041 is an automotive camera module design using the MAX96707. The reference design contains the AR0143 1.3MP image sensor, which outputs RAW, 8-bit parallel image data to the MAX96707 serializer. The MAX96707 serializes the image data and outputs the valid pixel data together with the HSYNC, VSYNC, and control signal through one coax cable.

优势和特点

  1. Meets AEC-Q100 Automotive Specification
  2. Works with all Maxim GMSL Deserializers
  3. Supports Power over Coax (PoC)
  4. Reduces EMI and Shielding Requirements
  5. Allows 15m Coax Cable with Multiple Inline Connectors
  6. Used in ADAS Camera Systems
