MAXREFDES104

MAXREFDES104#是我们健康传感器开发平台系列的第三代产品。与上一代MAXREFDES101#一样，MAXREFDES104#能够快速评估全新的可穿戴产品组合，从而大幅缩短健身、健康和临床定制应用的开发时间。

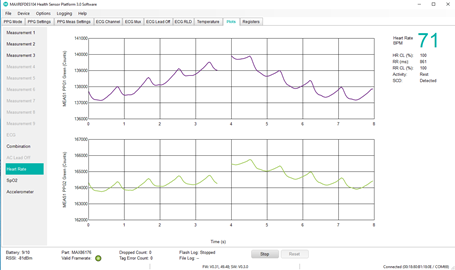

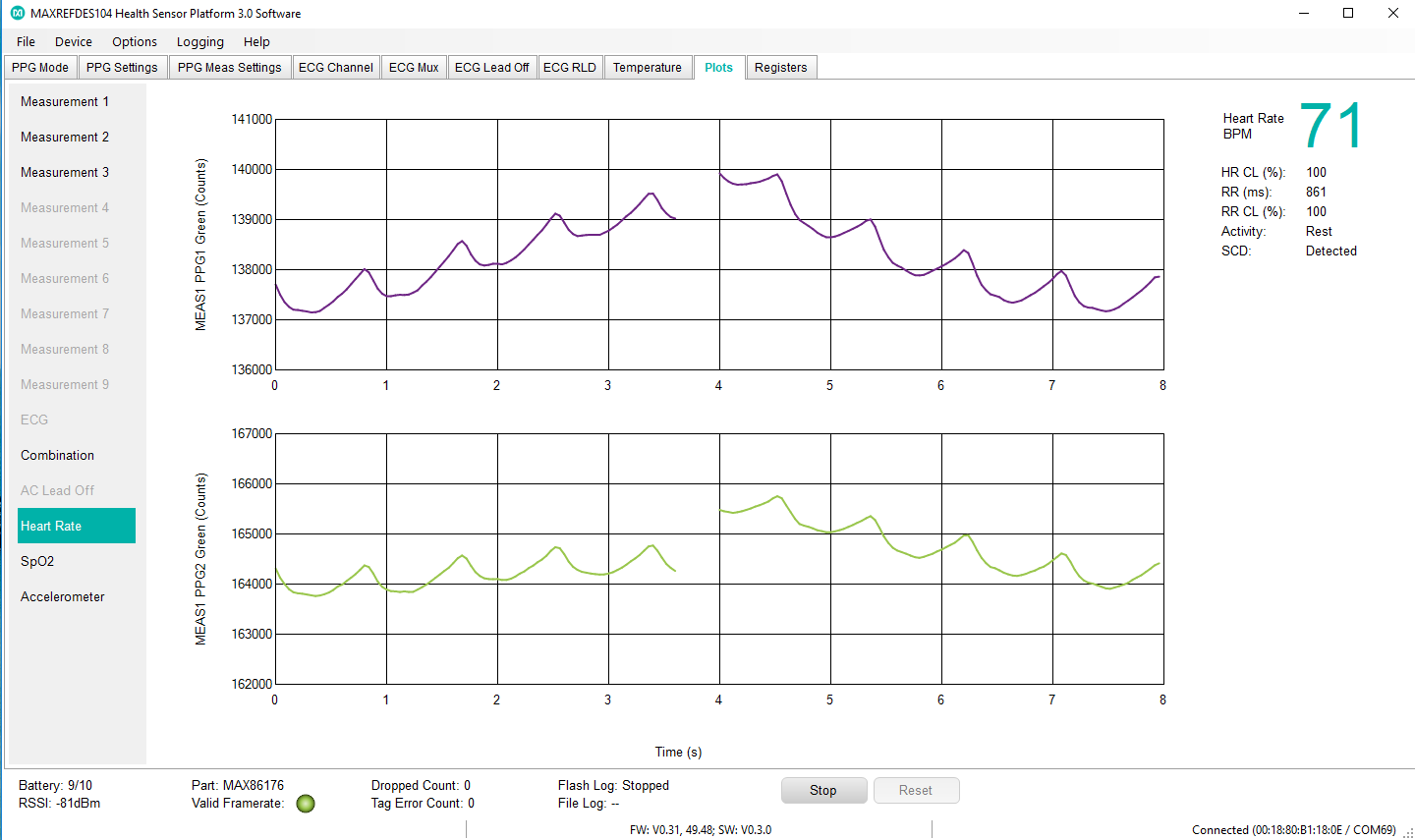

这种即用型腕戴式参考设计可监测血氧饱和度(SpO2)、心电图(ECG)、脉搏率、心率(HR)、体温和运动状态。内置算法可提供心率、心率变异性(HRV)、呼吸率(RR)、SpO2、体温数据，以及临床级睡眠质量和压力水平分析功能。这款完整的参考设计还可用于临床试验，因此可穿戴设计人员可立即开始收集数据，与从头开始构建这些设备相比，可至少节省六个月的时间。HSP 3.0专为腕式应用而设计，也适用于其他干电极形式产品，例如胸贴和智能指环。

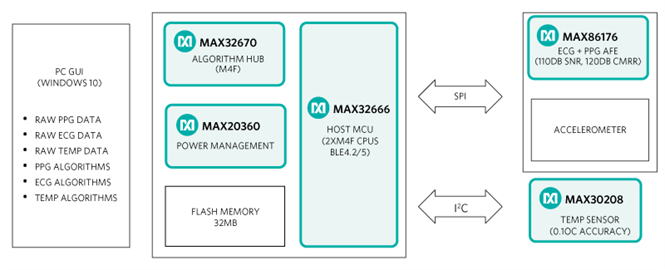

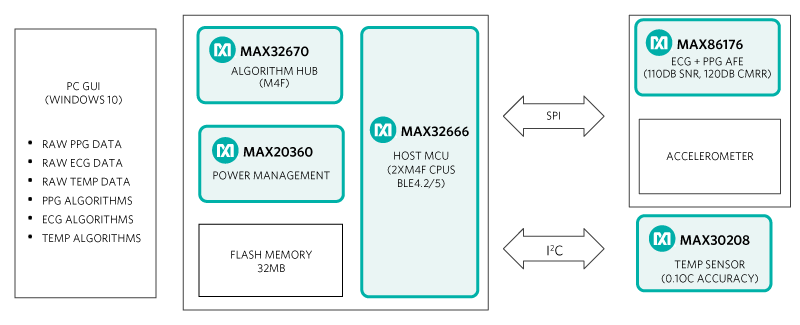

MAXREFDES104#平台包括以下关键组件：

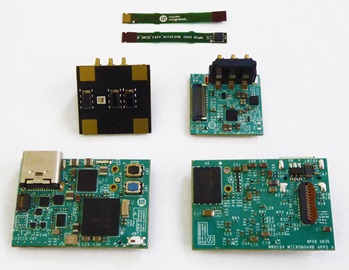

• 微型板： 包括MAX32666主机微控制器、MAX32674算法和传感器中枢、MAX20360电源管理IC(PMIC)、双模蓝牙和64MB闪存

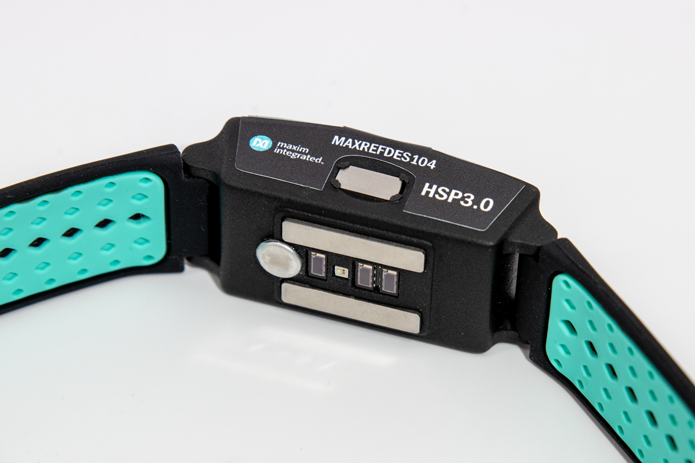

• 传感器板： 包括MAX86176、ECG + PPG AFE、带三个LED（绿光、红光和IR）的光学心率传感器、三个光电二极管、不锈钢ECG电极和3轴加速度计
• 温度柔性板： 包括柔性PCB，MAX30208体温传感器连接到铝片，以实现较理想的体表温度测量

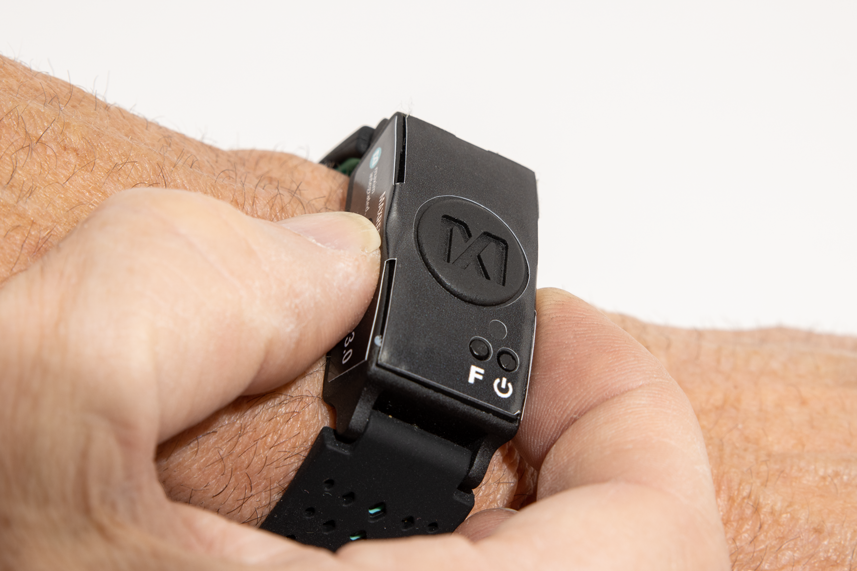

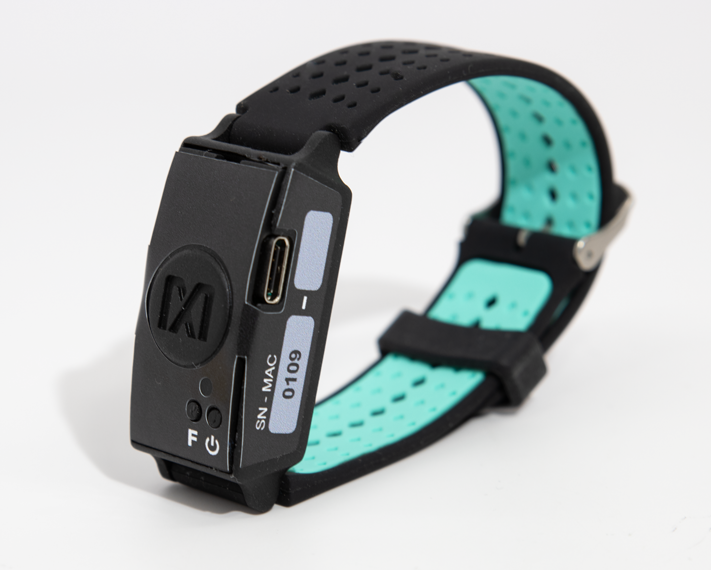

• 3D打印外壳，带可调节腕带
• BLE USB加密狗，确保高数据速率
• MAX-DAP-C支持用户使用最新固件和算法库对设备进行重新编程
• 设计文件、硬件和软件

• MAX86176：低噪声光学光电容积脉搏波(PPG)和电气ECG模拟前端(AFE)，可提供110dB信噪比(SNR)以添加SpO₂饱和度功能，并为干电极ECG应用提供超过110dB的共模抑制比(CMRR)。该设备支持同步采集PPG和ECG测量值，即使采用独立的采样率，也能为心脏健康应用提供脉搏传导时间。
• MAX20360：高度集成的电源和电池电源管理IC(PMIC)，针对先进的穿戴式健康传感设备进行了优化。它包括Maxim Integrated的高精度ModelGauge^™ m5 EZ电量计、精密的触觉驱动器和特别的低噪声降压-升压转换器，可充分提高SNR并尽可能降低光学生物检测的功耗。
• MAX32666：支持蓝牙(BLE)的超低功耗微控制器，具有两个Arm^® Cortex^®-M4F内核和一个额外的SmartDMA，允许独立运行BLE堆栈，让两个主内核可用于处理主要任务。此外，微控制器在存储器上集成了完整的安全套件和纠错码(ECC)，可显著提高系统鲁棒性。
• MAX32674：这是一款超低功耗微控制器，专为支持Maxim Integrated先进的脉搏率、SpO₂、HRV、RR、睡眠质量监测和压力监测PPG算法而设计。它可配置为传感器中枢以支持固件和算法，也可配置为算法中枢以支持多种算法。MAX32674可无缝实现客户所需的传感器功能，包括管理MAX86176 PPG和ECG传感器AFE，以及向外界提供原始数据或计算数据。
• MAX30208：这款低功耗、高精度数字温度传感器采用2mm x 2mm小型封装。与同类竞品解决方案相比，其工作电流降低了33%。它可读取封装顶部的温度，可以安装在柔性电缆或PCB上，从而更易于集成到可穿戴设备中。MAX30208精度为0.1摄氏度，满足临床温度要求。

您必须收到NDA才能订购和访问设备、软件、固件和用户指南，以及源代码、API文档、示例软件等其他辅助材料。

• 如需申请NDA，请填写 申请表 并同意接受相关条款和条件。
• 申请NDA并不一定保证任何设备或软件会得到批准或发货。
• NDA需要经过客户服务团队批准，然后会相应地向申请人发出通知。
• 如果NDA获得批准，客户将需要注册MyAnalog帐户（如果已有帐户，请使用您的详细信息登录），才能访问“软件开发”部分（请注意，只有已批准的MyAnalog帐户才会显示此部分）下的zip文件。
• 此zip文件包含Windows软件GUI、固件更新、API文档等辅助资料、主机源代码和其他可用资源。
