设计与集成文件

设计、搭建、测试

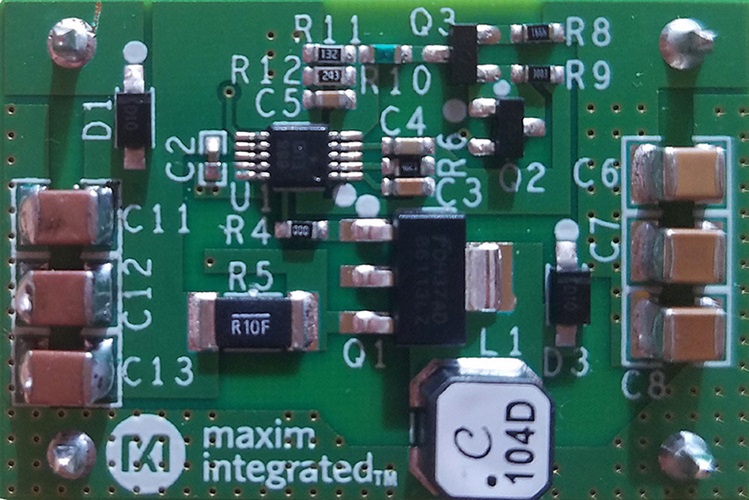

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

Schematic
PCB Layout
Bill of Materials
Test Results

下载设计文件 2.08 M

描述

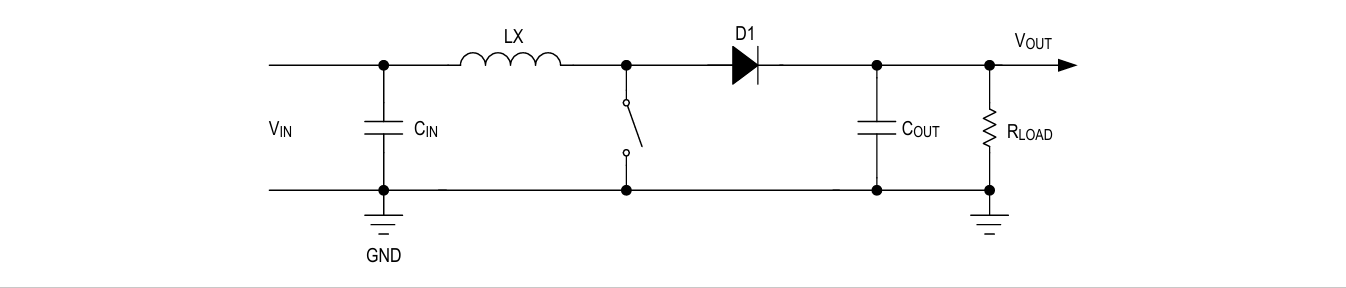

MAXREFDES1004用于实现负压到正压转换，可支持-73V至-35V输入电压范围，输出5V@100mA，以满足多数非隔离通信电源的设计要求。该参考设计采用MAX668固定频率、脉宽调制(PWM)、电流模式DC-DC控制器。MAX668用于宽范围输入DC-DC转换应用，包括升压、SEPIC、反激和隔离输出电源。可输出20W或更高功率，转换效率高于90%。1.8V至28V输入电压范围支持宽范围电池或交流供电输入。先进的BiCMOS设计具有低工作电流(220µA)、可调节工作频率(100kHz至500kHz)、软启动，同步输入允许MAX668振荡器与外部时钟同步。

MAX668最低工作电压为3V，可连接成自举或非自举(IC由输入电源或其它电源供电)配置。非自举配置时，对输出电压无限制。
