概览

产品详情

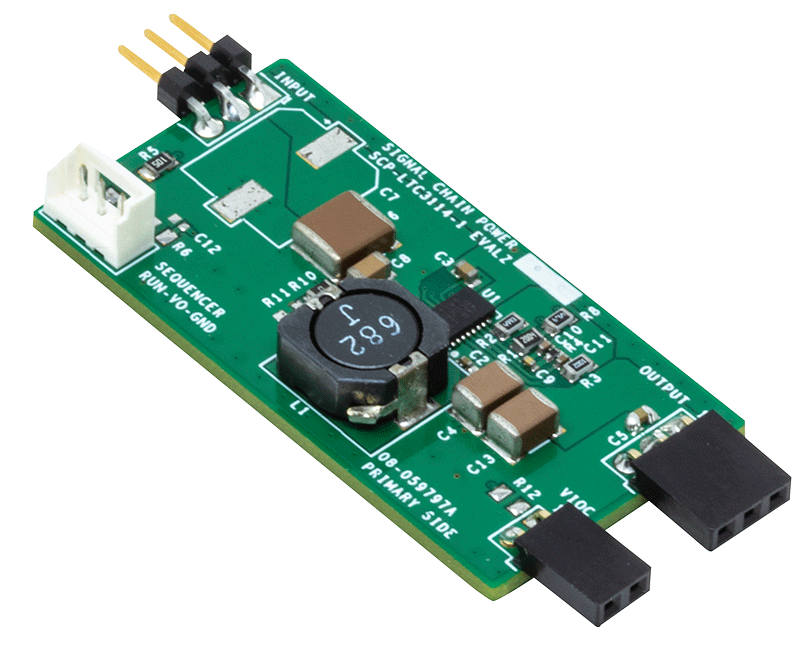

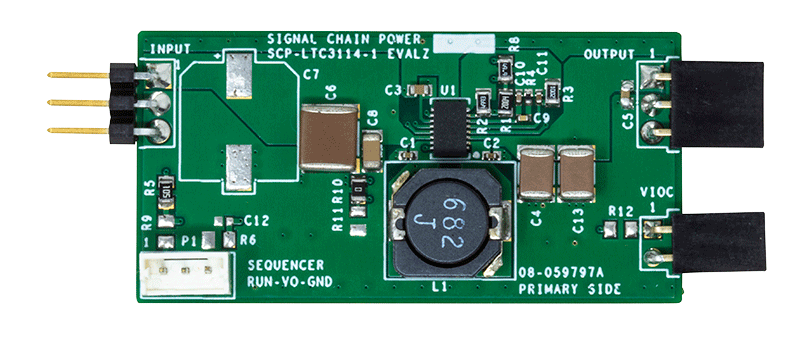

演示电路 SCP-LTC3114-1-EVALZ 配有 LTC3114-1，该套件是宽工作范围、同步单片降压-升压转换器，具有可编程的平均输出电流。该电路的输入电压范围为 2.2V 至 40V。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LTC3114-1 的操作和配置的重要细节。有关该套件的完整说明，请参考 LTC3114-1 数据手册。
