SCP-LT8604C-BEVALZ
LT8604 信号链评估板| 高效 42V/100mA 同步降压
顶部
概览
优势和特点
- LT8604C 采用降压型配置
- VIN:3.2 V 至 42 V
- VOUT：电阻器可编程为 0.8 V 至 34 V（5 V 默认电压输出）
- 最大输出电流为 120 mA
- 与 VIOC 控制线性稳压器的反馈兼容
- 默认开关频率：2.0 MHz
- 可调开关频率：200 kHz 至 2.2 MHz
产品详情

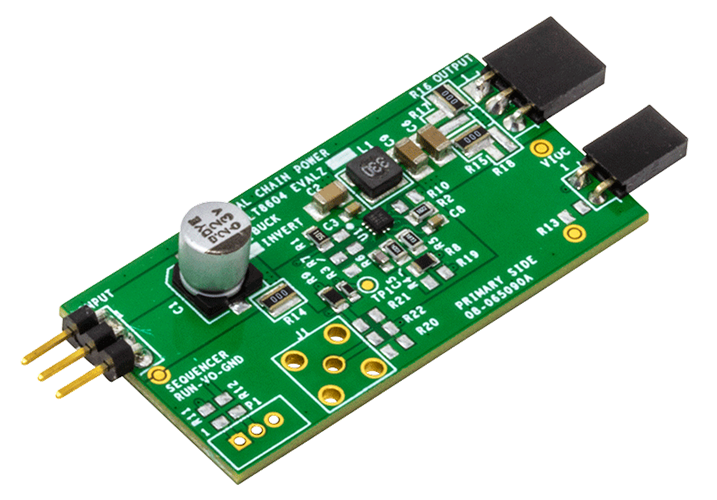

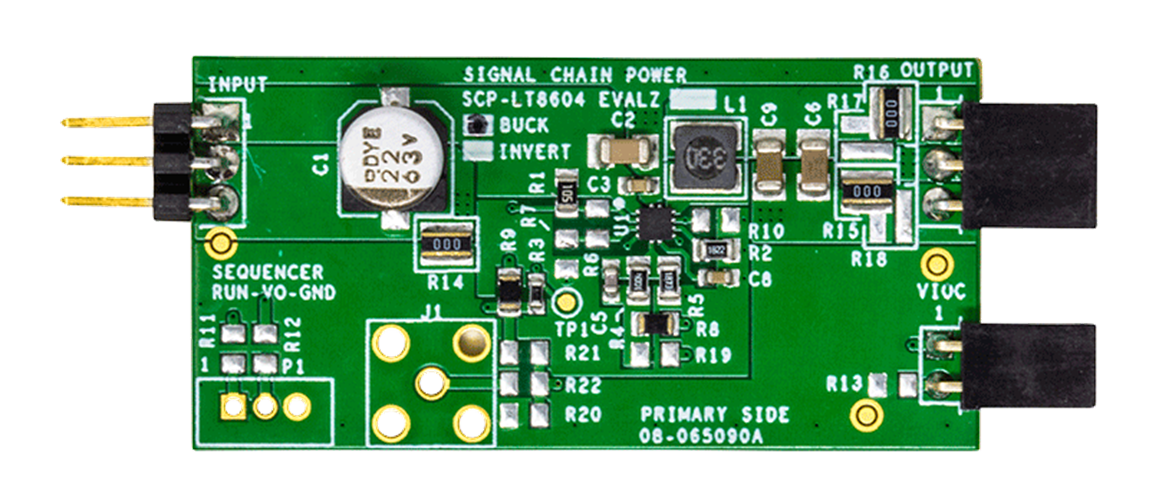

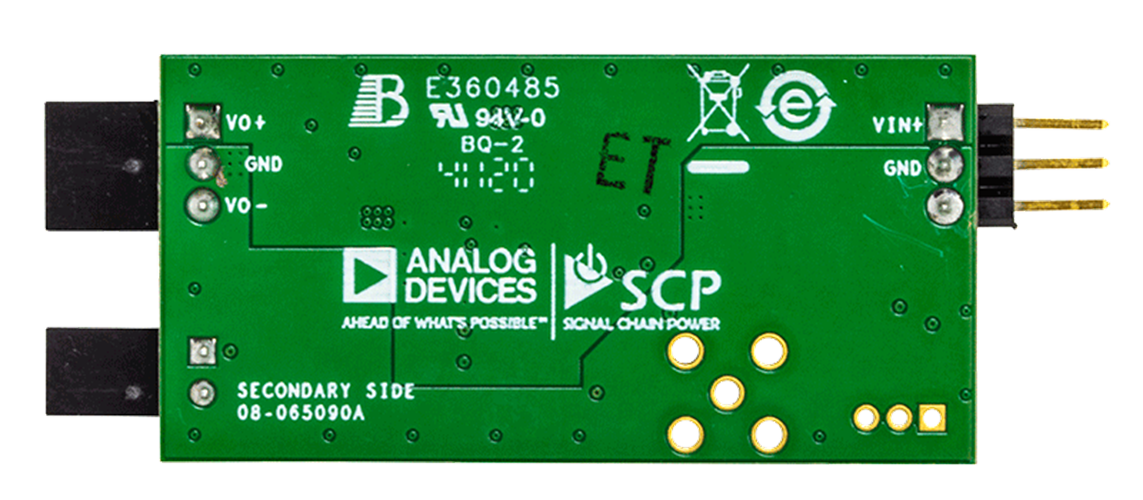

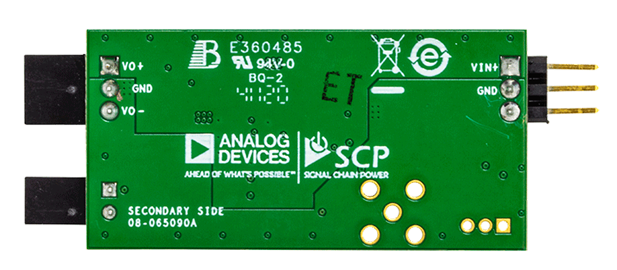

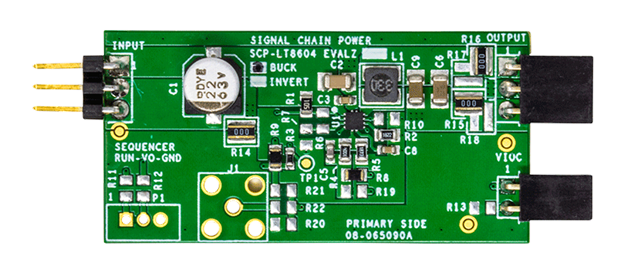

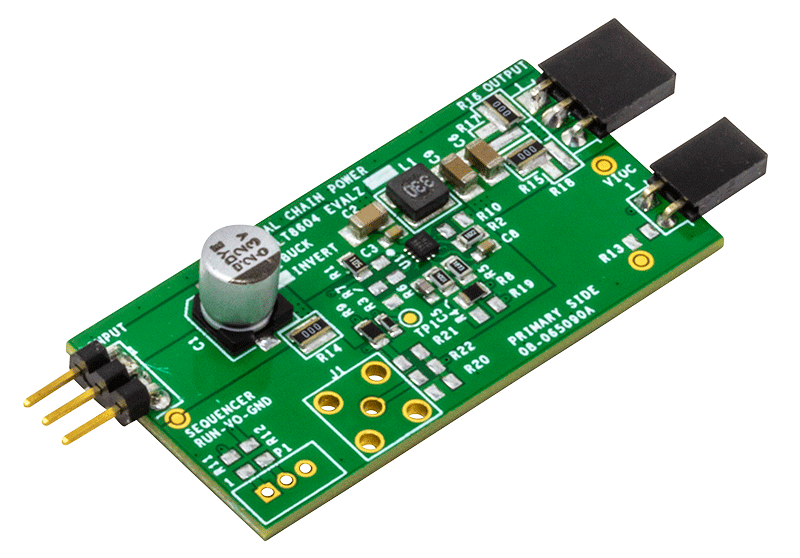

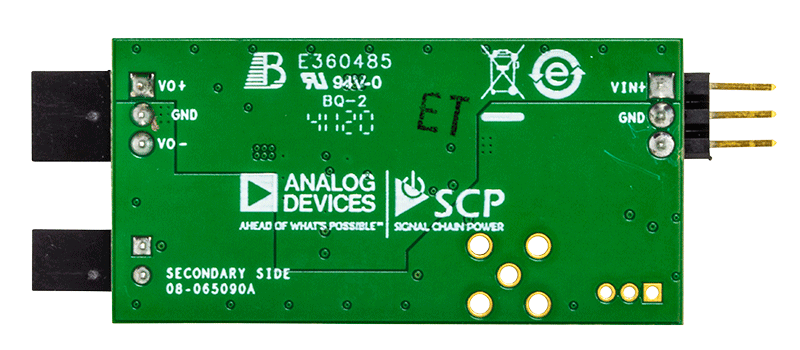

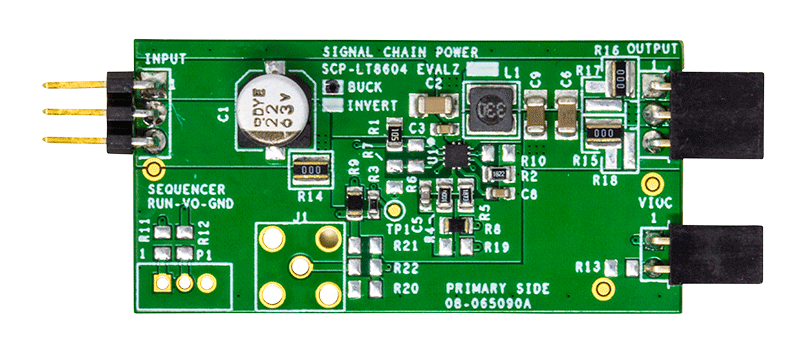

演示电路 SCP-LT8604C-BEVALZ 是高效率 42V、120mA 同步降压型稳压器。较宽的输入范围也允许通过使用 SCP-LT8604C-IEVALZ 版本，实现输出电压反转。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-FILTER-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 LT8604C. 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT8604C 数据手册。
