SCP-LT3472-EVALZ
LT3472 信号链评估板 | 双升压/反相μ电源转换器
顶部
概览
产品详情

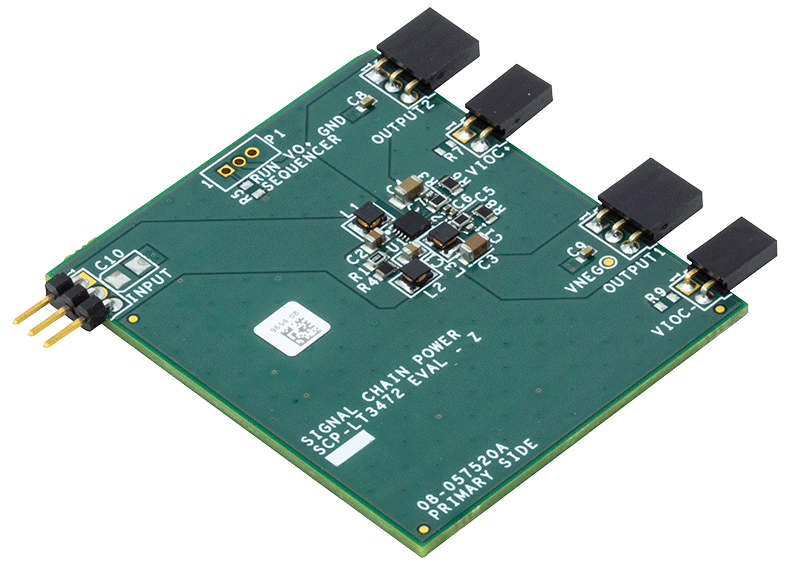

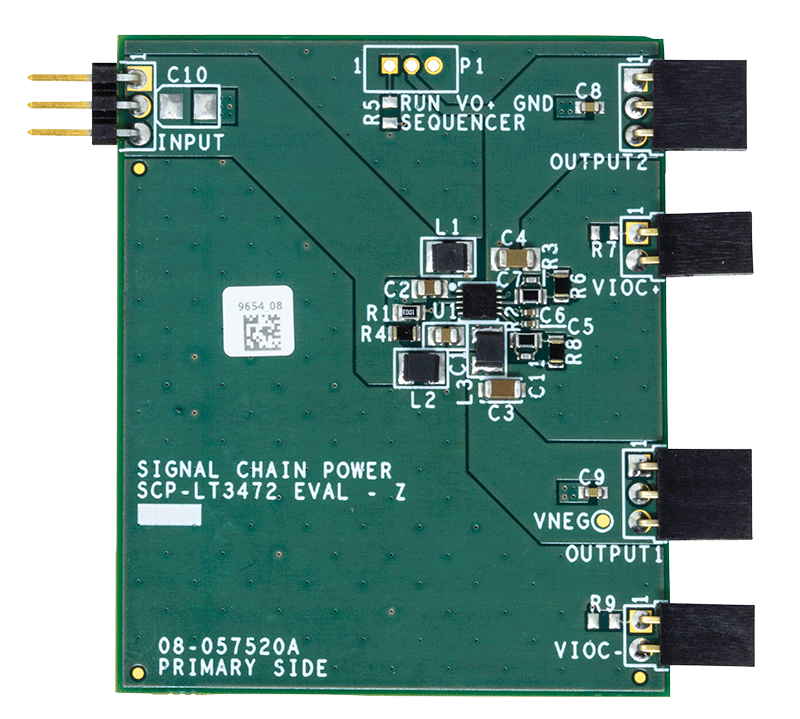

演示电路 SCP-LT3472-EVALZ 是一款采用 LT3472EDD 的双输出转换器。升压转换器旨在当负载为 25mA 至 45mA 时，将 2.7V 至 4.2V 的输入转换为 15V 的输出。当负载为 35mA 至 65mA 时，反相电路从同一输入产生 –8V 输出。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 LT3472 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3472 数据手册。
文档
-
SCP-LT3472-EVALZ - Schematic2021/2/1PDF72 K
-
SCP-LT3472-EVALZ - Demo Manual (Rev. 0)2021/2/1PDF2M
