SCP-LT3471-EVALZ
LT3471 信号链评估板 | 双升压/反相转换器
顶部
概览
产品详情

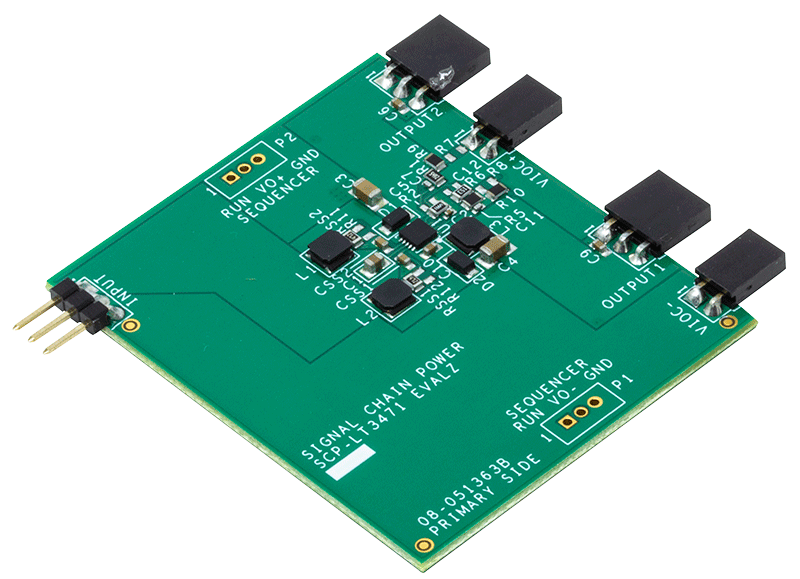

演示电路 SCP-LT3471-EVALZ 是双输出转换器，在升压和反相器配置中配有 LT3471EDD。两个转换器均由同一的 4.5V 至 10V 输入电源供电。升压转换器在 300mA 时的输出为 12V，而反相器在 200mA 时的输出为 –12V。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 LT3471 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3471 数据手册。
文档
-
SCP-LT3471-EVALZ - Schematic2021/2/1PDF88 K
-
SCP-LT3471-EVALZ - Demo Manual2021/2/1PDF2 M
-
SCP-LT3471-EVALZ - Design Files2021/2/1ZIP3 M
