SCP-LT3461-EVALZ
LT3461 信号链评估板 | 具有 Int Schottky 的1.3MHz 升压 DC/DC
顶部
概览
产品详情

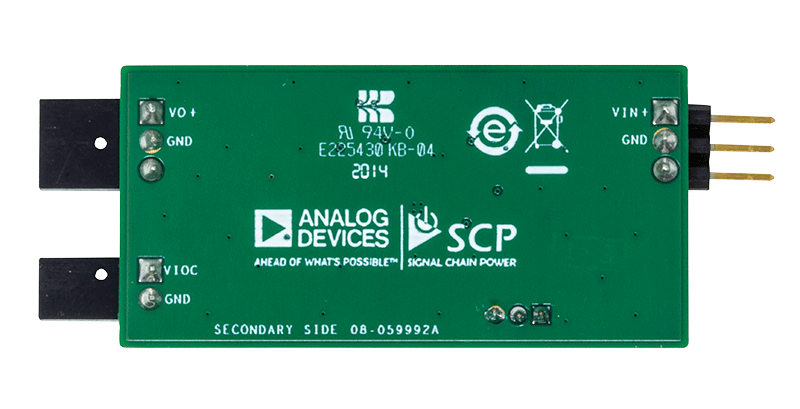

演示电路 SCP-LT3461-EVALZ 的 12V 输出升压转换器中采用了 LT3461，该升压转换器可在 3V 至 6V 的输入电压下工作。当从 5.0V 输入供电时，最大输出电流为 70mA，而从 3.3V 输入供电时，最大输出电流为 40mA。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 LT3461 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3461 数据手册。
文档
-
SCP-LT3461-EVALZ - Schematic2021/2/1PDF60 K
-
SCP-LT3461-EVALZ - Demo Manual (Rev. 0)2021/2/1PDF645 K
-
SCP-LT3461-EVALZ - Design Files2021/2/1ZIP1 M
