SCP-ADP5070-EVALZ
ADP5070 信号链评估板 | 双升压/反相转换器
顶部
概览
产品详情

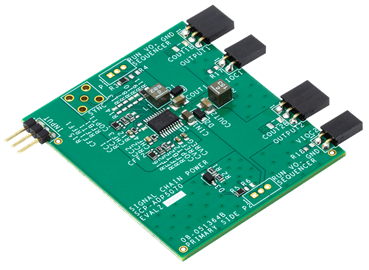

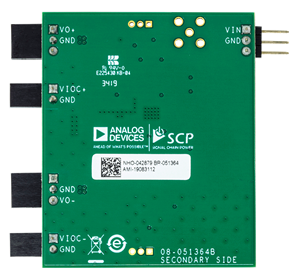

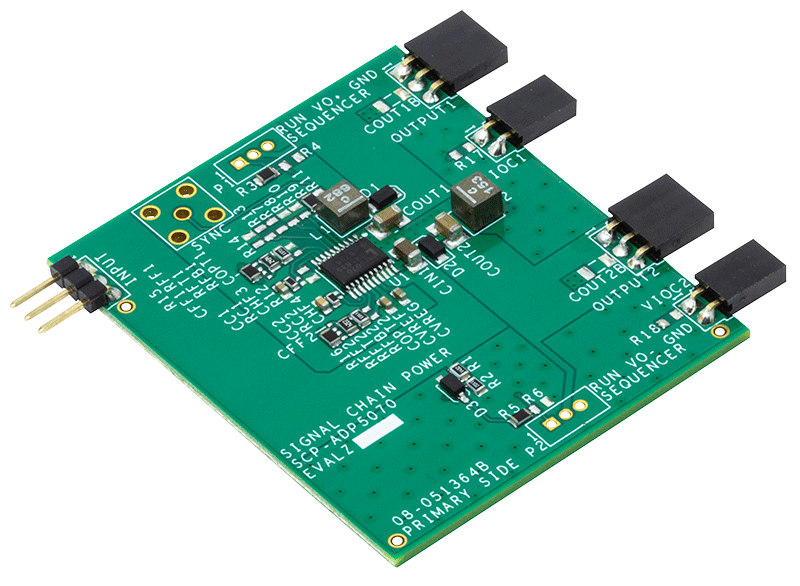

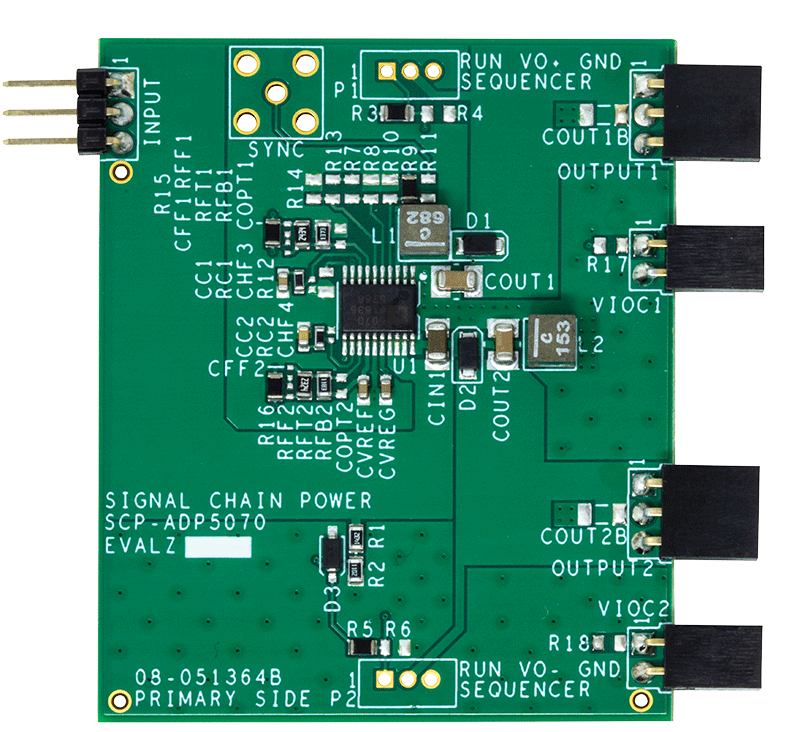

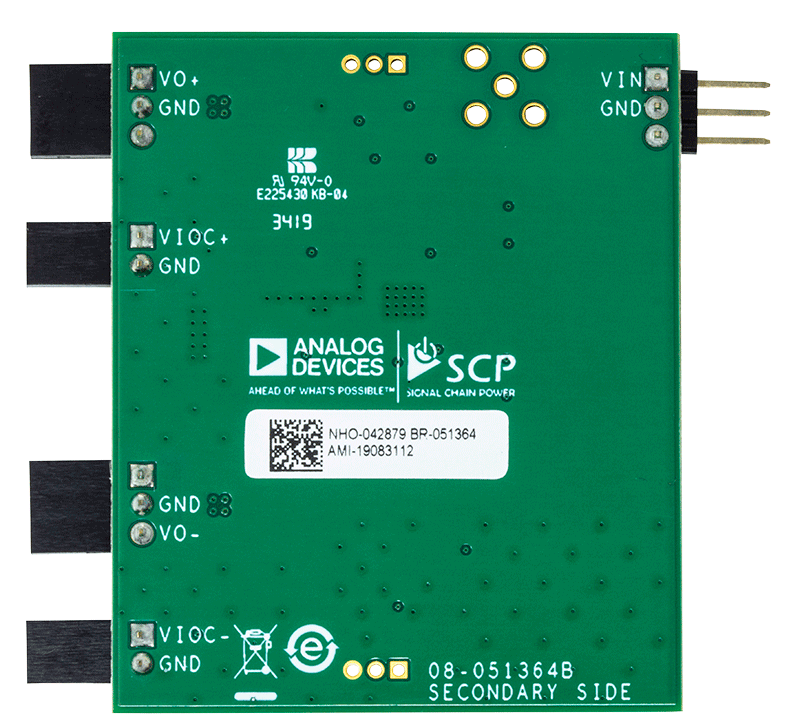

演示电路 SCP-ADP5070-EVALZ 是双输出 DC-DC 转换器，旨在产生双极性调节电压，为多个信号链供电。正调节器提供 15V/1A 的输出，而负调节器提供 –15V/300mA 输出。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 ADP5070 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP5070 数据手册。
文档
-
SCP-ADP5070-EVALZ - Schematic2021/1/19PDF145 K
-
SCP-ADP5070-EVALZ Demo Manual (Rev. 0)2021/1/19PDF3 M
-
SCP-ADP5070-EVALZ - Design Files2021/1/19ZIP4 M
