概览

优势和特点

  • 8路独立输出通道，可吸入70mA电流
  • 确保5Ω (最大值) RON
  • 独立驱动8路继电器(或其它负载)
  • 4位并口(也可提供SPI接口IC)
  • 12引脚Pmod兼容连接器(GPIO)
  • C语言例程，便于移植
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

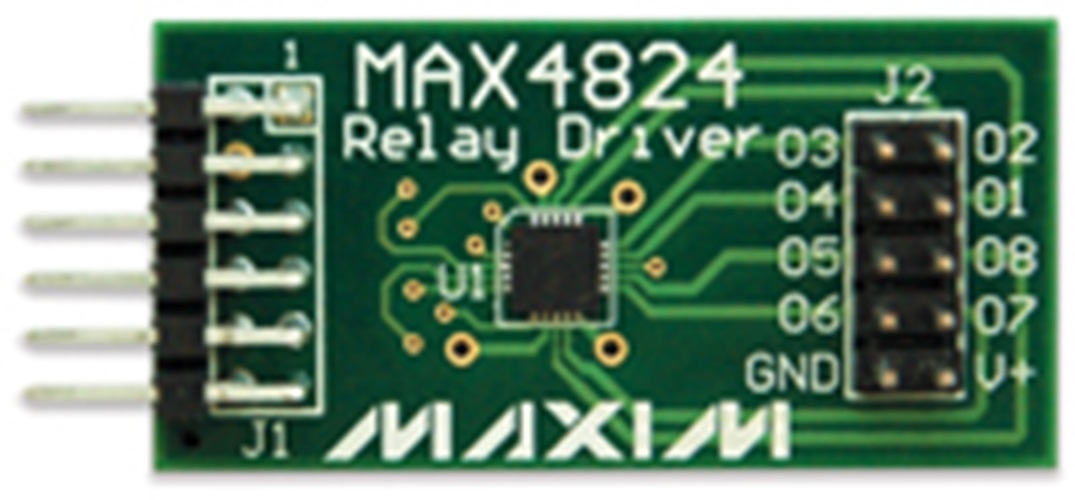

MAX4824PMB1外设模块提供了连接MAX4824 8通道继电器驱动器所需的硬件电路，适合可配置为GPIO通信的Pmod™兼容扩展端口系统。IC每个独立通道的导通电阻为2.7Ω (典型值)，可确保吸入70mA (最小值)负载电流。齐纳保护电路大大缩短了开关的恢复时间，非常适合对开关速度有严格要求的应用。驱动继电器时，独特的省电模式能够使继电器电流降至恰好高于继电器保持电流的门限。这种模式使得继电器能够保持在开启状态，同时也降低了功耗。

关于IC工作的详细信息，请参阅MAX4824 IC的数据资料。

应用

  • ATE设备
  • 工业应用
  • 电表
  • 测试设备
