概览

优势和特点

  • 用于连接外部蓝牙天线的SMA连接器
  • 128 x 128 (1.45in)彩色TFT显示屏，带SPI接口
  • 两个可选板载高精度基准电压源
  • USB 2.0 Micro B转串行UART
  • UART1和LPUART0接口可通过板载跳线进行选择
  • 通过0.1in接头访问所有GPIO信号
  • 通过配置为差分的SMA连接器访问四个模拟输入
  • 通过配置为单端的0.1in接头访问八个模拟输入
  • 为十二个模拟输入提供可选的分立滤波器
  • 通过SMA连接器或测试点访问DAC
  • 10引脚SWD连接器
  • 10引脚RV JTAG连接器
  • 由USB端口为板提供电源
  • 板载3.3V LDO稳压器为MAX32680内部SIMO供电
  • 提供测试回路，从外部提供可选VCORE电源
  • 通过跳线对所有IC电源轨进行单独的功率测量
  • 两个通用LED和两个通用按钮开关

产品详情

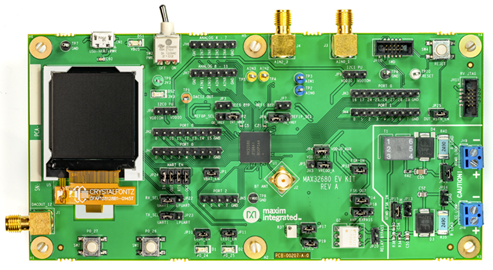

MAX32680评估套件（EV套件）提供了评估MAX32680微控制器功能的平台，这是一款专为工业和医疗传感器设计的先进片上系统(SoC)。电源调节和管理由单电感多输出(SIMO)降压调节器系统提供，并包含最新一代Bluetooth® 5.2低功耗(LE)无线电。



应用

  • 4-20mA工业传感器和发射器
  • 工业压力、温度。液位和流量传感器/发射器
  • 医用压力和温度传感器
